Contenido del Kit
| Cant. | Componente | Tipo |
|---|---|---|

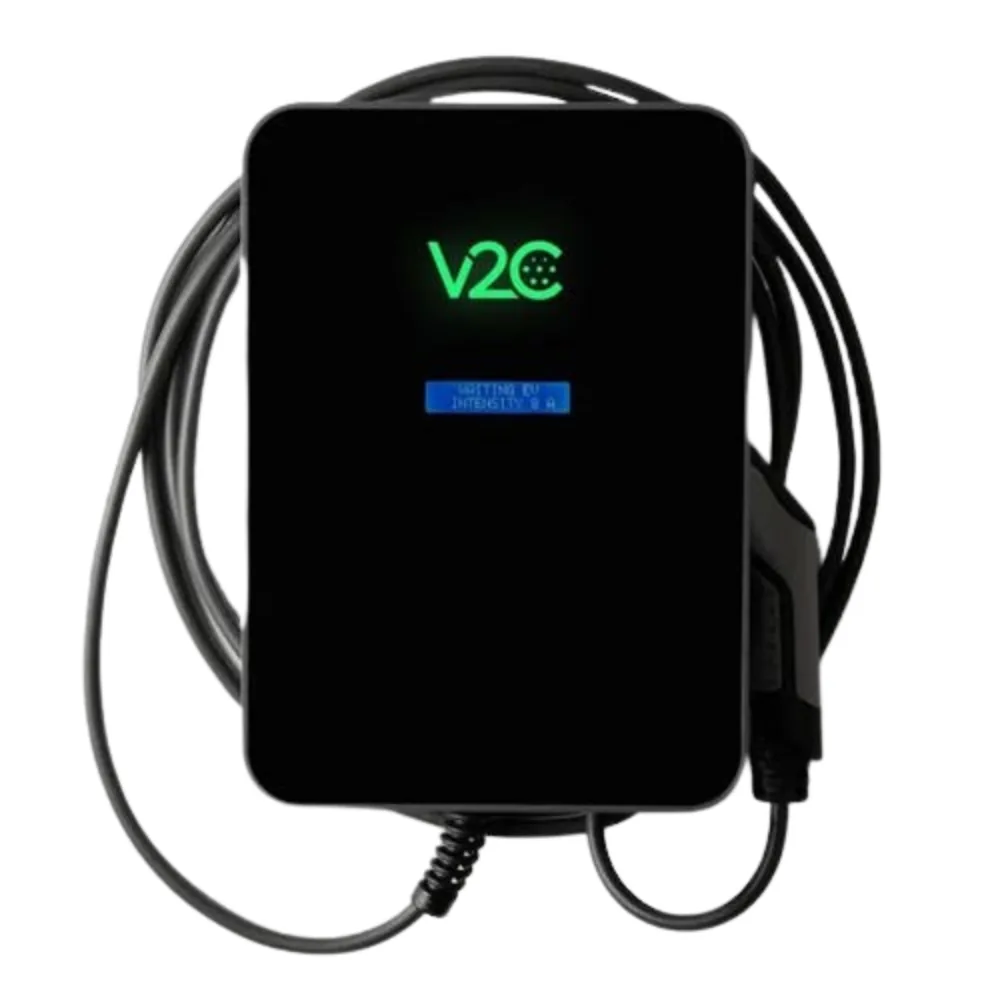

| 1x | Cargador Vehículo Eléctrico V2C TRYDAN 7,4KW Cable T2 5M Monofásico | 🔌 Accesorio |

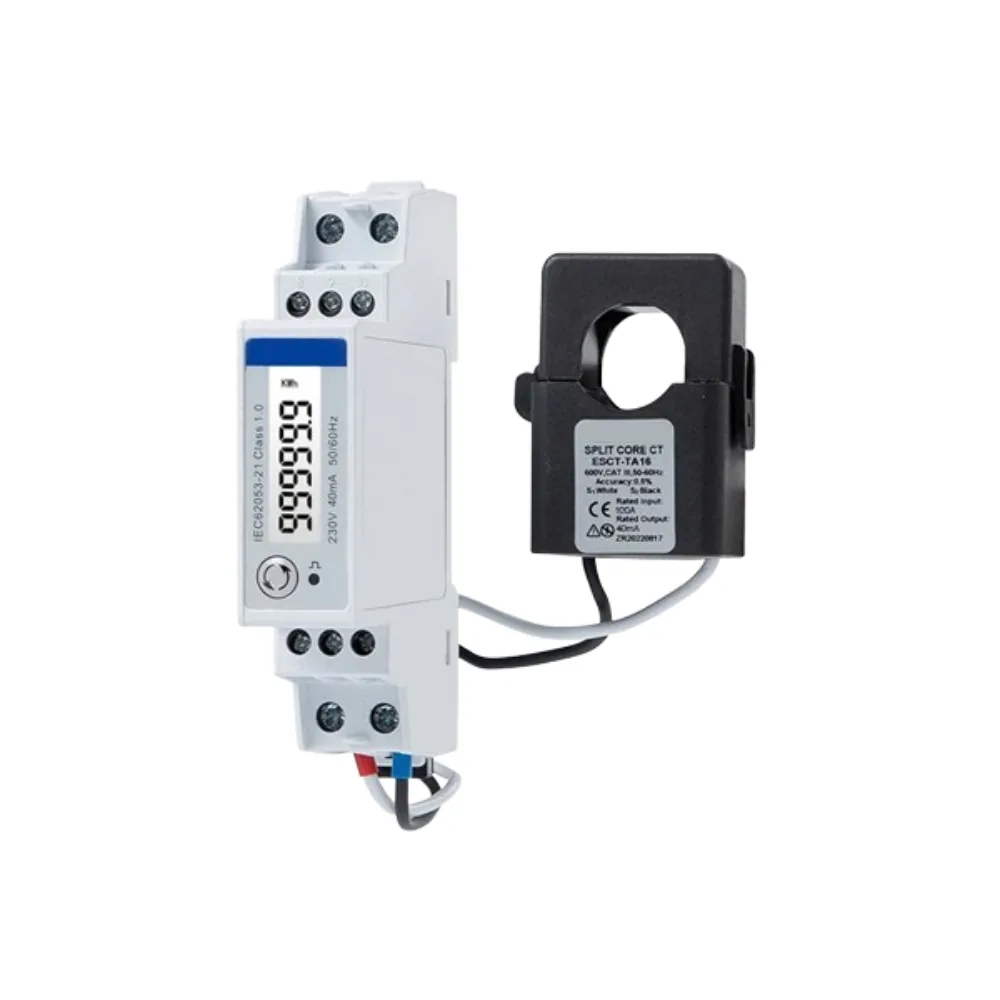

| 1x | Medidor bidireccional para Cargador V2C TRYDAN 7,4KW Monofásico (para adaptar a instalación solar) | 🔌 Accesorio |
Cantidades predeterminadas del kit: la tabla muestra la configuración de referencia descrita en esta ficha. Si cambias las cantidades en el selector, revisa el contenido y el esquema antes de comprar; las indicaciones de compatibilidad y medición corresponden a las cantidades predeterminadas.

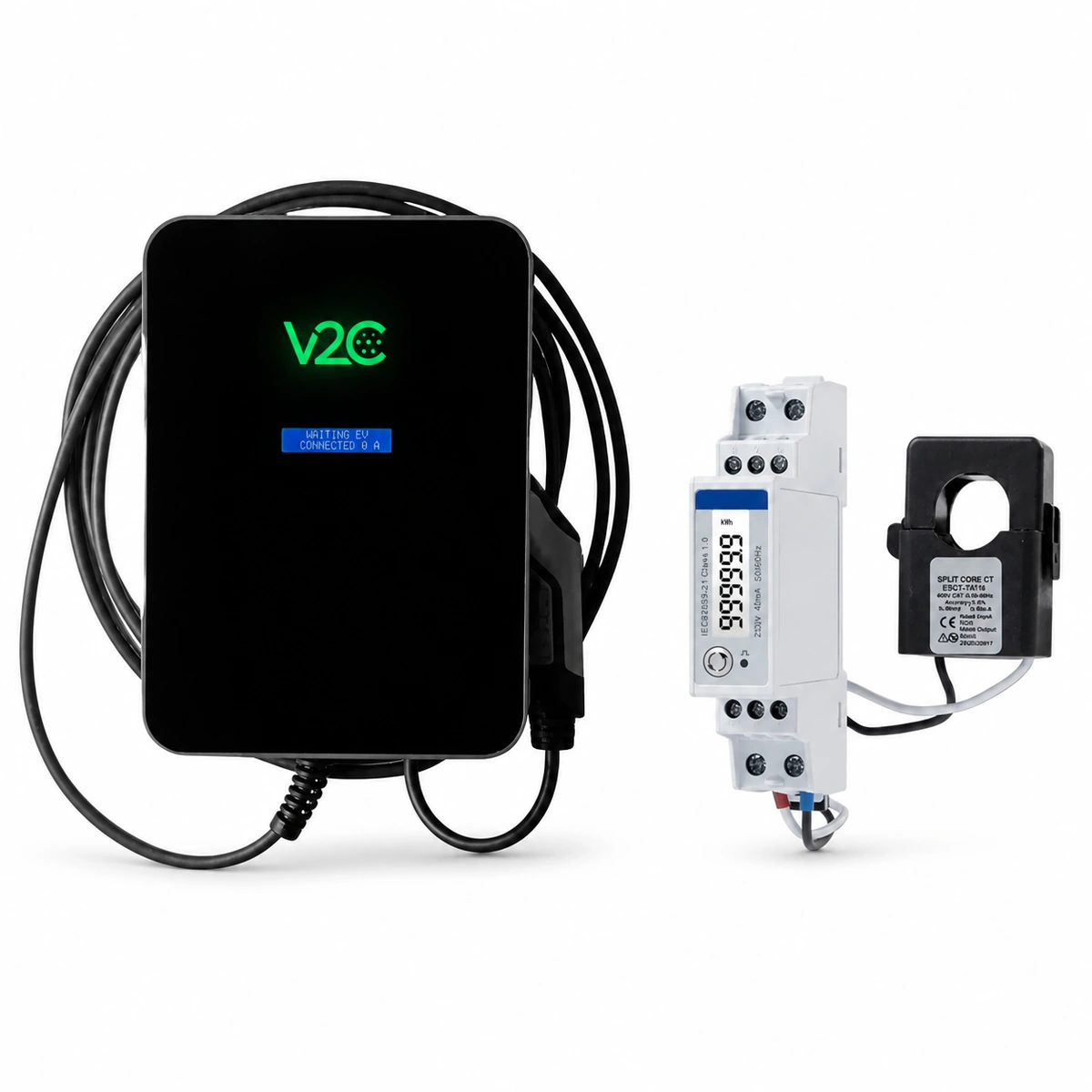

Pack para recarga inteligente en una instalación monofásica, formado por el cargador V2C Trydan de 7,4 kW y su medidor bidireccional para integración fotovoltaica. Permite reunir en una sola compra el punto de carga y el equipo de medida necesario para adaptar la recarga al consumo y a la energía solar disponible.
Características Técnicas del Kit
| Tipo de suministro | Monofásico, 230 V |
| Potencia máxima de recarga | 7,4 kW |
| Corriente configurable | 6–32 A |
| Conector al vehículo | Tipo 2 con cable de 5 m |
| Medición | Bidireccional, mediante transformador de corriente |
| Montaje del medidor | Carril DIN, uso interior IP51 |
El Trydan incorpora cable Tipo 2 de 5 metros, conectividad WiFi y Bluetooth y gestión desde V2C Cloud. El medidor supervisa el flujo energético en ambos sentidos para que el sistema pueda distinguir consumo e inyección a red y aplicar el perfil de carga fotovoltaica configurado.
La instalación, las protecciones y el cableado de comunicación o potencia que requiera el emplazamiento deben dimensionarse por un profesional. En sistemas fotovoltaicos con baterías se debe validar el método de integración recomendado por V2C para el inversor y la estrategia de prioridad elegida.
Medición en acometida: qué incluye y cómo funciona
La referencia comercial V2C-BID-M incluye el medidor bidireccional y una pinza propia incluida. Son los sensores del propio medidor; para esta configuración no hace falta añadir V2C-PINZA100 ni una pinza adicional en la salida de fotovoltaica.
Las pinzas se sitúan en la acometida general, antes de las ramas de vivienda, inversor fotovoltaico y cargador. El medidor transmite por RS485/Modbus compatible el saldo neto de importación y exportación de la red. Esta lectura permite gestionar la recarga solar, pero no mide ni muestra por separado la producción fotovoltaica en V2C Cloud.
Este montaje utiliza el medidor externo y sus sensores; no se conectan esos sensores al ControlBox. La compatibilidad, la alimentación, la orientación de las pinzas y los bornes se comprueban en el manual de la variante realmente suministrada. No se establece un límite general de 5 metros para elegir entre sistemas. Si hay baterías, debe revisarse la integración y la prioridad energética según V2C.
Descargar esquema funcional CuencaSolar (PDF) · Guía técnica oficial V2C de medidores cableados
Esquema funcional; conexionado de bornes y orientación de sensores según manual de la variante suministrada. Es una guía de funcionamiento de CuencaSolar, no un manual de instalación. Instalación y dimensionamiento por personal cualificado.
Documentación del cargador incluido
Ficha técnica del cargador Trydan (PDF). Documento del cargador; no sustituye el manual del medidor externo.
Manual del cargador Trydan (PDF). Documento del cargador; no sustituye el manual del medidor externo.
