El Medidor bidireccional para Cargador V2C TRYDAN 22KW Trifásico es el accesorio de medida diseñado para integrar el cargador en una instalación fotovoltaica trifásica. Mide el saldo de importación y exportación en la acometida general para adaptar la recarga a la potencia disponible; no mide por separado la producción fotovoltaica.
Gracias a su medición bidireccional y comunicación Modbus-RTU por RS485 compatible, permite ajustar la recarga a los excedentes fotovoltaicos. Es una solución adecuada para usuarios que desean cargar con excedentes solares, priorizar el autoconsumo y aprovechar la potencia solar disponible junto con la potencia contratada.
Características Técnicas
| Característica | Valor |
|---|---|
| Modelo / código | V2C-BID-T |
| Tipo de conexión | Instalación trifásica; cableado según manual de la variante suministrada |
| Método de medida | Vía transformadores de corriente (incluidos) |
| Transformadores de corriente | Tres pinzas propias del medidor incluidas; comprobar las especificaciones de la variante suministrada |
| Comunicación | RS485, protocolo Modbus-RTU |
| Montaje | Carril DIN; dimensiones según variante suministrada |
Instalado en el cuadro eléctrico, el contador supervisa las tres fases mediante sus 3 transformadores de corriente y transmite los datos al cargador. Esta lectura permite al TRYDAN adaptar su funcionamiento a la energía disponible: puede favorecer la carga con excedentes fotovoltaicos, reducir la toma desde la red y sumar la producción solar a la potencia contratada cuando sea necesario para incrementar la potencia de recarga.
El medidor obtiene el saldo de energía importada y exportada en la acometida. Las magnitudes adicionales, la pantalla y las funciones específicas deben comprobarse en el manual de la unidad suministrada. No se atribuye una función de vertido cero al medidor por sí solo.
Es el complemento recomendado para el Cargador Vehículo Eléctrico V2C TRYDAN 22KW Cable T2 5M Trifásico cuando se busca una recarga más eficiente en una instalación solar. Para una selección, configuración e instalación correctas, CuencaSolar ofrece soporte especializado y la garantía aplicable al producto.
Medición en acometida: qué incluye y cómo funciona

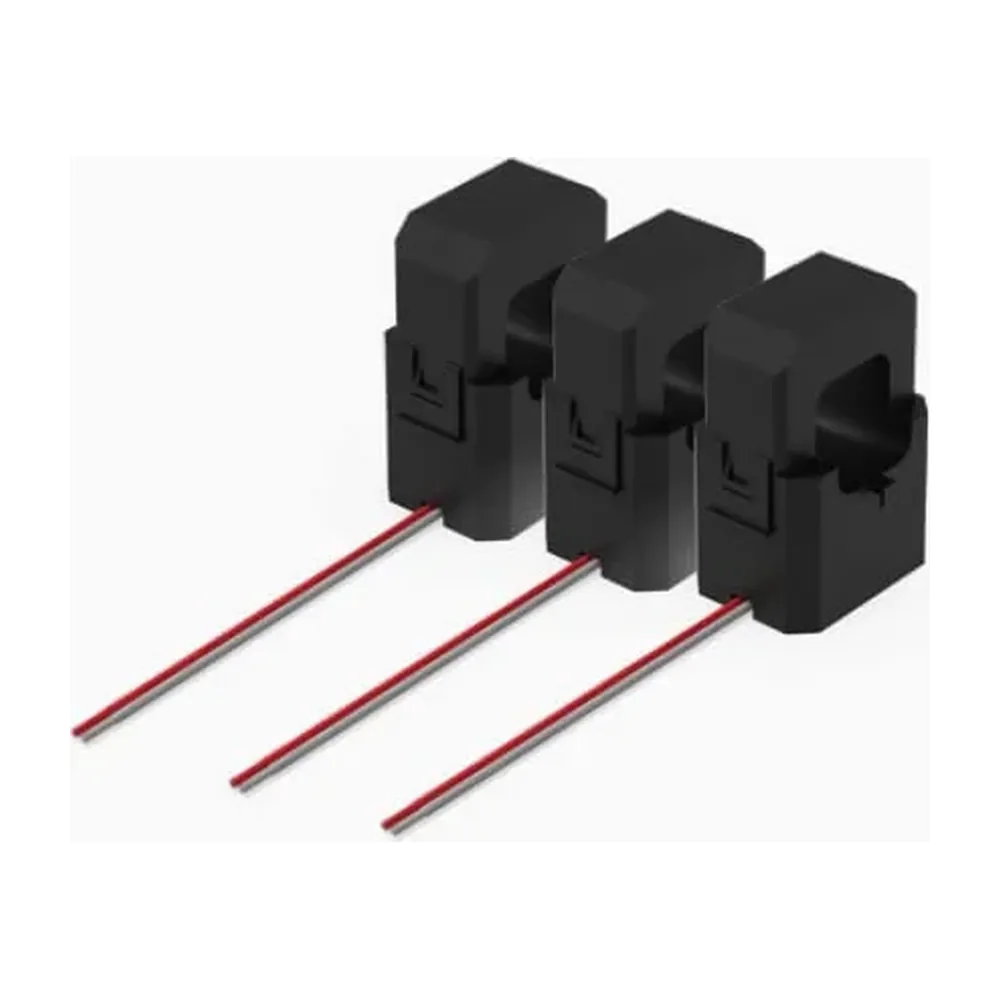

La referencia comercial V2C-BID-T incluye el medidor bidireccional y tres pinzas propias incluidas, una por fase. Son los sensores del propio medidor; para esta configuración no hace falta añadir V2C-PINZA100 ni una pinza adicional en la salida de fotovoltaica.
Las pinzas se sitúan en la acometida general, antes de las ramas de vivienda, inversor fotovoltaico y cargador. El medidor transmite por RS485/Modbus compatible el saldo neto de importación y exportación de la red. Esta lectura permite gestionar la recarga solar, pero no mide ni muestra por separado la producción fotovoltaica en V2C Cloud.
Este montaje utiliza el medidor externo y sus sensores; no se conectan esos sensores al ControlBox. La compatibilidad, la alimentación, la orientación de las pinzas y los bornes se comprueban en el manual de la variante realmente suministrada. No se establece un límite general de 5 metros para elegir entre sistemas. Si hay baterías, debe revisarse la integración y la prioridad energética según V2C.
Descargar esquema funcional CuencaSolar (PDF) · Guía técnica oficial V2C de medidores cableados
Esquema funcional; conexionado de bornes y orientación de sensores según manual de la variante suministrada. Es una guía de funcionamiento de CuencaSolar, no un manual de instalación. Instalación y dimensionamiento por personal cualificado.
