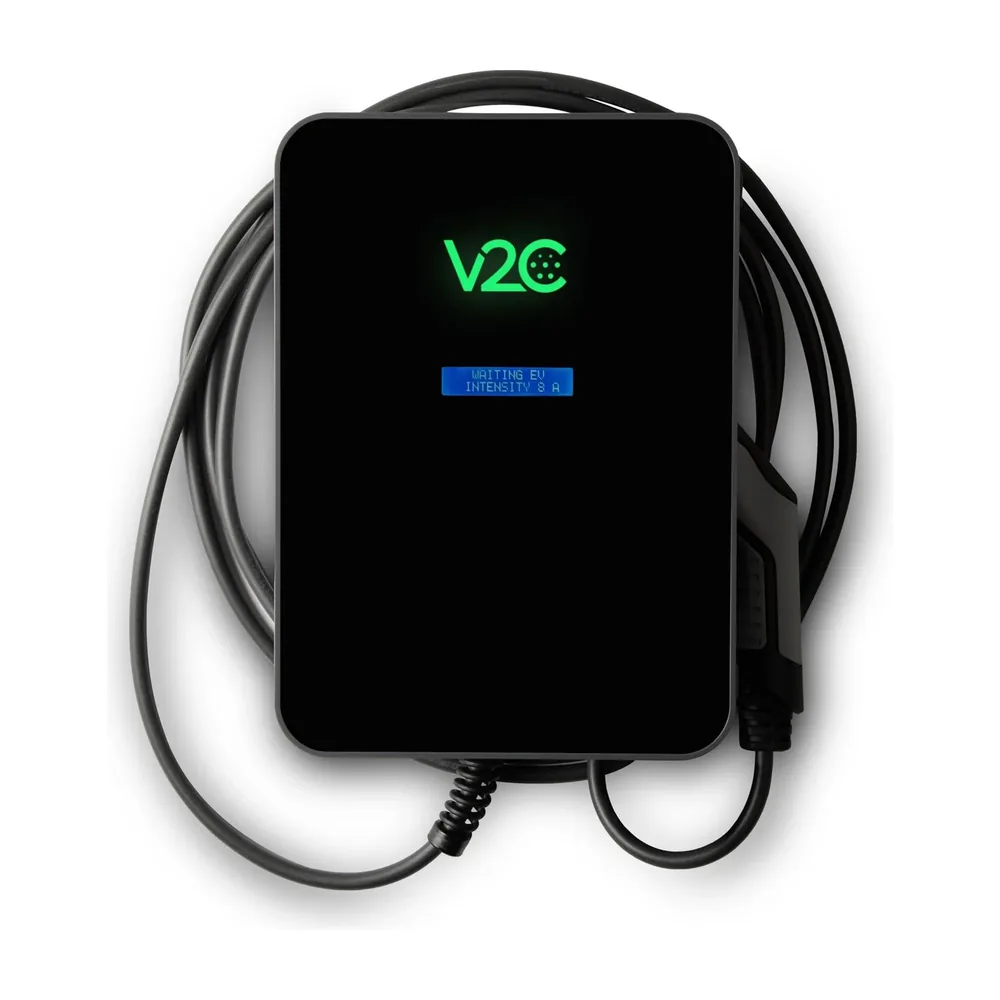

El Cargador Vehículo Eléctrico V2C TRYDAN 22KW Cable T2 5M Trifásico es una solución de recarga inteligente para viviendas, garajes comunitarios, empresas y flotas que disponen de suministro trifásico. Su potencia máxima de 22 kW y corriente configurable de 6 a 32 A por fase permiten adaptar la recarga a las necesidades de la instalación y del vehículo eléctrico.
Incorpora un conector Tipo 2 integrado en una manguera lisa de 5 metros, además de conectividad WiFi y Bluetooth para gestionar el equipo desde la aplicación y el portal V2C Cloud. Su iluminación RGB informa visualmente del estado de carga, mientras que su diseño en policarbonato MVR ofrece una construcción robusta y discreta.
Características Técnicas
| Característica | Valor |
|---|---|
| Modelo | V2C Trydan |
| Potencia máxima de recarga | 22 kW |
| Tipo de red | Trifásica, 400 V |
| Corriente configurable | 6 – 32 A por fase |
| Frecuencia nominal | 50 / 60 Hz |
| Conector | Tipo 2 |
| Longitud de manguera | 5 m |
| Tipo de manguera | Lisa |
| Conectividad | WiFi / Bluetooth |
| Plataforma de usuario | Aplicación y portal V2C Cloud |
| Protocolos de comunicación | OCPP / REST API Cloud |
| Integración doméstica | Alexa y Google Home |
| Grado de protección | IP54 / IK10 |
| Detección de corriente residual | AC 30 mA / DC 6 mA |
| Contador MID | Opcional |
| Material | Policarbonato MVR |
| Color | Negro |
| Peso | 7 kg |
| Temperatura de funcionamiento | -25 ºC a 50 ºC |
| Temperatura de almacenamiento | -40 ºC a 70 ºC |
La gestión desde V2C Cloud facilita el control cotidiano del punto de carga, tanto en una vivienda unifamiliar como en una plaza de garaje o una instalación profesional. Las comunicaciones OCPP y REST API Cloud favorecen su integración en entornos conectados, y la compatibilidad con Alexa y Google Home amplía las opciones de control doméstico. El estado del proceso se identifica rápidamente mediante su iluminación RGB.
Para una instalación duradera, el Trydan cuenta con resistencia IP54 frente a polvo y agua y grado de impacto IK10. La ficha técnica incorpora detección de corriente residual AC de 30 mA y DC de 6 mA, y permite añadir un contador MID opcional para necesidades de medición. Elija este cargador para una recarga trifásica conectada y robusta, con el apoyo técnico de CuencaSolar y las condiciones de garantía aplicables al producto.
Referencia del fabricante: TRY32-3-L5. Trydan de 22 kW, trifásico de 400 V, con cable Tipo 2 de 5 m.
Medición y fotovoltaica: qué incluye y qué añadir
El Trydan trifásico incluye ControlBox y tres pinzas para la acometida. Con suministro y fotovoltaica trifásicos se añaden tres pinzas solares: acometida en entradas 1, 2 y 3; producción en 4, 5 y 6, respetando el mismo orden de fases.
El ControlBox debe medir los consumos de vivienda y vehículo. La elección de medidor depende del recorrido de las comunicaciones y de dónde se conectan inversor y cargador; no se aplica un límite general de 5 m.

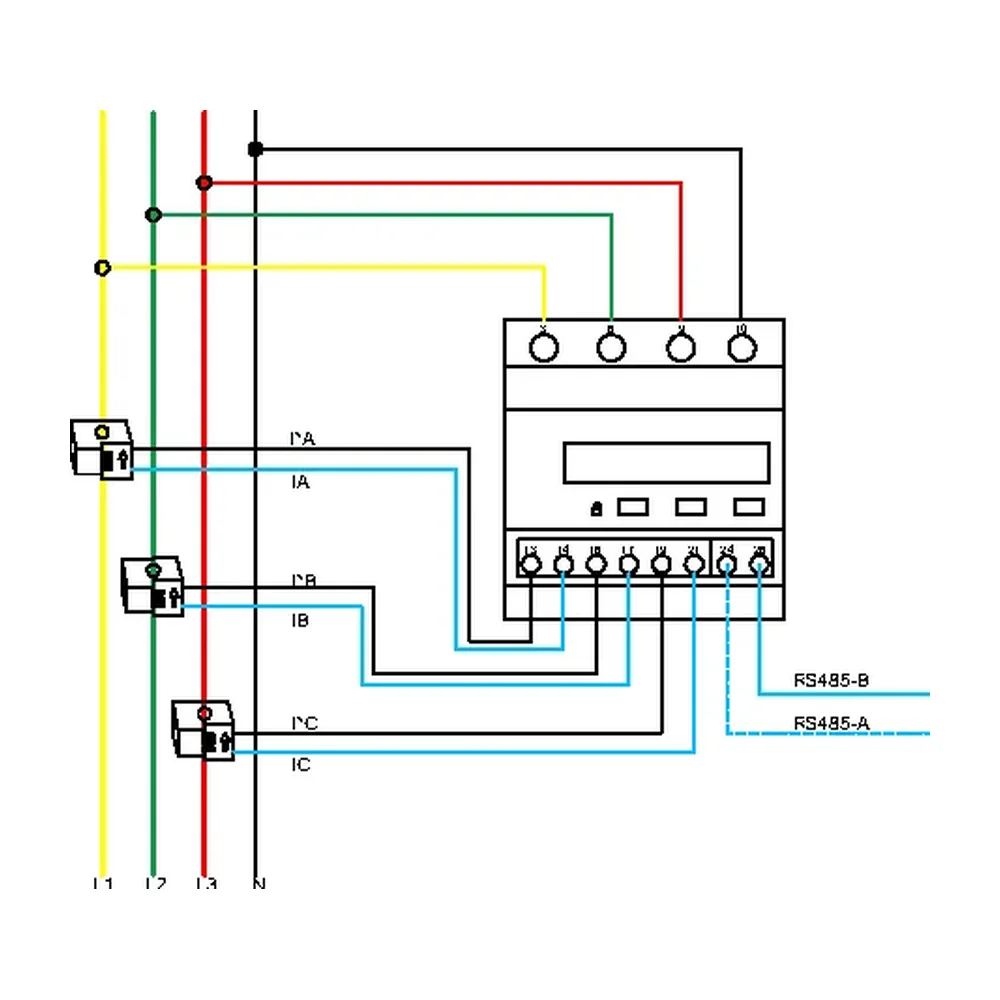

Un medidor bidireccional externo compatible usa sus propios sensores para medir importación y exportación en la acometida. No requiere añadir automáticamente la pinza V2C del ControlBox. La conexión directa con un inversor compatible es otra alternativa que debe verificarse para la referencia y versión concretas.
V2C indica que ControlBox no debe utilizarse con almacenamiento fotovoltaico. Si hay baterías, revise la integración compatible con el inversor o el medidor indicado por el fabricante.
Esquema con red, cargador y fotovoltaica trifásicos
El ControlBox 2.0 necesita seis pinzas: tres de acometida incluidas de serie y tres adicionales para la producción solar. Esta configuración corresponde a instalaciones sin baterías.
Descargar esquema trifásico CuencaSolar y conexión RJ45 (PDF)
Instrucciones oficiales del V2C ControlBox. Los esquemas de CuencaSolar complementan las instrucciones del fabricante; la instalación y configuración deben realizarse por personal cualificado.
Pinza adicional V2C de 100 A (V2C-PINZA100).
