Cuadros de fotovoltaica

Cuadros eléctricos fotovoltaicos DC y AC

Esta categoría mantiene el planteamiento de los cuadros originales de CuencaSolar: cada kit contiene uno o dos cuadros y las protecciones. Para cada string independiente se incluye un fusible gPV, un portafusible y un protector de sobretensiones DC. La parte AC incorpora un magnetotérmico y un diferencial Tipo A de 30 mA.

No son cuadros premontados. No incluyen cable, barras, regletas, peines, prensaestopas ni accesorios de montaje. El mecanizado, cableado, apriete, coordinación de protecciones, ensayo y puesta en servicio corresponden a un profesional cualificado.

Cuándo se incluye uno o dos cuadros

Se conserva una sola envolvente de superficie siempre que las protecciones caben en 12 o 18 módulos. Cuando la configuración supera esa capacidad, el kit incluye dos envolventes: una para las protecciones DC y otra para las protecciones AC. Las fichas indican exactamente cuál o cuáles se suministran.

Cómo elegir el cuadro fotovoltaico

La calculadora simplifica la selección con tres datos principales del inversor: corriente máxima admitida por cada MPPT, tensión DC máxima de entrada y potencia o corriente máxima de salida AC. El instalador debe confirmar después la compatibilidad con el panel, el cableado y las instrucciones de los fabricantes.

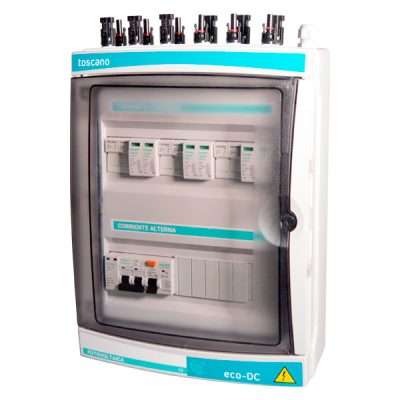

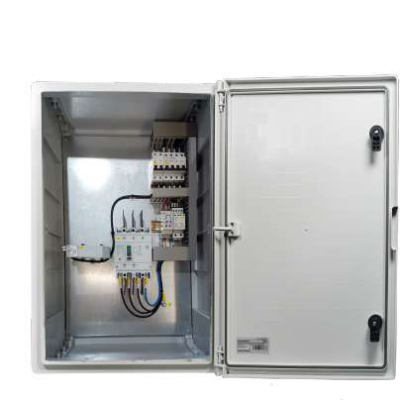

Comparativa de las familias disponibles

De uno a cuatro strings

Cada string independiente añade un fusible gPV, un portafusible y un protector de sobretensiones DC. Por eso las cantidades de esos tres componentes coinciden siempre con el número de MPPT independientes. Los strings en paralelo requieren una revisión específica.

Cuadros de 600 V y 1000 V DC

La tensión de los paneles aumenta cuando baja la temperatura. Por eso debe utilizarse la Voc total del string corregida para la temperatura mínima del emplazamiento y respetarse el límite del inversor. En esta gama el protector de 600 V es Tipo 2 y el BF3-40/1000 es Tipo 1+2. La exigencia de Tipo 1+2 para toda la instalación, incluida la parte AC, depende de la evaluación de riesgo y no se resuelve sustituyendo solo un protector.

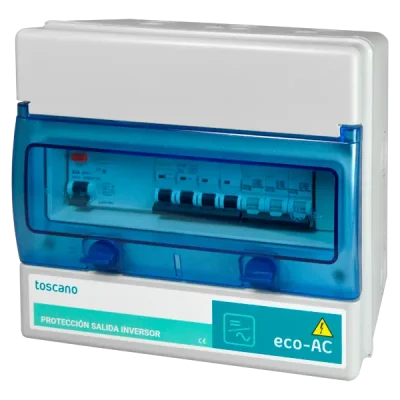

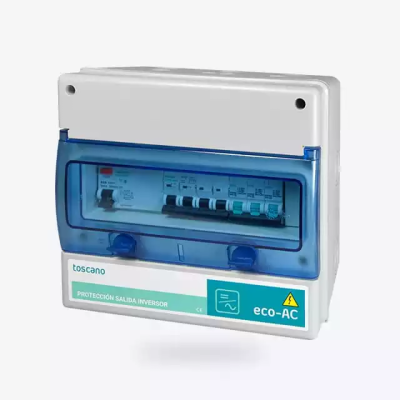

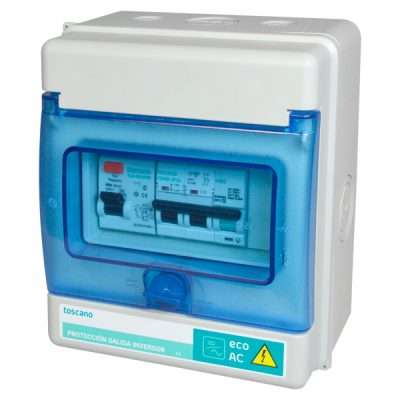

Protección AC monofásica y trifásica

En monofásica se emplean magnetotérmico y diferencial de dos polos. En trifásica se utilizan dispositivos de cuatro polos. Toda la gama incorpora diferencial Tipo A de 30 mA y 40 A, suficiente en intensidad para los magnetotérmicos de 16 y 32 A.

Cuando una salida backup o EPS puede sumar corriente de paso a la potencia del inversor, la calculadora aplica un margen inicial del 25 %. El dato definitivo siempre es la corriente máxima indicada por el fabricante y la capacidad del cable.

Magnetotérmico AC, fusibles gPV y desconexión DC

El magnetotérmico incluido protege el circuito AC y debe coordinarse con la corriente máxima del inversor, la sección del conductor y el poder de corte requerido. En DC esta gama utiliza fusibles gPV y portafusibles seccionables de 10 × 38 mm: no se sustituye automáticamente el fusible por un magnetotérmico DC ni se presupone que cualquier interruptor sea apto para la tensión, polaridad y poder de corte del string.

Instalación, compatibilidad y errores habituales

Antes de comprar hay que comprobar si el inversor ya incorpora alguna protección, sin asumir que ello elimina todas las protecciones externas exigidas por el proyecto o el fabricante. También deben revisarse la puesta a tierra, los conectores, las secciones, la caída de tensión, el poder de corte y la coordinación Tipo 1+2.

Los errores más habituales son usar Vmpp en lugar de la Voc corregida por frío, unir strings en paralelo sin estudiar corrientes inversas o elegir el diferencial solo por amperaje. Si falta un dato esencial, corresponde una revisión técnica.

Qué incluye cada kit

• Una o dos envolventes Solera de superficie, según el espacio necesario.
• Un fusible gPV y un portafusible por string.
• Un protector de sobretensiones DC por string.
• Magnetotérmico y diferencial Tipo A de 30 mA.

No se incluyen cable, barras, regletas, peines, tapas, prensaestopas, soportes, montaje, mecanizado, instalación ni ensayos.

Calculadora de cuadro eléctrico fotovoltaico

La calculadora de cuadros fotovoltaicos guía la selección con los datos esenciales del inversor. Solo muestra la opción de consulta técnica cuando no existe un kit compatible y, en ese caso, traslada los datos introducidos al formulario de contacto.

Preguntas frecuentes

¿El fusible se elige por la corriente máxima del MPPT?

La calculadora elige el valor disponible igual o inmediatamente inferior a la corriente máxima admitida por el MPPT. Antes del montaje, el instalador debe confirmar en la ficha del panel que ese valor no supera su «Maximum series fuse rating» o «Fusible máximo en serie».

¿Cuántos fusibles, portafusibles y protectores incluye el kit?

Incluye una unidad de cada uno por string o MPPT independiente. Un kit de cuatro strings contiene cuatro fusibles, cuatro portafusibles y cuatro protectores de sobretensiones DC.

¿Qué diferencial incluye el kit?

Todas las referencias incluyen un diferencial Tipo A de 40 A y 30 mA, por lo que la calculadora no necesita preguntarlo.

¿Puedo instalar el kit en exterior?

Las envolventes incluidas son IP40 y están planteadas para interior. Para exterior hace falta escoger una envolvente adecuada al emplazamiento y revisar el conjunto con un profesional.

¿Necesito protecciones DC si el inversor ya incorpora algunas?

Depende del esquema, el manual y la normativa aplicable. La existencia de seccionamiento o sobretensiones internas no demuestra por sí sola que puedan omitirse todas las protecciones externas.

¿Qué diferencia hay entre el cuadro DC y el cuadro AC?

El cuadro DC trabaja con los strings antes del inversor y utiliza dispositivos específicamente aptos para corriente continua. El cuadro AC protege la salida del inversor hacia la instalación monofásica o trifásica.

¿Qué significa que un fusible sea gPV?

Es una categoría de utilización diseñada para proteger strings fotovoltaicos en corriente continua dentro de sus límites de tensión, corriente y poder de corte.

¿Puede instalarlo una persona sin cualificación?

No se suministra montado ni ensayado. El mecanizado, cableado, apriete, verificación y puesta en servicio deben realizarlos profesionales cualificados conforme al REBT y a las instrucciones de los fabricantes.
