Kit de 2 cuadros fotovoltaicos: DC 1 string 16A gPV y AC 32A monofásico – 600V

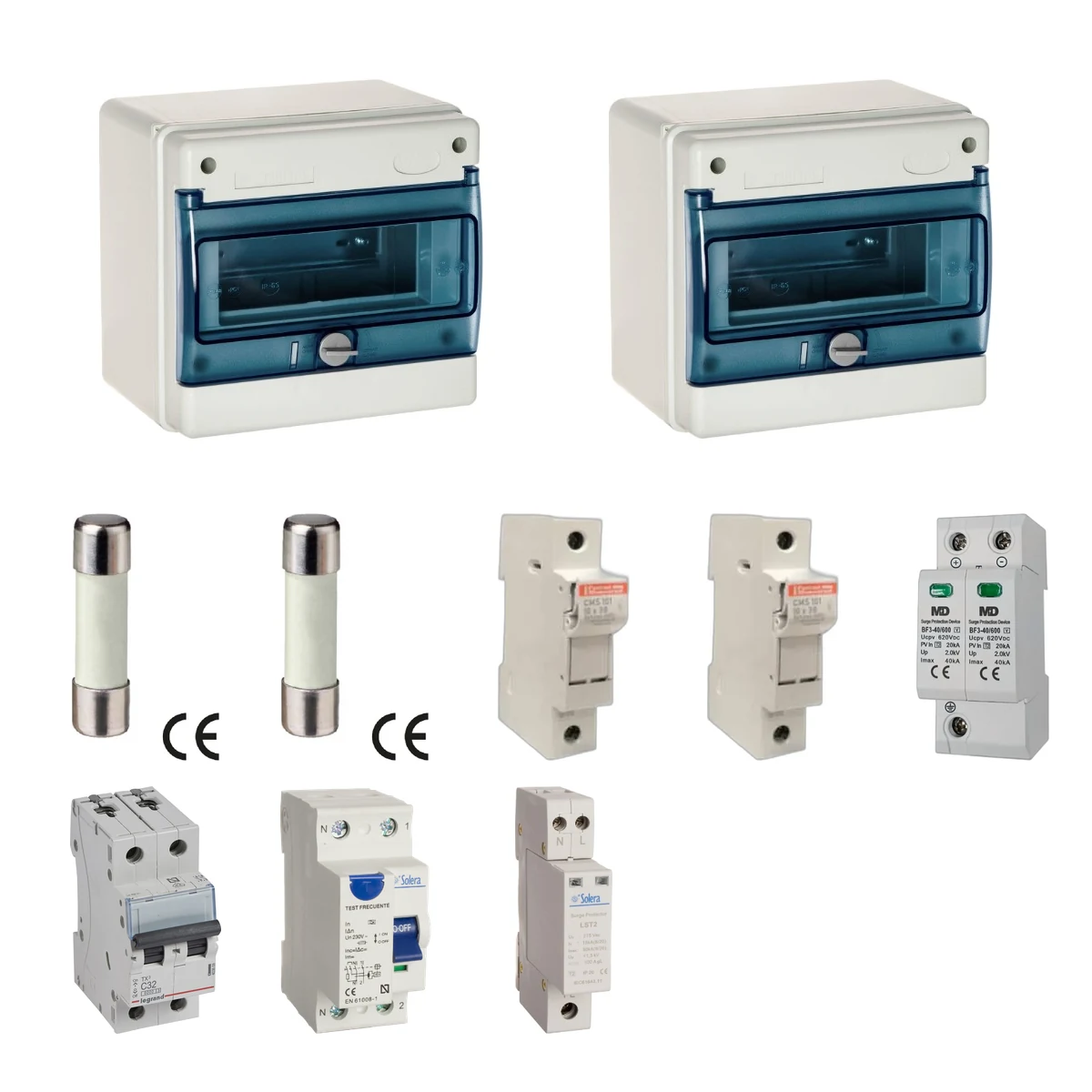

Kit de componentes para montar dos cuadros de protecciones fotovoltaicas: uno dedicado a DC y otro a AC. Está configurado para 1 string independiente, fusibles gPV de 16 A, protección DC de 600 V Tipo 2 y salida monofásico de 32 A.
Se suministra sin montar ni cablear. La ficha reúne los componentes y cantidades; el mecanizado, el cableado, el apriete, las comprobaciones y la puesta en servicio corresponden a un profesional cualificado.
Compatibilidad que debes comprobar
- El fusible de 16 A debe ser igual o superior al criterio de diseño aplicado a la Isc del módulo y no superar el fusible máximo en serie admitido por el fabricante del panel.
- La Voc total corregida por frío no puede superar la tensión DC máxima del inversor y debe ser compatible con el protector de 600 V.
- Cada string de este kit se conecta a un MPPT independiente. Los strings en paralelo requieren un estudio específico.
- El magnetotérmico de 32 A debe coordinarse con la corriente máxima de salida, la capacidad de paso en backup/EPS y la sección del cable.
- El diferencial incluido es de 40 A, 30 mA y Tipo A. Solo debe utilizarse si el manual del inversor permite ese tipo y sensibilidad.
Diseño de las envolventes
| Lado DC | 5 módulos ocupados en envolvente de 8 módulos (3 libres). |
|---|---|
| Lado AC | 5 módulos ocupados en envolvente de 8 módulos (3 libres). |
| Protección de envolvente | IP65 e IK08 con montaje correcto; prensaestopas M20 IP68 para cables de 6–12 mm. |
| Separación | DC y AC en cajas independientes para facilitar el trazado, la identificación y el mantenimiento. |

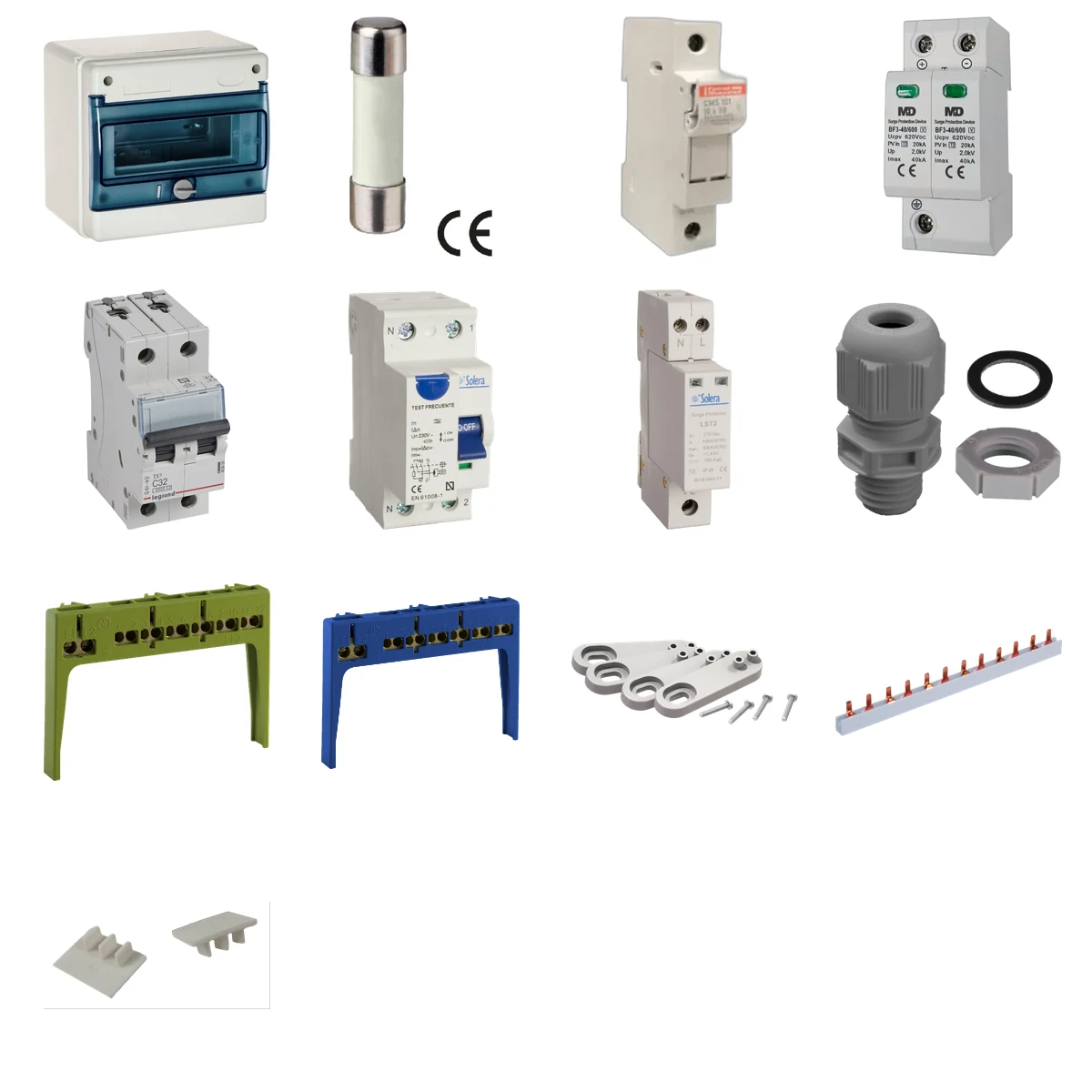

Protecciones incluidas
Se suministran 2 fusibles y 2 portafusibles, dos por string, porque cada cartucho y su base son monopolares. El protector DC es multipolar: se incluye 1 unidad, una por string, para positivo, negativo y tierra.
En el lado AC se incluye un magnetotérmico de 32 A 2P, un diferencial de 40 A/30 mA Tipo A 2P y un protector transitorio Tipo 2 1P+N.
Si la evaluación de riesgo exige Tipo 1+2 en toda la instalación, hay que revisar también la protección AC: no basta con que el protector DC de 1000 V sea Tipo 1+2.
Montaje y seguridad
La instalación debe cumplir el REBT, las instrucciones de todos los fabricantes y las condiciones del emplazamiento. Deben verificarse selectividad, poder de corte, secciones, temperatura, caída de tensión, puesta a tierra, pares de apriete, continuidad, aislamiento y funcionamiento antes de energizar.
