Un cuadro de protecciones fotovoltaicas se elige por sus circuitos, tensiones, corrientes y esquema de conexión, no solo por los kW de los paneles. Los fusibles y magnetotérmicos protegen frente a sobreintensidades; el diferencial detecta corrientes residuales; los SPD limitan sobretensiones transitorias. Cada función necesita su selección y coordinación.
Esta guía explica qué comprobar en continua, alterna y respaldo, cómo interpretar un «diferencial de 32 A» y dónde encontrar los esquemas de COMBI PRO MAX. Revisión documental: 24/10/2026. El dimensionado y montaje corresponden al instalador cualificado.
Qué protecciones necesita una instalación fotovoltaica
| Elemento | Función | Lo que no sustituye |
|---|---|---|
| Fusible gPV | Protección contra sobreintensidades en el circuito fotovoltaico para el que se dimensiona | SPD, protección diferencial o seccionador de maniobra |
| Magnetotérmico | Protección contra sobrecargas y cortocircuitos, con características de CA o CC apropiadas | Protección diferencial salvo dispositivo combinado |
| Diferencial / RCCB | Detecta corriente residual y abre el circuito protegido | Protección contra sobreintensidades |
| Magnetotérmico diferencial / RCBO | Reúne protección diferencial y contra sobreintensidades | Protección contra sobretensiones |
| SPD / descargador | Limita sobretensiones transitorias conforme a su diseño | Limitador de tensión permanente del string ni protección completa contra el rayo |
| Protector de sobretensión permanente | Desconecta ante una elevación sostenida de tensión según su curva | Descargador de impulsos transitorios |
| Seccionador y ATS | Permiten aislar o conmutar circuitos según su función y categoría | El conjunto de protecciones eléctricas del circuito |
El circuito de paneles trabaja en CC; la conexión del inversor a la vivienda o a la red trabaja en CA. Si existen baterías y salida de respaldo, aparecen otros circuitos con sus propios límites. Un equipo válido en alterna no se puede trasladar a continua por tener los mismos amperios: importan tensión, poder de corte, polaridad, número de polos y esquema admitido.

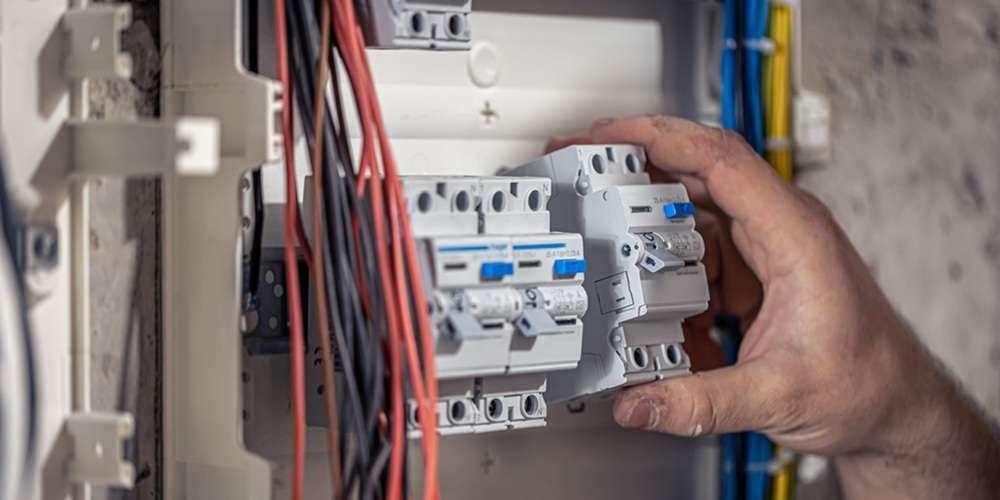

Diferencial de 32 A, 30 mA y tipo A: tres datos distintos

32 A es la intensidad nominal; 30 mA es la sensibilidad diferencial; tipo A describe las formas de corriente residual que detecta. Un diferencial de 32 amperios no dispara por una fuga de 32 A ni se convierte en magnetotérmico por llevar ese número. Si reúne ambas funciones, debe identificarse como magnetotérmico diferencial o RCBO.
Comprueba la referencia completa, no solo el título de la tienda: 32 A/30 mA y 32 A/300 mA no ofrecen la misma sensibilidad. Tampoco «tipo A», «superinmunizado» y «rearmable» son sinónimos. El primero clasifica la detección; la inmunidad se refiere a su respuesta frente a determinadas perturbaciones; el rearme añade una función de reconexión.
Qué exige el REBT para el diferencial de placas solares
La ITC-BT-40, apartado 4.3, del REBT consolidado establece protección diferencial tipo A en los supuestos de autoconsumo que regula. Para los circuitos de generación en zonas residenciales o análogas, o accesibles al público general, señala 30 mA. También concreta el circuito independiente y dedicado para autoconsumo con excedentes y para sin excedentes de más de 800 VA conectado a una instalación interior.
No debe sustituirse una protección de 30 mA por 100 o 300 mA simplemente porque salta. La elección debe cumplir simultáneamente el reglamento, el esquema y las instrucciones del inversor. Si una recomendación genérica del fabricante parece incompatible con el caso residencial, hay que resolver el diseño con el instalador y el servicio técnico; no eliminar la protección exigida.
El tipo A detecta corriente residual alterna y continua pulsante; no equivale a detectar cualquier continua lisa. Puede necesitarse tipo B según la separación eléctrica y las corrientes de defecto posibles. La guía de selección de ABB, página 2 explica esta distinción para fotovoltaica. Una detección interna del inversor tampoco sustituye automáticamente al diferencial externo exigido.
Ejemplo: ¿un inversor de 6 kW necesita siempre un cuadro de 32 A?
A 230 V y con factor de potencia supuesto igual a 1, 6.000 W / 230 V = 26,1 A. Es una estimación de corriente, no una selección final de magnetotérmico. Deben comprobarse la corriente máxima declarada por el inversor, el cable y su instalación, temperatura, agrupamiento, curva, cortocircuito previsto y coordinación. Los amperios del diferencial se dimensionan y protegen frente a sobreintensidades; no se eligen confundiendo 32 A con 30 mA.
Fusibles y seccionamiento en los strings de paneles
Un fusible gPV actúa frente a sobreintensidades: no protege por sí solo frente a sobretensiones. La necesidad y el calibre de protección de cada string dependen de la corriente inversa posible, de las ramas en paralelo, de los conductores y del límite de fusible en serie indicado por el fabricante del módulo. Añadir paneles en serie aumenta la tensión; añadir ramas en paralelo aumenta la corriente disponible.
Antes de comprar un cuadro premontado, compara la corriente del módulo y del conjunto con los fusibles, portafusibles, conectores y seccionador. Una etiqueta «2 kW» o «fusibles de 15 A» no acredita compatibilidad con cualquier panel actual. La tensión máxima en frío del string también debe quedar dentro de los límites de todos los componentes y del inversor.
El seccionamiento debe permitir la maniobra prevista en CC. No extraigas fusibles ni desconectes conectores fotovoltaicos bajo carga como método improvisado de apagado. En baterías, la corriente de cortocircuito disponible puede ser muy diferente: un fusible de string no se da por válido para proteger el banco.
SPD en fotovoltaica: 1.000 V no significa que limite a 1.000 V
Al seleccionar un descargador se distinguen tensión máxima de funcionamiento Ucpv, nivel de protección Up y capacidad de descarga. Por ejemplo, la ficha DEHNguard MP YPV declara para una referencia Ucpv de 1.170 V y Up de hasta 4 kV. Son magnitudes distintas; no una recomendación de ese producto para tu inversor.
El instalador debe coordinar el SPD con la tensión del campo, la resistencia a impulsos de los equipos, el esquema de tierra, las conexiones y las protecciones de respaldo que indique el fabricante. El tipo 1, 2 o combinado depende de la exposición y del diseño de protección contra el rayo. No existe una receta única para todas las cubiertas.
Un SPD no corrige un string cuya tensión en frío supera el máximo del inversor. Tampoco el protector de sobretensiones permanentes de CA sustituye a los descargadores de transitorios de CA y CC. Revisa además el indicador de estado y el procedimiento de sustitución del equipo.
Toscano COMBI PRO MAX: esquema y PDF por versión
Para buscar el esquema de COMBI PRO MAX, empieza por el modelo y la edición del documento. Toscano publica esquemas oficiales monofásicos y trifásicos, con y sin corte de neutro. Son alternativas de diseño, no opciones intercambiables a criterio del usuario.
El manual PDF COMBI-PRO-MAX, código 50022478, edición 17.26 reúne protección magnetotérmica, protección frente a sobretensión permanente/subtensión y control de backup para inversores compatibles. Su tabla no lo presenta como diferencial ni como SPD de transitorios: esas necesidades se resuelven en el conjunto del cuadro.
La edición 17.26 documenta 2 segundos de actuación para backup, más lo que tarde el inversor, y 180 segundos para reconexión de backup. No equivale a un SAI sin interrupción. El manual muestra modelos de 2 y 4 polos y esquemas separados; no copies el conexionado de un PDF antiguo porque se llame igual.
Antes del montaje, confirma referencia del COMBI, modelo y firmware del inversor, esquema de neutro/tierra, cargas críticas, presencia de batería y condiciones para arrancar en isla. Sin batería, el respaldo solo será posible cuando el inversor concreto lo permita y exista suficiente energía solar; no cubre automáticamente la noche ni todos los arranques.
COMBI-MAX, COMBI-PRO-MAX y un ATS de dos fuentes realizan funciones distintas. La compatibilidad publicada para un Huawei o Growatt concreto no se extiende a cualquier inversor de esa marca. Para un conmutador entre red y salida LOAD de Deye, consulta la guía específica de ATS Toscano y Deye.
Datos para pedir un cuadro eléctrico de placas solares
- Modelo de inversor, número de fases, corriente máxima de CA y puertos utilizados.
- Modelo de panel, módulos por string, ramas por entrada, tensión máxima en frío y corrientes.
- Batería, tensión y protección exigida por su fabricante, si procede.
- Longitudes y características de los cables, ubicación del cuadro y condiciones ambientales.
- Esquema de tierra, protecciones existentes, respaldo y cargas que deben mantenerse.
- Esquema final y documentación de los componentes, incluida su edición.
El grado IP de la caja no garantiza por sí solo la estanqueidad del montaje: entradas de cable, tapas y condiciones de instalación también cuentan. Puedes preparar los datos con nuestra calculadora de cuadro eléctrico fotovoltaico y solicitar revisión del conjunto. Si el problema ya es un disparo, sigue el diagnóstico del diferencial antes de comprar otra protección.
