Contenido del Kit
| Cant. | Componente | Tipo |
|---|---|---|

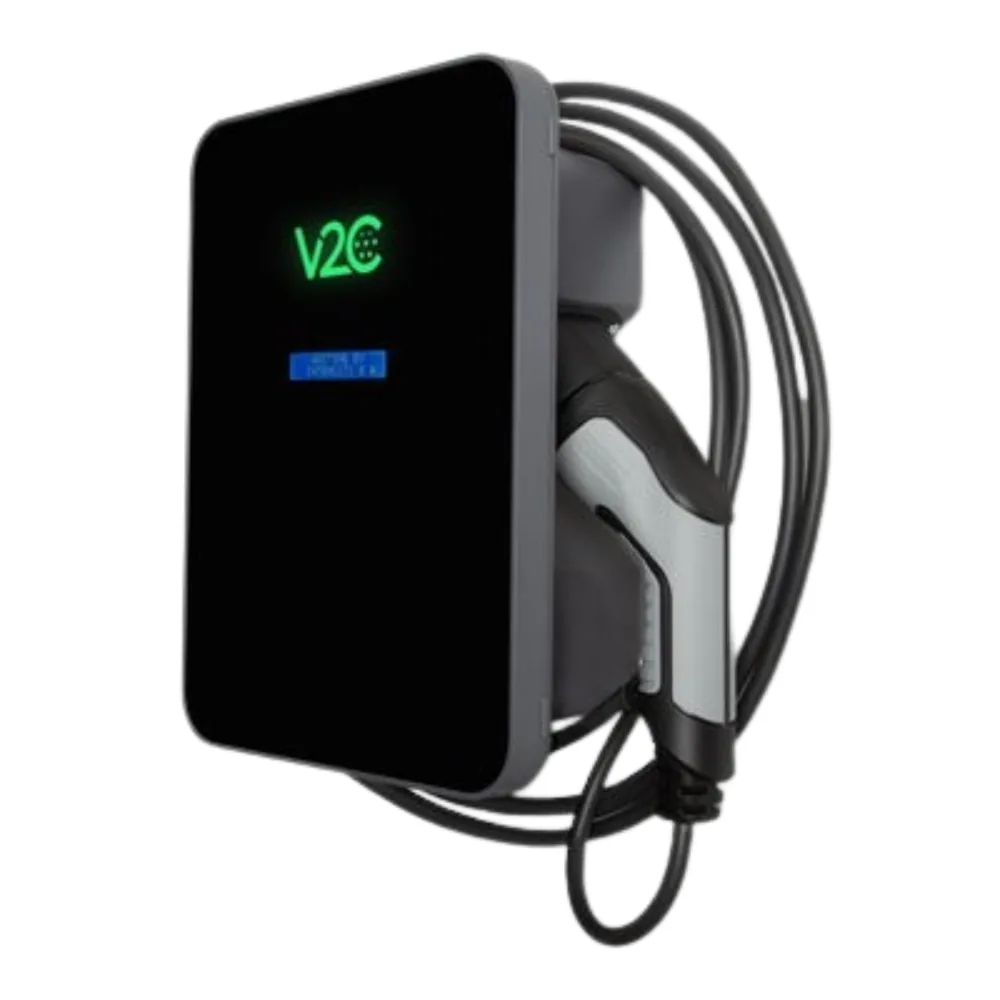

| 1x | Cargador Vehículo Eléctrico V2C TRYDAN 22KW Cable T2 5M Trifásico | 🔌 Accesorio |
| 1x | Medidor bidireccional para Cargador V2C TRYDAN 22KW Trifásico (para adaptar a instalación solar) | 🔌 Accesorio |
Cantidades predeterminadas del kit: la tabla muestra la configuración de referencia descrita en esta ficha. Si cambias las cantidades en el selector, revisa el contenido y el esquema antes de comprar; las indicaciones de compatibilidad y medición corresponden a las cantidades predeterminadas.

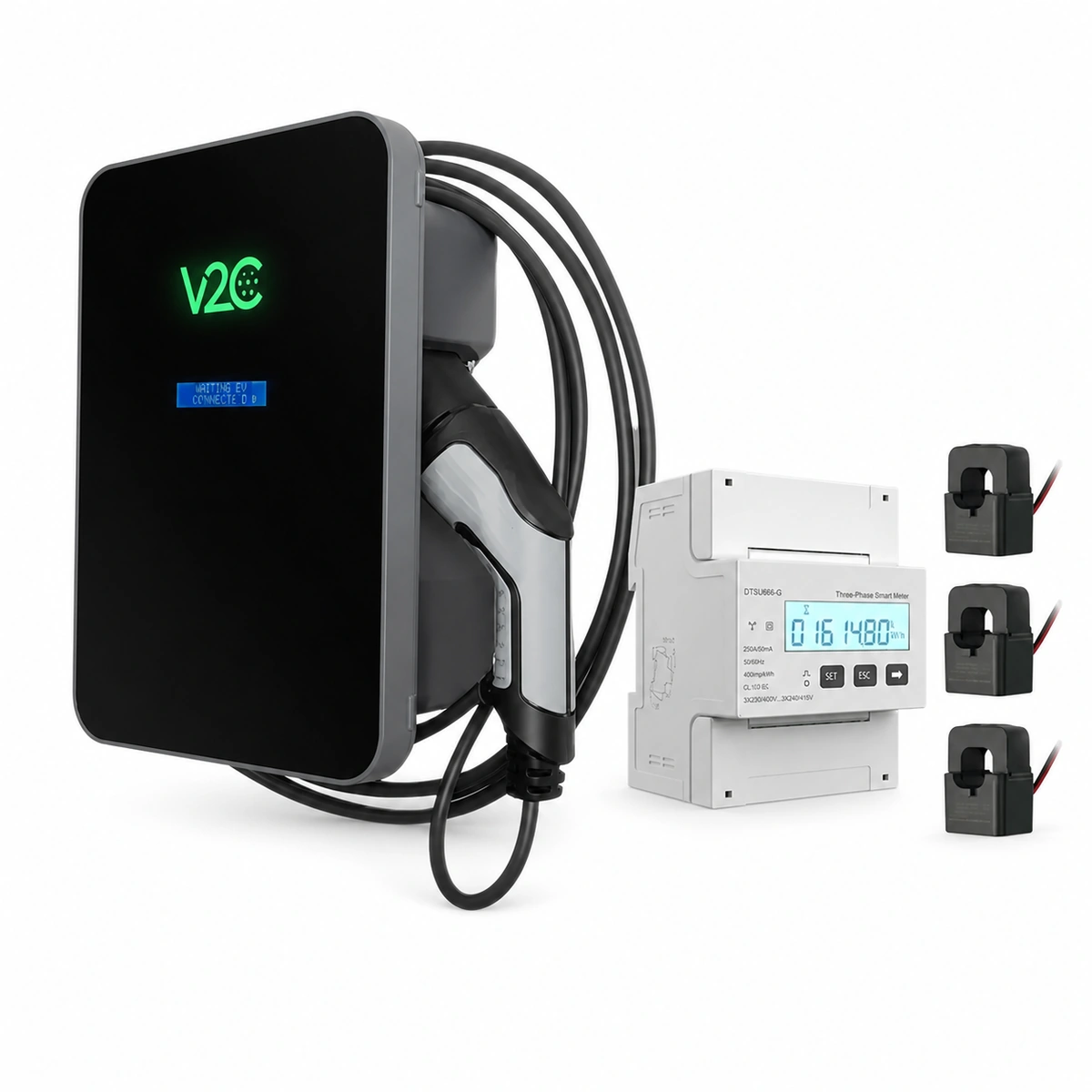

Solución conjunta para recarga trifásica e integración fotovoltaica, con cargador V2C Trydan de 22 kW y medidor bidireccional V2C-BID-T. El conjunto mide las tres fases y permite que el sistema adapte la carga del vehículo a la potencia disponible.
Características Técnicas del Kit
| Tipo de suministro | Trifásico, 400 V |
| Potencia máxima de recarga | 22 kW |
| Corriente configurable | 6–32 A por fase |
| Conector al vehículo | Tipo 2 con cable de 5 m |
| Medidor | V2C-BID-T para instalación trifásica |
| Transformadores de corriente | Tres pinzas propias del medidor incluidas |
| Comunicación | RS485 Modbus-RTU |
El cargador ofrece una corriente configurable de 6 a 32 A por fase, cable Tipo 2 de 5 metros y control mediante WiFi, Bluetooth y V2C Cloud. El medidor incluye tres pinzas propias incluidas y transmite sus lecturas mediante RS485 con protocolo Modbus-RTU.
La instalación debe realizarla personal cualificado, que deberá dimensionar las protecciones y el cableado y configurar correctamente el sentido de las pinzas y la comunicación. Si la instalación fotovoltaica incorpora baterías, se debe comprobar el método de integración indicado por V2C para el inversor y la prioridad energética deseada.
Medición en acometida: qué incluye y cómo funciona

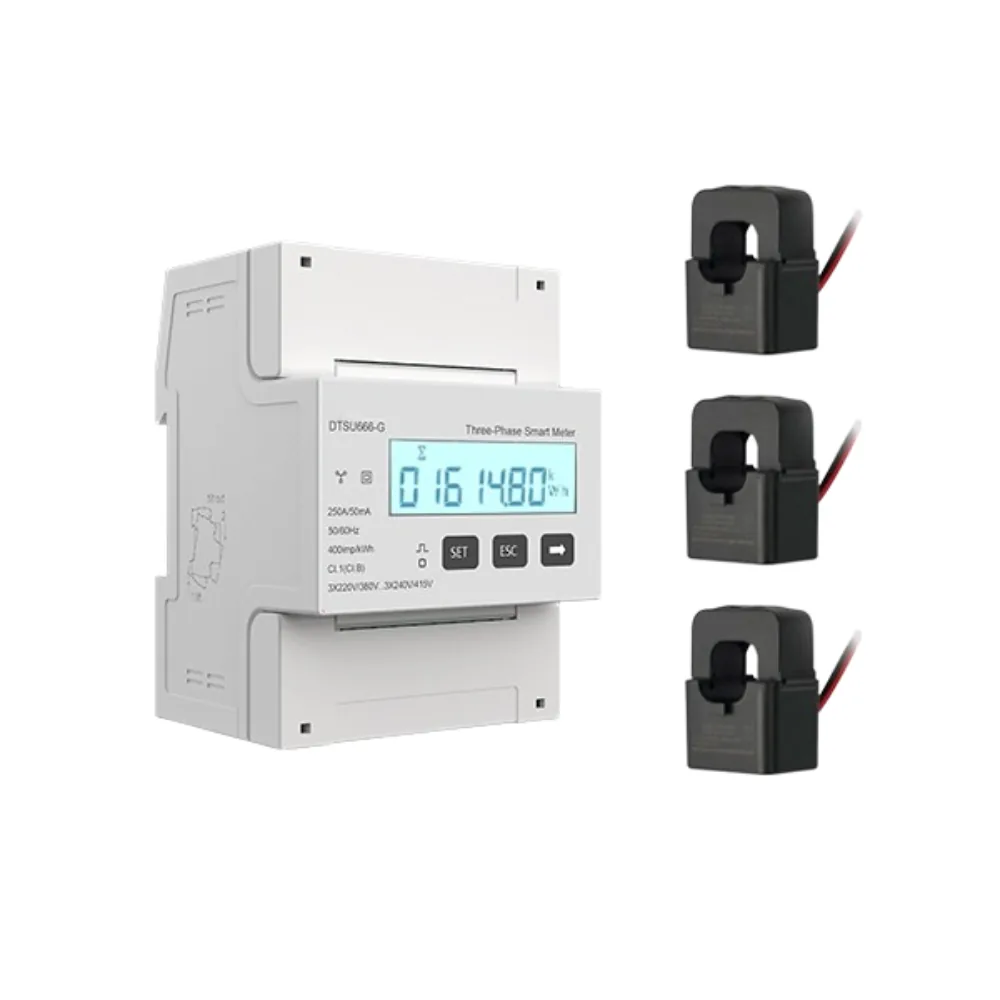

La referencia comercial V2C-BID-T incluye el medidor bidireccional y tres pinzas propias incluidas, una por fase. Son los sensores del propio medidor; para esta configuración no hace falta añadir V2C-PINZA100 ni una pinza adicional en la salida de fotovoltaica.
Las pinzas se sitúan en la acometida general, antes de las ramas de vivienda, inversor fotovoltaico y cargador. El medidor transmite por RS485/Modbus compatible el saldo neto de importación y exportación de la red. Esta lectura permite gestionar la recarga solar, pero no mide ni muestra por separado la producción fotovoltaica en V2C Cloud.
Este montaje utiliza el medidor externo y sus sensores; no se conectan esos sensores al ControlBox. La compatibilidad, la alimentación, la orientación de las pinzas y los bornes se comprueban en el manual de la variante realmente suministrada. No se establece un límite general de 5 metros para elegir entre sistemas. Si hay baterías, debe revisarse la integración y la prioridad energética según V2C.
Descargar esquema funcional CuencaSolar (PDF) · Guía técnica oficial V2C de medidores cableados
Esquema funcional; conexionado de bornes y orientación de sensores según manual de la variante suministrada. Es una guía de funcionamiento de CuencaSolar, no un manual de instalación. Instalación y dimensionamiento por personal cualificado.
Documentación del cargador incluido
Ficha técnica del cargador Trydan (PDF). Documento del cargador; no sustituye el manual del medidor externo.
Manual del cargador Trydan (PDF). Documento del cargador; no sustituye el manual del medidor externo.
