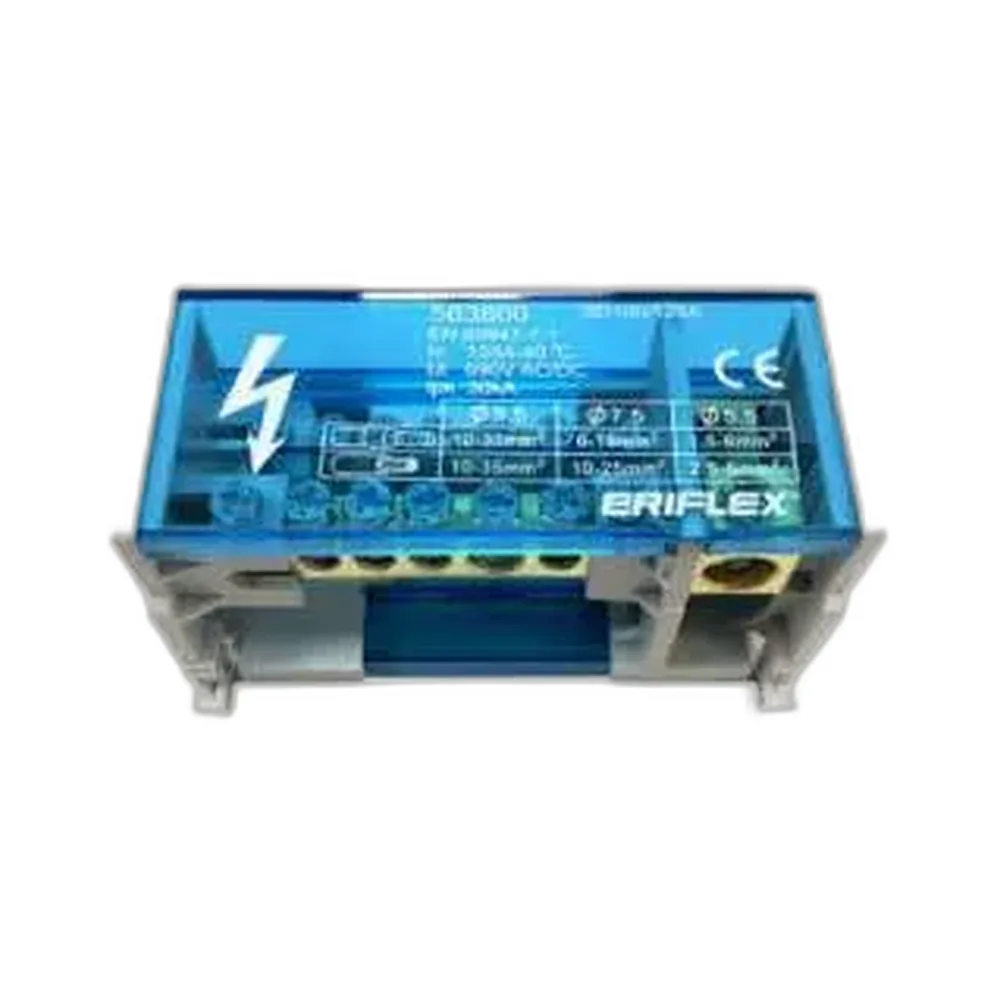

El Repartidor de conexiones paralelo 100A es un componente esencial para lograr una instalación fotovoltaica limpia, segura y profesional. Diseñado para unificar múltiples cables procedentes de sus paneles solares, este bloque de distribución simplifica drásticamente el cableado al consolidar todas las líneas positivas y negativas en una única salida hacia el regulador de carga, optimizando el rendimiento y la fiabilidad del sistema.
Con una capacidad de corriente nominal de 100A y una tensión de aislamiento de 500V, este repartidor garantiza un manejo seguro de la energía generada. Su diseño modular permite adaptarse a diferentes configuraciones, admitiendo secciones de cable de hasta 25 mm². Es la solución perfecta para sistemas de autoconsumo con múltiples paneles, tanto en configuraciones aisladas con baterías como en sistemas conectados a la red, asegurando una conexión robusta y ordenada en el cuadro de protecciones.
Características Técnicas
| Característica | Valor |
|---|---|
| Corriente Nominal | 100 A |
| Tensión de Aislamiento (Ui) | 500 V CA |
| Tensión Nominal de Empleo (Ue) | 230V (F/N) / 440V (F/F) CA |
| Resistencia a Impulsos (Uimp) | 8 kV |
| Resistencia a Cortocircuito (Icw 1s) | 3 kA |
| Número de Polos | 2 (Positivo / Negativo) |
| Conexiones | Modelos de 4, 7 hasta 11 posiciones |
| Temperatura de Operación | -25°C a +55°C |
| Montaje | Riel DIN o placa |
| Material del Embarrado | Cobre |
| Normativas | IEC/EN 60947-7-1, IEC/EN 61439-1 y 2 |
| Dimensiones (aprox. modelo 4P) | 100 x 71 x 50,5 mm |
| Garantía | 3 años |
La principal ventaja del Repartidor de conexiones paralelo 100A reside en su capacidad para transformar un complejo entramado de cables en un sistema ordenado y eficiente. Al centralizar las conexiones, no solo se reduce el riesgo de fallos y se facilitan las tareas de mantenimiento, sino que también se minimizan las pérdidas por resistencia, asegurando que la máxima energía llegue a su regulador. Su construcción con embarrado de cobre de alta conductividad y el uso de conexiones por tornillo garantizan un contacto eléctrico firme y duradero, fundamental para corrientes continuas (DC) de alta intensidad.
Este componente es universalmente compatible con cualquier sistema fotovoltaico, integrándose a la perfección con reguladores de carga MPPT o PWM y paneles solares de cualquier fabricante. Su montaje en riel DIN estándar permite una instalación rápida y sencilla dentro de cuadros eléctricos o cajas estancas, protegiendo las conexiones del polvo y la humedad. Es la elección inteligente para instaladores profesionales y entusiastas del bricolaje que buscan una solución robusta y conforme a la normativa IEC/EN 60947-7-1 para instalaciones solares a partir de 2 kW.
En CuencaSolar.es, respaldamos la calidad de nuestros productos con una garantía de 3 años y el asesoramiento de nuestro equipo técnico. Invierta en seguridad y eficiencia para su instalación solar con este repartidor de conexiones de alto rendimiento.
