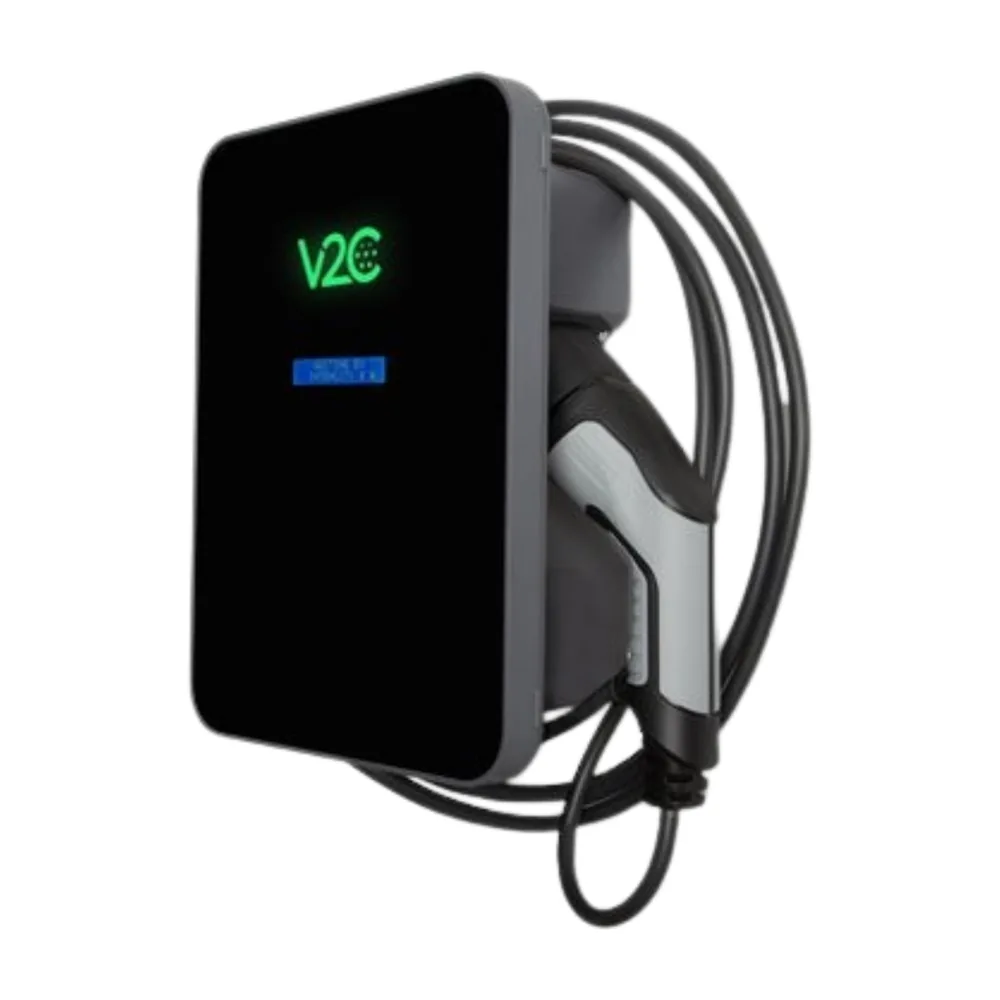

El Cargador Vehículo Eléctrico V2C TRYDAN 7,4KW Cable T2 5M Monofásico es una solución de recarga en corriente alterna diseñada para instalaciones domésticas y entornos profesionales con red de 230 V monofásica. Ofrece una potencia máxima de 7,4 kW y una corriente ajustable entre 6 y 32 A, facilitando su adaptación a las necesidades de la instalación eléctrica.
Incorpora un conector Tipo 2 integrado con cable de 5 metros, conectividad WiFi y Bluetooth y acceso a la plataforma V2C Cloud. Es una opción adecuada para usuarios que buscan supervisar la recarga de su vehículo eléctrico desde el móvil y disponer de integración con sistemas de gestión compatibles.
Características Técnicas
| Característica | Valor |
|---|---|
| Modelo | V2C Trydan |
| Tipo de red | Monofásica, 230 V |
| Potencia máxima de recarga | 7,4 kW |
| Corriente configurable | 6 – 32 A |
| Frecuencia nominal | 50 / 60 Hz |
| Conector | Tipo 2 |
| Longitud de cable | 5 m |
| Material | Policarbonato MVR |
| Color | Negro |
| Peso | 7 kg |
| Temperatura de funcionamiento | -25 ºC a 50 ºC |
| Temperatura de almacenamiento | -40 ºC a 70 ºC |
| Grado de protección | IP54 / IK10 |
| Conectividad | WiFi / Bluetooth |
| Plataforma de usuario | Aplicación y portal V2C Cloud |
| Comunicación | OCPP / REST API Cloud |
| Integración con asistentes | Alexa / Google Home |
| Iluminación de estado | RGB según estado de carga |
La gestión del equipo se realiza a través de la aplicación y el portal V2C Cloud, con conexión por WiFi o Bluetooth. Su comunicación mediante OCPP y REST API Cloud permite contemplar su integración en plataformas compatibles, mientras que la compatibilidad con Alexa y Google Home añade opciones de interacción en instalaciones conectadas.
El cuerpo de policarbonato MVR, junto con los grados de protección IP54 e IK10, aporta resistencia para ubicaciones de garaje, aparcamiento privado o áreas profesionales adecuadamente instaladas. Su rango de funcionamiento de -25 ºC a 50 ºC amplía las posibilidades de instalación. Elija este cargador para una recarga conectada y fiable; CuencaSolar ofrece soporte especializado y facilita la consulta de las condiciones de garantía aplicables al producto.
Medición y fotovoltaica: qué incluye y qué añadir
El Trydan monofásico incluye ControlBox y una pinza para la acometida. Con suministro y fotovoltaica monofásicos se añade una pinza solar, conectada en la entrada 4; la de acometida se conecta en la entrada 1.
El ControlBox debe medir los consumos de vivienda y vehículo. La elección de medidor depende del recorrido de las comunicaciones y de dónde se conectan inversor y cargador; no se aplica un límite general de 5 m.
Un medidor bidireccional externo compatible usa sus propios sensores para medir importación y exportación en la acometida. No requiere añadir automáticamente la pinza V2C del ControlBox. La conexión directa con un inversor compatible es otra alternativa que debe verificarse para la referencia y versión concretas.
V2C indica que ControlBox no debe utilizarse con almacenamiento fotovoltaico. Si hay baterías, revise la integración compatible con el inversor o el medidor indicado por el fabricante.
Trydan monofásico en red y fotovoltaica trifásicas
El cargador se alimenta desde L1 y mantiene su potencia máxima de 7,4 kW. En esta configuración se necesitan seis pinzas en el ControlBox 2.0: tres para la acometida y tres para la producción solar. A la pinza incluida con el Trydan monofásico se añaden cinco unidades.
Esquemas de conexión con ControlBox 2.0
Selecciona el esquema que coincide con las fases de la red y de la instalación solar. Estas configuraciones corresponden a instalaciones sin baterías.
Red y fotovoltaica monofásicas: una pinza adicional
Descargar esquema CuencaSolar y conexión RJ45 (PDF)
Red y fotovoltaica trifásicas con Trydan monofásico: cinco pinzas adicionales
Descargar esquema CuencaSolar y conexión RJ45 (PDF)
Instrucciones oficiales del V2C ControlBox. Los esquemas de CuencaSolar complementan las instrucciones del fabricante; la instalación y configuración deben realizarse por personal cualificado.
Pinza adicional V2C de 100 A (V2C-PINZA100).
