Elementos incluidos en el cuadro
El cuadro se entrega premontado con los siguientes elementos:

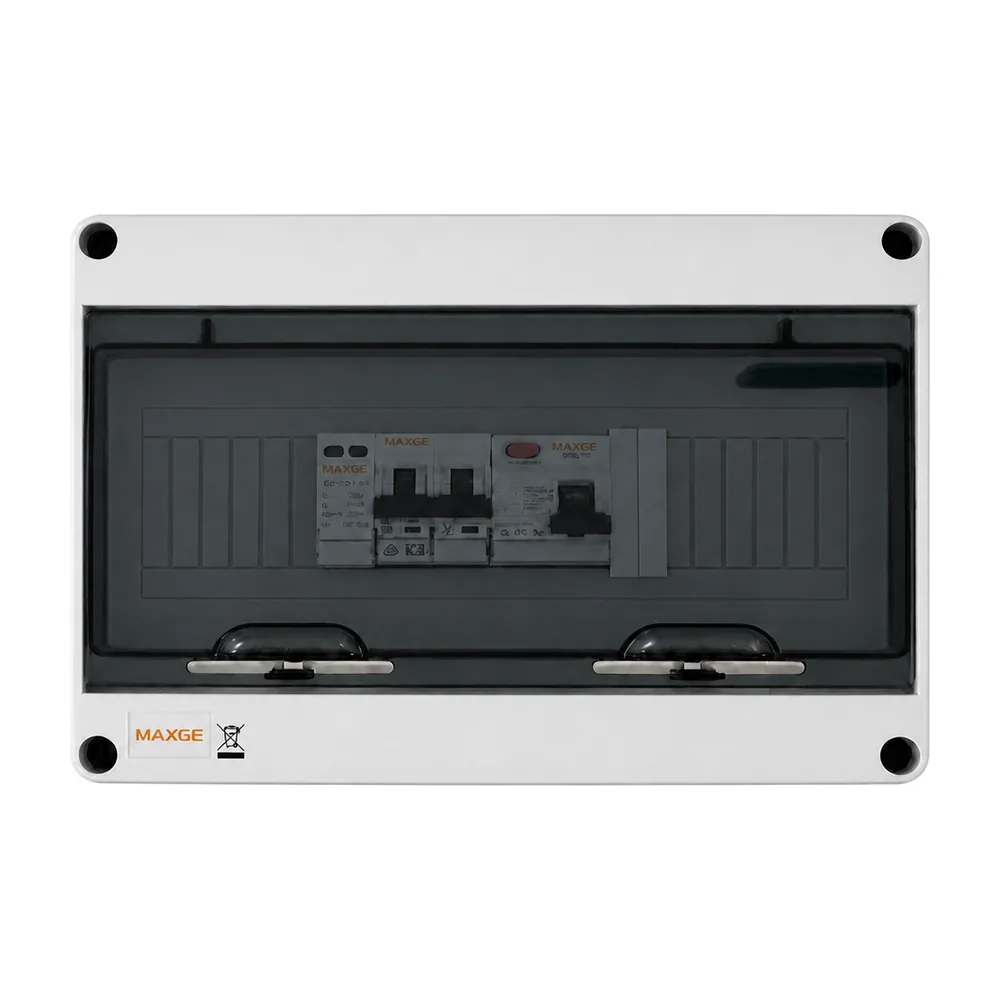

- Envolvente modular aislante con puerta transparente y grado de protección IP65.
- Protección automática AC monofásica de 32 A para la salida principal del inversor.
- Protección adicional independiente para la salida de backup/EPS.
- Interruptor diferencial tipo A superinmunizado, con sensibilidad de 30 mA o 300 mA según solicitud.
- Protector contra sobretensiones transitorias AC Tipo II.
El Cuadro de protección AC monofásico 32 A con salida backup para SAJ HS3/H1/R5 5-6 kW Sonne PV (04CPACT161206-B) es una solución destinada a la protección en corriente alterna de instalaciones solares con inversor híbrido. Su configuración está orientada a equipos SAJ HS3, H1 y R5 en el rango de 5 a 6 kW, facilitando la integración eléctrica del sistema.
Este cuadro combina una protección AC monofásica de 32 A con una salida de backup protegida, por lo que resulta adecuado para instalaciones de autoconsumo que requieran prever circuitos respaldados. Es una opción especialmente indicada para instaladores y usuarios que buscan una solución específicamente asociada a la gama de inversores SAJ compatible.
Características Técnicas
| Característica | Valor |
|---|---|
| Referencia / MPN | 04CPACT161206-B |
| Tipo de producto | Cuadro de protección AC |
| Configuración de red | Monofásica |
| Corriente nominal | 32 A |
| Compatibilidad | Inversores SAJ HS3, H1 y R5 |
| Rango de potencia de inversor compatible | 5-6 kW |
| Función adicional | Salida y protección de backup |
La función de este equipo es concentrar la protección en corriente alterna de la instalación asociada al inversor. Su diseño monofásico y su calibre de 32 A se corresponden con aplicaciones basadas en inversores SAJ de las series HS3, H1 y R5 de 5-6 kW. De este modo, el cuadro ayuda a configurar la conexión AC de una instalación de autoconsumo de acuerdo con la compatibilidad indicada para el producto.
La incorporación de una salida de backup con su correspondiente protección permite destinar el cuadro a proyectos que contemplen alimentación de respaldo desde un inversor híbrido compatible. Es una alternativa práctica para instalaciones residenciales o pequeños proyectos donde se definan cargas que deban funcionar en modo backup. Para una selección e instalación correctas, revise la configuración del inversor y las condiciones de la instalación; CuencaSolar pone a su disposición soporte técnico y la información relativa a la garantía aplicable al producto.
