Elementos incluidos en el cuadro
El cuadro se entrega premontado con los siguientes elementos:
- Envolvente modular aislante con puerta transparente y grado de protección IP65.
- Interruptor automático AC tetrapolar de 25 A, curva C y poder de corte de 10 kA.
- Interruptor diferencial tipo A superinmunizado, con sensibilidad de 30 mA o 300 mA según solicitud.
- Protector contra sobretensiones transitorias AC Tipo II.

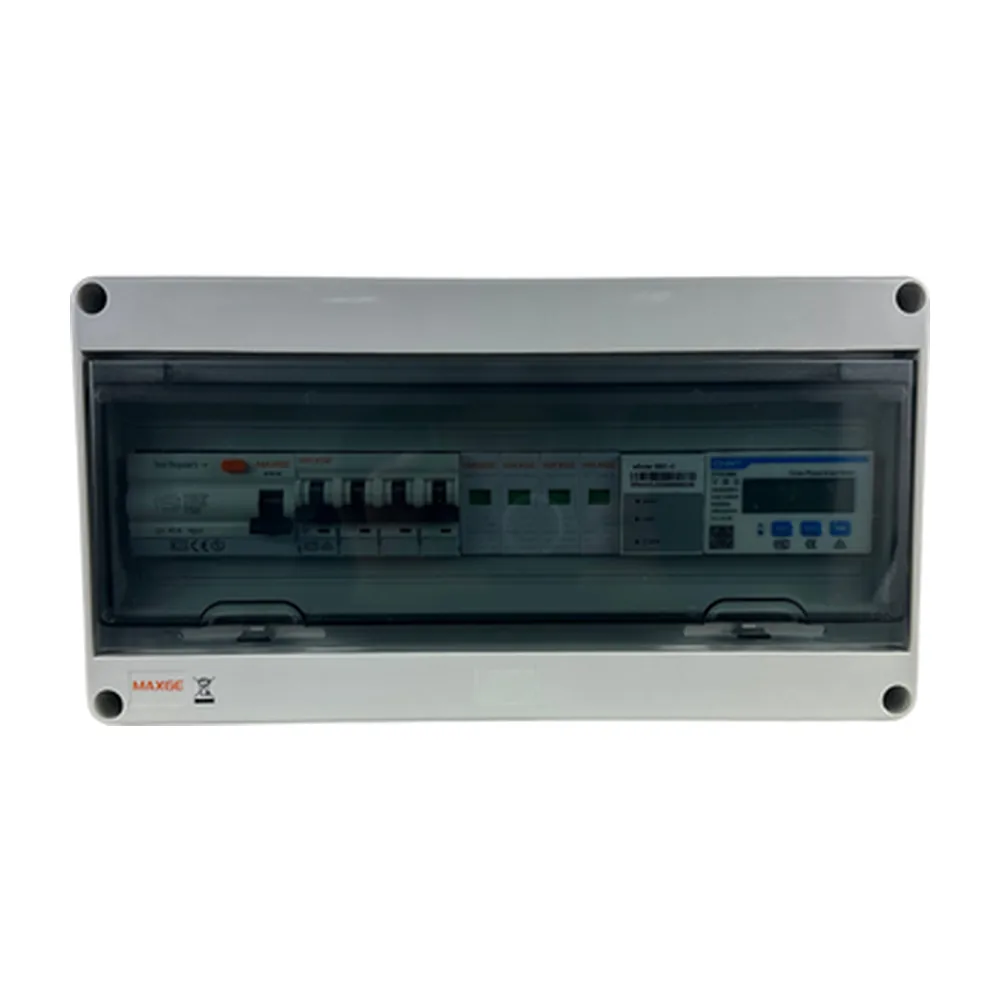

El Cuadro de protección AC trifásico 25 A para SAJ R6/H2 15 kW Sonne PV (04CPACT251206) es una solución premontada para la protección de la parte de corriente alterna en instalaciones fotovoltaicas trifásicas. Reúne en una única envolvente la aparamenta necesaria para proteger la conexión entre el inversor y la instalación eléctrica, simplificando el montaje y manteniendo una configuración técnica ordenada.
Está específicamente indicado para los inversores SAJ R6-15K-T2 y SAJ H2-15K-T3. Incorpora protección automática, diferencial y contra sobretensiones, por lo que resulta adecuado para proyectos de autoconsumo con inversores de 15 kW, tanto en viviendas de elevada demanda como en pequeños comercios, talleres o instalaciones terciarias con red trifásica.
Características Técnicas
| Envolvente | Doble aislamiento, color gris, con apertura vertical de puerta a 90° |
| Grado de protección | IP65 |
| Grado de protección frente a impactos | IK08 |
| Dimensiones | 195 × 250 × 110 mm |
| Normas indicadas | UNE-EN 61439-1/-2, UNE-EN 60898-1, UNE-EN 61008-1, UNE-EN 61643-1, UNE-EN 61643-11, UNE-EN 60529 y UNE-EN 62262 |
| Garantía | 3 años |
El cuadro incorpora un interruptor automático tetrapolar de 25 A con curva C y poder de corte de 6 kA, destinado a la protección ante sobrecargas y cortocircuitos en el circuito de alterna. Su diferencial tipo A con superinmunización y sensibilidad de 30 mA está diseñado para reducir los disparos intempestivos provocados por perturbaciones de la instalación.
La protección frente a picos de tensión se realiza mediante un descargador de sobretensiones Clase II, con In de 20 kA, Imax de 40 kA y nivel de protección Up de 1,5 kV. Su envolvente de doble aislamiento, con protección IP65 e IK08, contribuye a resguardar la aparamenta en ubicaciones exigentes. Es una elección adecuada para completar una instalación con los modelos SAJ compatibles; además, cuenta con 3 años de garantía y el soporte especializado de CuencaSolar para resolver dudas sobre su aplicación.
