Elementos incluidos en el cuadro
El cuadro se entrega premontado con los siguientes elementos:
- Envolvente modular aislante con puerta transparente y grado de protección IP65.
- Interruptor automático AC tetrapolar de 50 A, curva C y poder de corte de 10 kA.
- Interruptor diferencial tipo A superinmunizado, con sensibilidad de 30 mA o 300 mA según solicitud.
- Protector contra sobretensiones transitorias AC Tipo II.

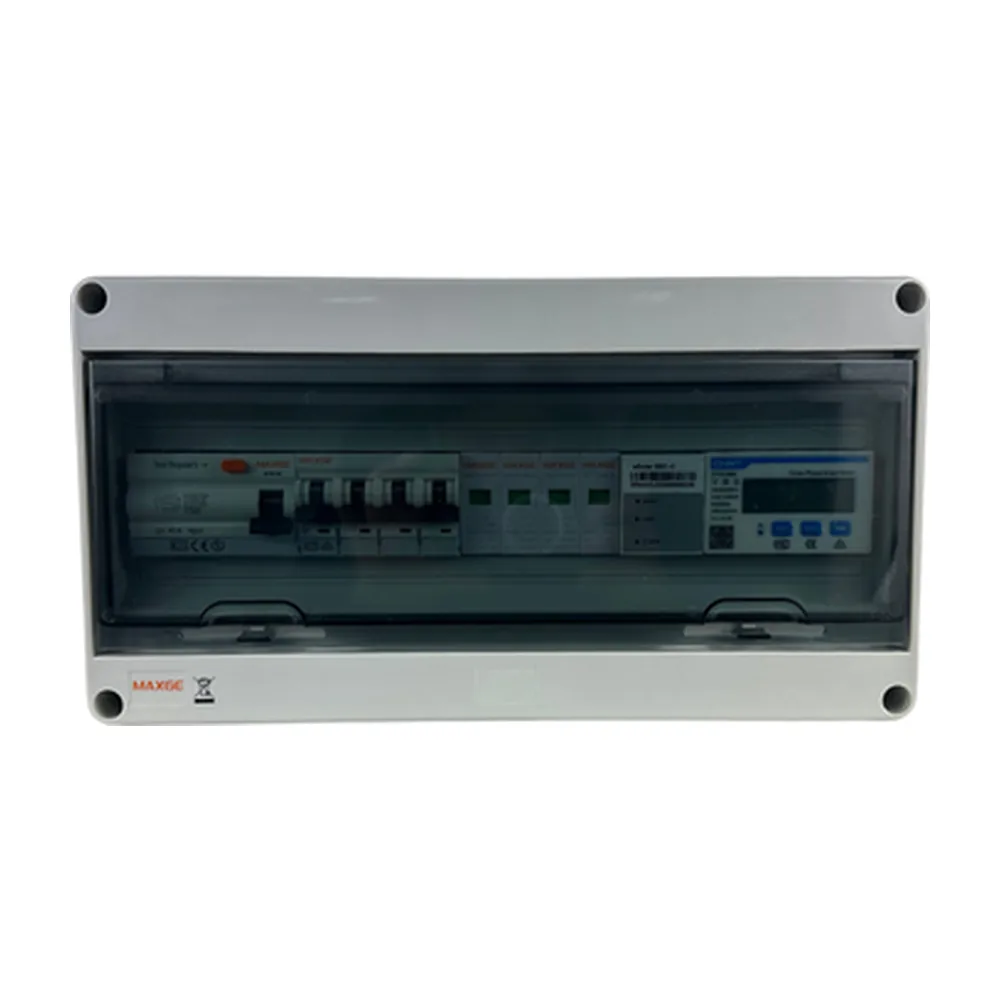

El Cuadro de protección AC trifásico 50 A para SAJ R6/H2 25-30 kW Sonne PV (04CPACT501810) es una caja modular de conexión para la protección de la parte de corriente alterna en instalaciones fotovoltaicas de mayor potencia. Integra protección automática, diferencial y frente a sobretensiones en una solución compacta orientada a la salida AC del inversor.
Está indicado para inversores SAJ R6 25/30 kW T2/T3 y SAJ H2 25 kW T3. Su envolvente de doble aislamiento con grado de protección IP65 permite disponer de las protecciones necesarias en una caja estanca, adecuada para proyectos fotovoltaicos comerciales donde se requiere una instalación ordenada y protegida.
Características Técnicas
| Grado de protección de la envolvente | IP65 |
| Grado de protección frente a impactos | IK08 |
| Dimensiones | 195 x 250 x 110 mm |
| Apertura de puerta | Vertical, 90° |
| Normas indicadas | UNE-EN 61439-1/-2, UNE-EN 60898-1, UNE-EN 61008-1, UNE-EN 61643-1, UNE-EN 61643-11, UNE-EN 60529 y UNE-EN 62262 |
| Garantía | 3 años |
La protección de línea se realiza mediante un interruptor automático tetrapolar de 50 A, con curva C y poder de corte de 10 kA, conforme a UNE-EN 60898-1. El cuadro incorpora además un diferencial tipo A superinmunizado, concebido para reducir los disparos intempestivos, con sensibilidad de 30 mA o 300 mA según solicitud.
Para reforzar la protección de los equipos conectados, integra un descargador de sobretensiones Clase II / Tipo 2 con In de 20 kA, Imax de 40 kA y nivel de protección Up de 1,5 kV. La caja de doble aislamiento ofrece IP65 e IK08, por lo que resulta apropiada para instalaciones fotovoltaicas comerciales e industriales que requieran una envolvente estanca. Cuenta con 3 años de garantía y el respaldo técnico de CuencaSolar para seleccionar la solución compatible con su inversor SAJ.
