Elementos incluidos en el cuadro
El cuadro se entrega premontado con los siguientes elementos:
- Envolvente modular aislante con puerta transparente y grado de protección IP65.
- Interruptor automático AC tetrapolar de 32 A, curva C y poder de corte de 10 kA.
- Interruptor diferencial tipo A superinmunizado, con sensibilidad de 30 mA o 300 mA según solicitud.
- Protector contra sobretensiones transitorias AC Tipo II.

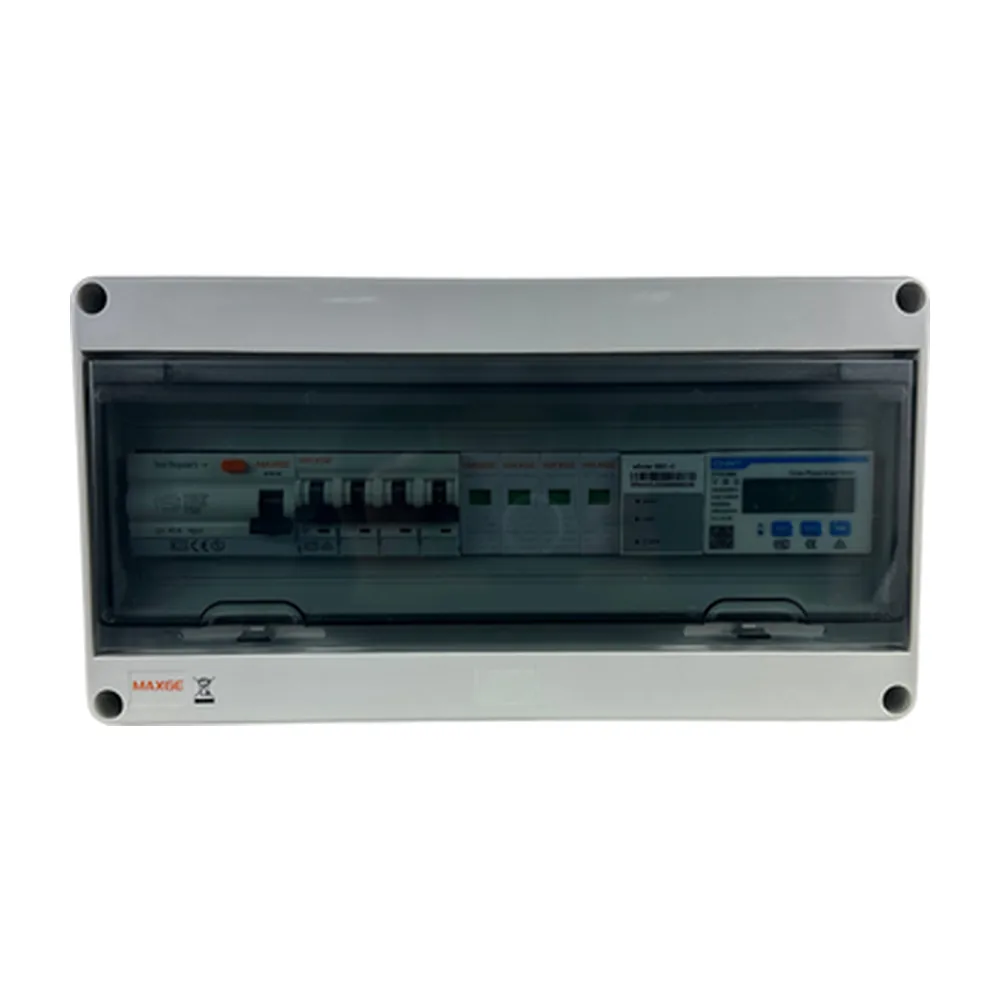

El Cuadro de protección AC trifásico 32 A para SAJ R6 17 kW T2 Sonne PV (04CPACT321810) es una caja modular premontada para la protección de la parte de corriente alterna de instalaciones fotovoltaicas trifásicas. Está específicamente indicado como compatible con el inversor SAJ R6-17K-T2, integrando protecciones esenciales en una única envolvente compacta.
Su configuración combina un interruptor automático tetrapolar de 32 A, un diferencial tipo A superinmunizado y un descargador de sobretensiones Clase II. Es una solución adecuada para profesionales que buscan ordenar y proteger la conexión AC del inversor conforme a las características técnicas indicadas por el fabricante.
Características Técnicas
| Envolvente | Caja de policarbonato de doble aislamiento; ABS aislante autoextinguible |
| Color | Gris |
| Grado de protección | IP65 |
| Resistencia a impactos | IK08 |
| Dimensiones | 195 × 250 × 110 mm |
| Apertura de puerta | Vertical, 90° |
| Normas indicadas | UNE-EN 61439-1/-2, UNE-EN 60898-1, UNE-EN 61008-1, UNE-EN 61643-1, UNE-EN 61643-11, UNE-EN 61643-31, UNE-EN 60529 y UNE-EN 62262 |
| Garantía | 3 años |
El automático de curva C proporciona protección frente a sobrecargas y cortocircuitos, con un poder de corte de 6 kA. Por su parte, el diferencial tipo A incorpora superinmunización contra disparos intempestivos, una característica de interés en líneas con electrónica de potencia. La sensibilidad se suministra en 30 mA, con opción de 300 mA según solicitud.
El descargador de sobretensiones Tipo II cuenta con corriente nominal de descarga de 20 kA, corriente máxima de 40 kA y nivel de protección de 1,5 kV. La envolvente con grado IP65 y resistencia IK08 completa una solución protegida y ordenada para instalaciones con el inversor compatible. Incluye 3 años de garantía y el respaldo del equipo técnico de CuencaSolar para ayudarte a seleccionar la protección adecuada.
