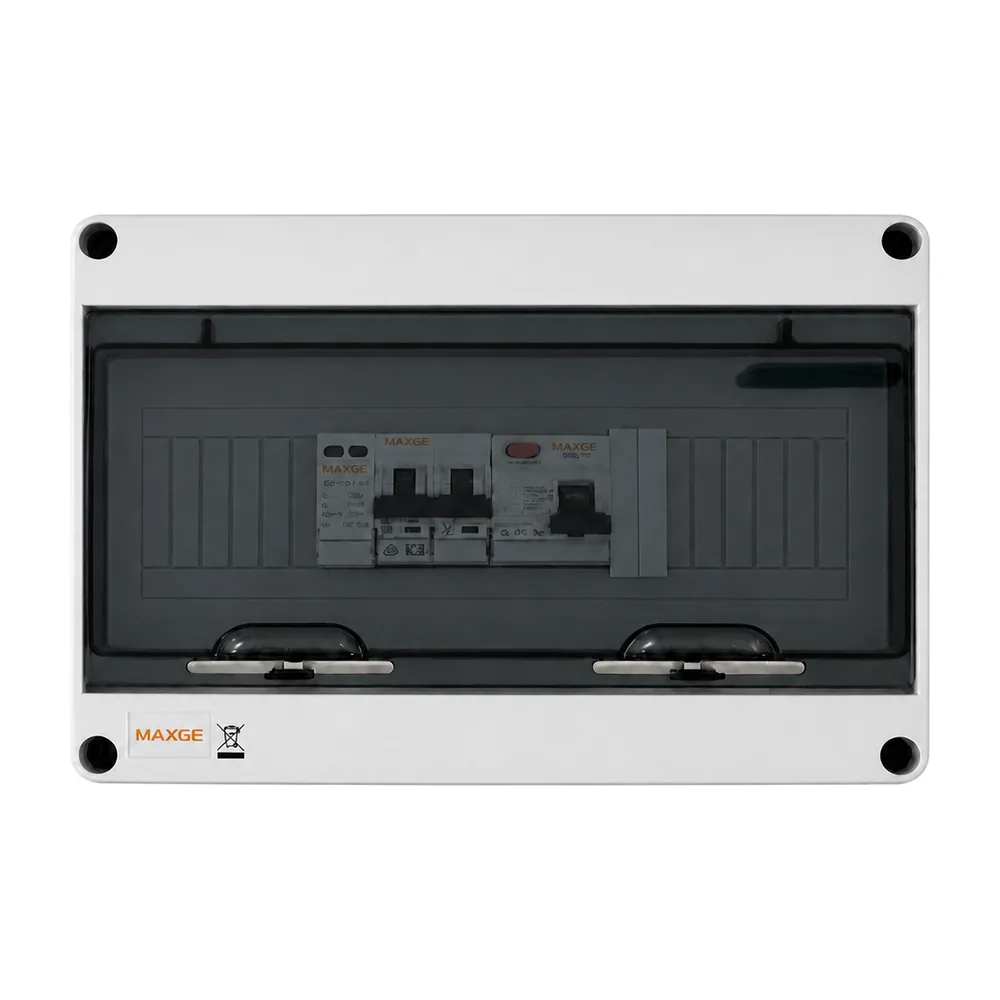

Elementos incluidos en el cuadro
El cuadro se entrega premontado con los siguientes elementos:
- Envolvente modular aislante con puerta transparente y grado de protección IP65.
- Interruptor automático AC bipolar de 16 A, curva C y poder de corte de 6 kA.
- Interruptor diferencial bipolar tipo A superinmunizado, con sensibilidad de 30 mA o 300 mA según solicitud.
- Protector contra sobretensiones transitorias AC Tipo II.
El Cuadro de protección AC monofásico 16 A para SAJ R5 1,5K-S1 Sonne PV (04CPACS161206) es una solución destinada a la protección de la parte de corriente alterna en instalaciones solares fotovoltaicas monofásicas. Su configuración está orientada a acompañar la conexión AC del inversor dentro de una instalación correctamente planificada.
Con una intensidad nominal de 16 A, este cuadro está indicado por el proveedor para su uso con el inversor SAJ R5-1.5K-S1. Es una opción adecuada para instalaciones fotovoltaicas de pequeña potencia en entornos residenciales o profesionales donde se requiera una protección AC específica y una integración ordenada del sistema.
Características Técnicas
| Característica | Valor |
|---|---|
| Tipo de producto | Cuadro de protección AC |
| Sistema eléctrico | Monofásico |
| Intensidad nominal | 16 A |
| Compatibilidad indicada | SAJ R5-1.5K-S1 |
| Marca / proveedor | Sonne PV |
| Referencia | 04CPACS161206 |
El cuadro se integra en el tramo de salida AC del sistema fotovoltaico, contribuyendo a organizar la protección asociada al inversor. La ejecución monofásica y la intensidad de 16 A responden a la aplicación indicada para el SAJ R5-1.5K-S1, facilitando la selección de un equipo específico para esta combinación.
Resulta apropiado para proyectos de autoconsumo fotovoltaico en viviendas y pequeños negocios que utilicen el inversor compatible señalado. Para asegurar una instalación segura y conforme a la reglamentación aplicable, la selección, el montaje y la verificación deben ser realizados por un instalador cualificado. En CuencaSolar dispones de soporte especializado para resolver dudas de compatibilidad y consultar las condiciones de garantía del producto.
