Elementos incluidos en el cuadro
El cuadro se entrega premontado con los siguientes elementos:
- Envolvente modular aislante con puerta transparente y grado de protección IP65.
- Interruptor automático AC tetrapolar de 20 A, curva C y poder de corte de 10 kA.
- Interruptor diferencial tipo A superinmunizado, con sensibilidad de 30 mA o 300 mA según solicitud.
- Protector contra sobretensiones transitorias AC Tipo II.

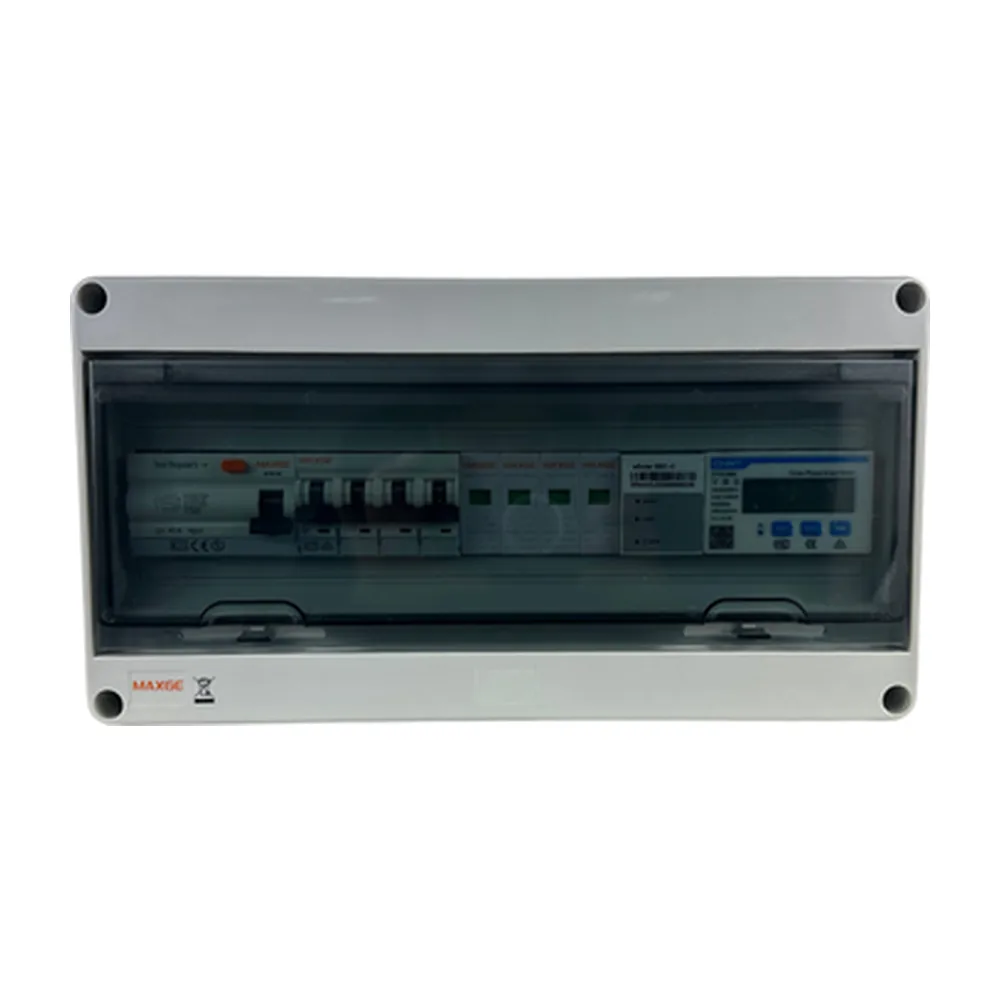

El Cuadro de protección AC trifásico 20 A para SAJ R5/H2/HS3 10-12 kW Sonne PV (04CPACT201810) es una caja modular de conexión diseñada para proteger la salida de corriente alterna de inversores fotovoltaicos trifásicos. Integra en un único conjunto un interruptor automático tetrapolar de 20 A, un diferencial tipo A superinmunizado y un protector de sobretensiones Clase II.
Es una solución indicada para instalaciones de autoconsumo con inversores SAJ R5 10/12 kW T2, H2 10 kW T2 y HS3 10 kW T2. Su envolvente con protección IP65, doble aislamiento y apertura de puerta a 90° ayuda a mantener las protecciones AC agrupadas en un formato compacto para instalaciones residenciales y pequeño terciario.
Características Técnicas
| Grado de protección de la envolvente | IP65 |
| Protección frente a impactos | IK08 |
| Material de la caja | ABS aislante autoextinguible |
| Color | Gris |
| Dimensiones | 195 x 250 x 110 mm |
| Normativas indicadas | UNE-EN 61439-1/-2, UNE-EN 60898-1, UNE-EN 61008-1, UNE-EN 61643-11, UNE-EN 60529 y UNE-EN 62262 |
| Garantía | 3 años |
La protección frente a incidencias eléctricas se concentra en tres elementos coordinados. El magnetotérmico tetrapolar de 20 A y curva C aporta protección automática, con un poder de corte de 6 kA. El diferencial tipo A, con sensibilidad de 30 mA y diseño superinmunizado, está protegido frente a disparos intempestivos. A ello se suma un descargador de sobretensiones Tipo II con In de 20 kA, Imax de 40 kA y nivel de protección Up de 1,5 kV.
Este cuadro resulta adecuado para la línea AC de instalaciones fotovoltaicas trifásicas con los modelos SAJ indicados, tanto en viviendas con suministro trifásico como en pequeños comercios. La envolvente IP65 y su resistencia a impactos IK08 contribuyen a proteger la aparamenta en el entorno de montaje. Cuenta con 3 años de garantía; en CuencaSolar dispondrá además de soporte comercial para confirmar la compatibilidad del cuadro con su inversor antes de realizar el pedido.
