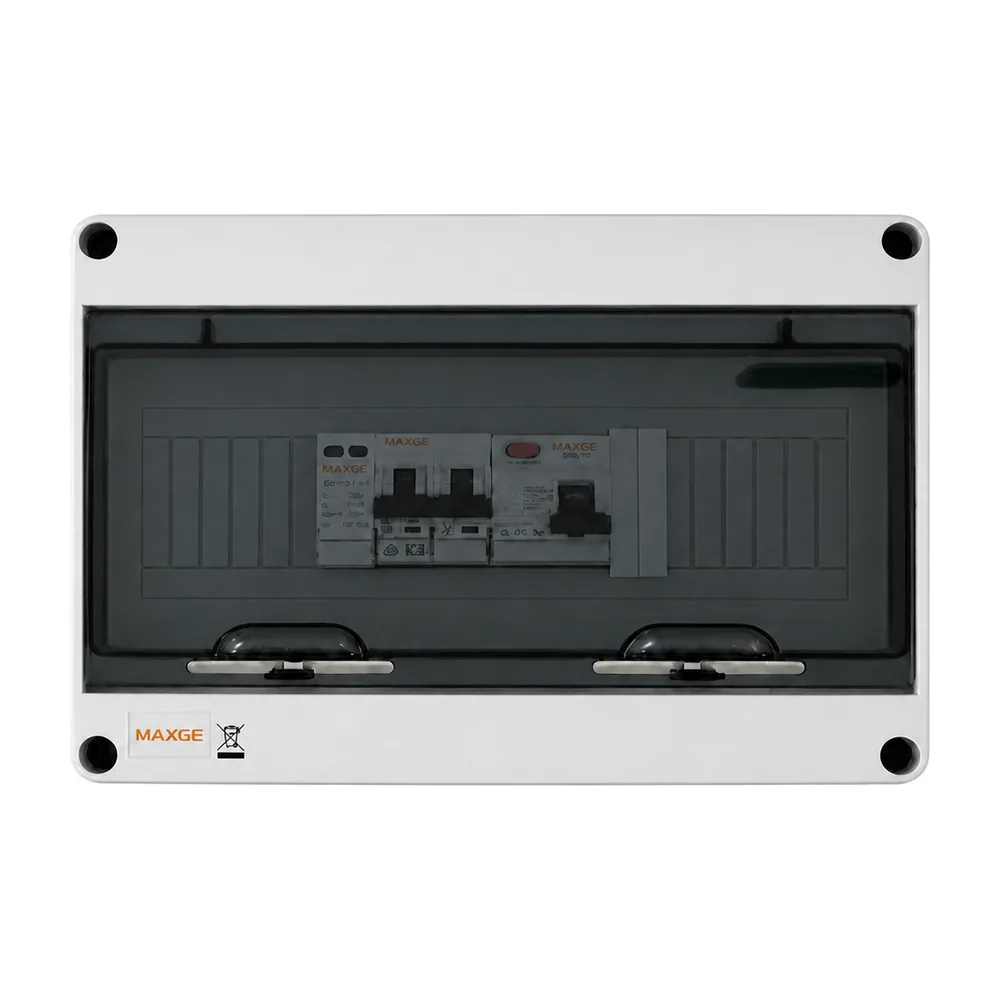

Elementos incluidos en el cuadro
El cuadro se entrega premontado con los siguientes elementos:
- Envolvente modular aislante con puerta transparente y grado de protección IP65.
- Protección automática AC monofásica dimensionada para inversores de 7,2 a 8 kW.
- Interruptor diferencial tipo A superinmunizado, con sensibilidad de 30 mA o 300 mA según solicitud.
- Protector contra sobretensiones transitorias AC Tipo II.
- Dos entradas DC independientes para 2 MPPT.
- Protección automática en cada entrada DC.
- Protector contra sobretensiones transitorias DC Tipo II.
El Cuadro de protección AC/DC monofásico para inversor 7,2-8 kW, 2 MPPT Sonne PV (04CPACDCS402406) está destinado a instalaciones solares fotovoltaicas de autoconsumo que requieren centralizar la protección de los circuitos de corriente continua y corriente alterna asociados al inversor.
Su configuración está orientada a equipos monofásicos de entre 7,2 y 8 kW con 2 MPPT, una solución adecuada para instalaciones con dos entradas de seguimiento independientes. Es especialmente indicado para integraciones con los inversores Voltronic MAX 7,2K y Voltronic MAX II 8K.
Características Técnicas
| Característica | Valor |
|---|---|
| Referencia / MPN | 04CPACDCS402406 |
| Tipo de producto | Cuadro de protección AC/DC |
| Configuración de red | Monofásica |
| Potencia de inversor compatible | 7,2-8 kW |
| Número de MPPT | 2 MPPT |
| Compatibilidad indicada | Voltronic MAX 7,2K y Voltronic MAX II 8K |
Este cuadro permite organizar la parte de protección AC/DC vinculada al inversor fotovoltaico, simplificando el planteamiento del montaje en instalaciones de autoconsumo. La configuración para dos MPPT resulta apropiada cuando el inversor trabaja con dos entradas independientes, por ejemplo, en generadores fotovoltaicos distribuidos en orientaciones o condiciones de funcionamiento diferenciadas.
Está pensado para proyectos residenciales o pequeños sistemas profesionales con inversor monofásico de hasta 8 kW, incluyendo la compatibilidad indicada con Voltronic MAX 7,2K y MAX II 8K. Para confirmar la adecuación al diseño concreto de la instalación y las condiciones de garantía aplicables, cuenta con el soporte técnico de CuencaSolar antes y después de tu compra.
