Elementos incluidos en el cuadro
El cuadro se entrega premontado con los siguientes elementos:

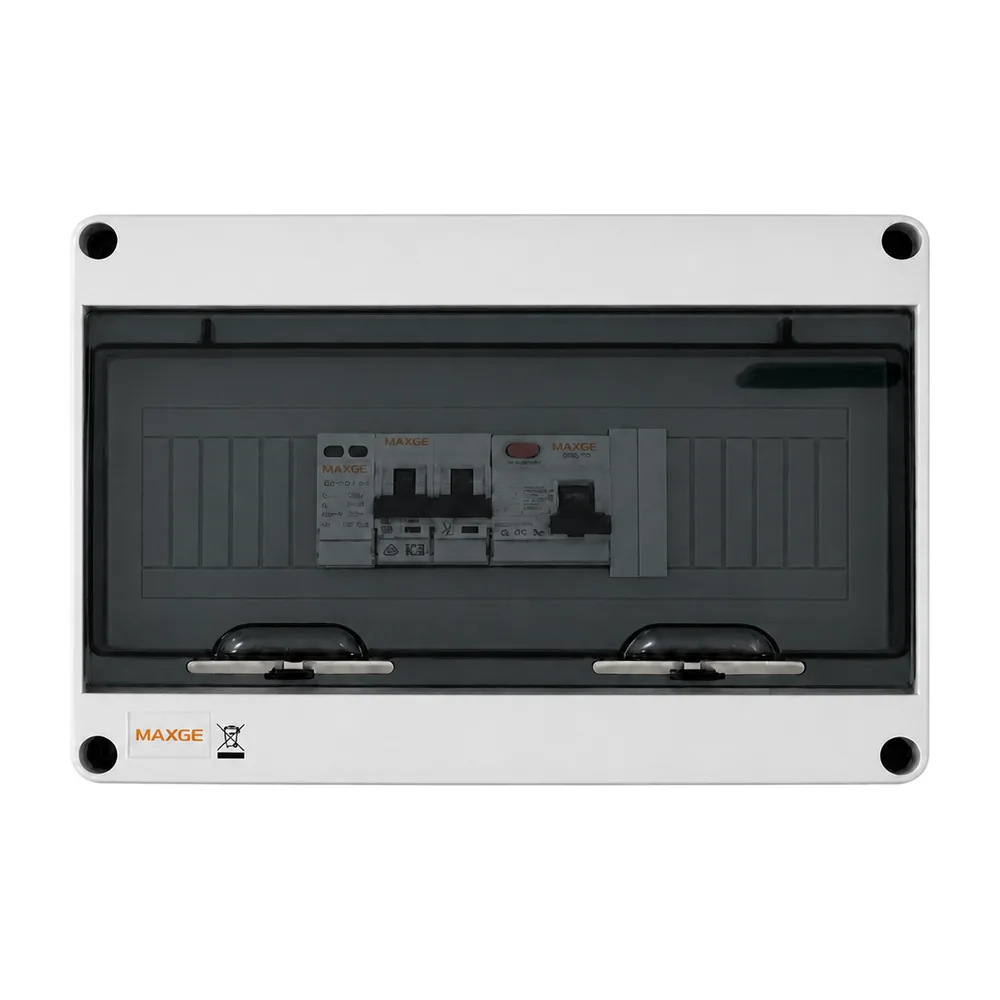

- Envolvente modular aislante con puerta transparente y grado de protección IP65.
- Interruptor automático AC monofásico de 32 A.
- Interruptor diferencial tipo A superinmunizado, con sensibilidad de 30 mA o 300 mA según solicitud.
- Protector contra sobretensiones transitorias AC Tipo II.
- Una entrada DC para 1 string y 1 MPPT, con conectores de conexión rápida.
- Protección automática DC mediante magnetotérmico de 20 A.
- Protector contra sobretensiones transitorias DC Tipo II.
El Cuadro de protección AC 32 A y DC 20 A monofásico, 1 MPPT y 1 string con magnetotérmico Sonne PV (04CPACDCS202410M) reúne en un único equipo la protección de corriente continua y corriente alterna de una instalación solar fotovoltaica. Está concebido para configuraciones monofásicas con un único MPPT y un solo string, habituales en sistemas de autoconsumo de menor tamaño.
Su configuración incorpora protección magnetotérmica, con una intensidad nominal de 32 A en AC y 20 A en DC. La conexión rápida facilita una integración ordenada entre el campo fotovoltaico, el inversor y la instalación eléctrica asociada, siempre mediante instalación realizada por personal cualificado.
Características Técnicas
| Característica | Valor |
|---|---|
| Marca | Sonne PV |
| Referencia / MPN | 04CPACDCS202410M |
| Tipo de cuadro | Protección combinada AC/DC |
| Configuración de red | Monofásica |
| Protección AC | 32 A |
| Protección DC | 20 A |
| Número de MPPT | 1 |
| Número de strings | 1 |
| Sistema de protección indicado | Magnetotérmico |
| Conexión | Rápida |
Este cuadro permite concentrar la protección de los dos tramos esenciales de una planta solar: el lado DC, comprendido entre los módulos y el inversor, y el lado AC, situado a la salida del inversor. Su formato para 1 string evita sobredimensionar la solución en instalaciones con una única línea fotovoltaica, mientras que la compatibilidad de configuración con 1 MPPT se adapta a inversores con un solo seguidor de máxima potencia.
La protección magnetotérmica contribuye a proteger la línea asociada frente a incidencias eléctricas, con valores de 20 A en corriente continua y 32 A en corriente alterna. Es una solución adecuada para autoconsumo monofásico residencial o pequeño terciario que requiera una instalación clara y de conexión ágil. Antes de la compra, confirma el dimensionado con tu instalador; en CuencaSolar dispones de soporte técnico y puedes consultar las condiciones de garantía aplicables al producto.
