Qué incluye esta referencia
- Unidad principal: 1 unidad del producto Conmutador de respaldo monofásico Hoymiles HiSwitch 100 A para sistema HiOne, identificada con la referencia de fabricante HiSwitch-100S-G3.
- Contenido estándar documentado por Hoymiles:
- certificado de conformidad
Esta relación procede de la documentación oficial de familia. Comprueba el contenido del embalaje antes del montaje; no presupone otros elementos.
- Alcance: No se presupone incluido ningún equipo principal ni accesorio adicional.
Consulta otros accesorios Hoymiles y la selección general de accesorios solares.

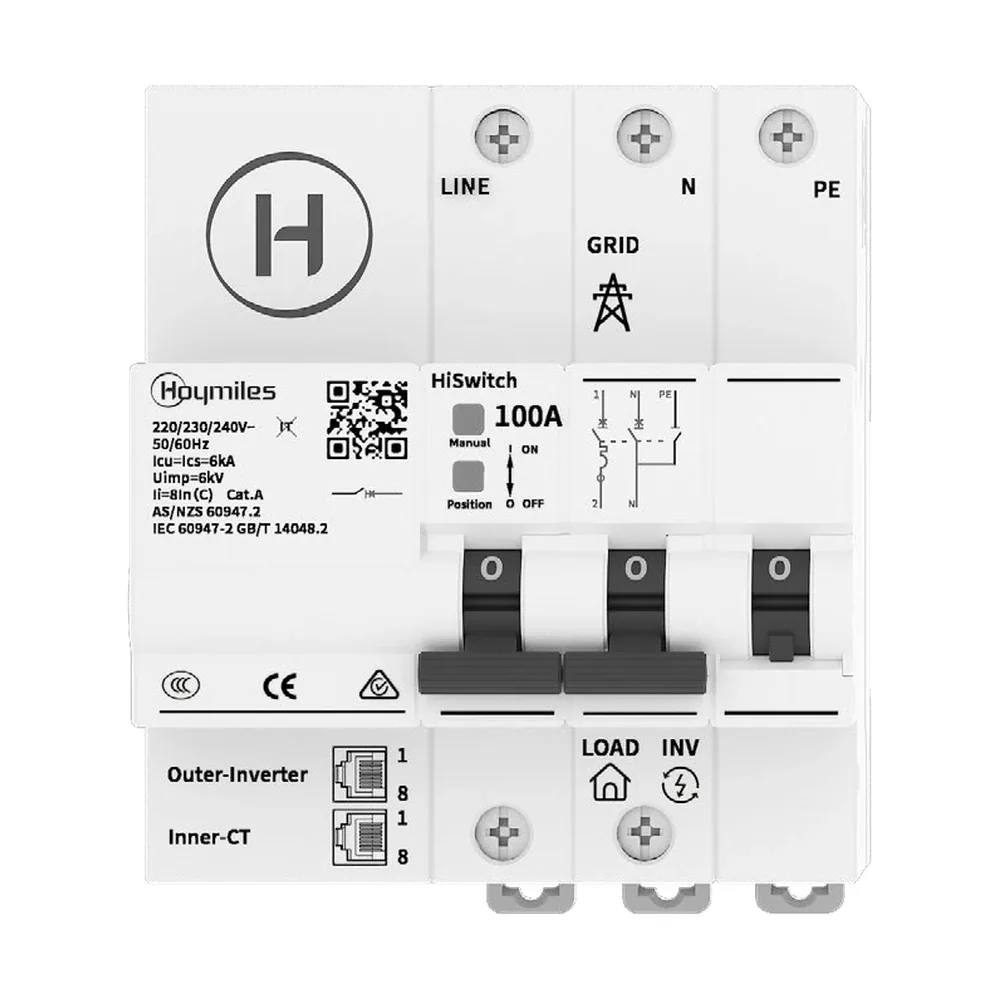

El Conmutador de respaldo monofásico Hoymiles HiSwitch 100 A para sistema HiOne (HiSwitch-100S-G3) está diseñado para gestionar la transición entre red eléctrica y alimentación de respaldo en instalaciones residenciales con sistemas Hoymiles compatibles. Su corriente nominal de 100 A y su configuración monofásica L/N/PE permiten integrarlo en soluciones de respaldo para vivienda.
Este equipo concentra funciones esenciales como protección eléctrica, medición de energía, bypass y transformador de corriente integrado. Su formato para carril DIN facilita una integración ordenada dentro de un cuadro de distribución adecuado, siendo una solución indicada para instalaciones con inversores HiOne-(3.6-12)S-G3.
Características Técnicas
| Característica | Valor |
|---|---|
| Modelo | HiSwitch-100S-G3 |
| Corriente nominal AC | 100 A |
| Tensión nominal AC | 220 / 230 / 240 V |
| Frecuencia nominal AC | 50 / 60 Hz |
| Forma de red | L/N/PE |
| Polos del interruptor automático | 2P |
| Tiempo de conmutación de respaldo | 0 ms |
| Curva de disparo | Tipo C |
| Rango de tensión de funcionamiento | 0,65 – 1,35 Un |
| Corriente de cortocircuito | 6 kA |
| Tensión de aislamiento | 500 V |
| Tensión soportada a impulsos | 4 kV |
| Funciones integradas | Protección contra cortocircuitos y sobrecarga, interruptor automático, medición de energía, respaldo integral, bypass, reconexión manual/automática y CT integrado |
| Dimensiones (ancho × alto × fondo) | 89 × 100 × 79 mm |
| Peso | 539 g |
| Montaje | Carril DIN |
| Temperatura de funcionamiento | -30 a +75 °C |
| Temperatura de almacenamiento | -40 a +85 °C |
| Humedad relativa | 0 a 95 %, sin condensación |
| Altitud máxima | ≤ 2000 m |
| Grado de protección | IP20 |
| Interfaz de comunicación | RS485, RJ45 |
| Inversores compatibles | HiOne-(3.6-12)S-G3 |
En una instalación correctamente configurada con un sistema compatible, la conmutación nominal de 0 ms permite gestionar el paso a alimentación de respaldo ante una interrupción de la red. El HiSwitch integra protección contra cortocircuitos, protección contra sobrecarga, medición de energía, función de bypass, reconexión manual/automática y CT integrado, reduciendo la necesidad de instalar estos elementos como dispositivos independientes.
Su compatibilidad está limitada específicamente a los inversores monofásicos HiOne-(3.6-12)S-G3; no debe emplearse como sustituto del modelo trifásico. El equipo se instala en carril DIN y cuenta con protección IP20, por lo que debe ubicarse dentro de un cuadro de distribución adecuado, sin exposición directa a la intemperie. La instalación y configuración deben ser realizadas por personal cualificado; para resolver dudas de integración, CuencaSolar ofrece atención técnica especializada y puede consultar las condiciones de garantía aplicables antes de la compra.
