Un ATS Toscano puede conmutar las cargas entre la red y la salida de respaldo de un Deye, si el esquema y ambos equipos son compatibles. Puede aportar una vía de alimentación alternativa, pero no garantiza suministro ininterrumpido ni resuelve cualquier avería del inversor.
Esta guía revisa el montaje ilustrado con el T2P63-ATS-E, explica la medida de consumo y corrige la interpretación de los microinterruptores: no existe un ajuste universal de «los cuatro DIP en ON» para todos los Deye. Revisión documental: 24/10/2026. El conexionado y las pruebas deben realizarlos profesionales cualificados.
ATS Toscano, salida ATS de Deye y COMBI PRO MAX: qué hace cada uno
El interruptor de transferencia conmuta circuitos de potencia entre dos fuentes. La salida denominada ATS del Deye documentado es una señal para el circuito previsto por el fabricante, relacionada con la gestión de neutro y tierra; no es una tercera salida para alimentar la vivienda. COMBI PRO MAX utiliza otra arquitectura de protección y control de backup para inversores compatibles.
La referencia del montaje es Toscano T2P63-ATS-E, bipolar de 63 A. Antes de adquirirlo o instalarlo, confirma la placa, documentación de esa unidad, prioridad de fuentes y condiciones de conmutación. Los 63 A no indican la potencia que podrá producir el inversor ni sustituyen las protecciones del circuito.
Si buscas el esquema de COMBI PRO MAX, utiliza la guía de protecciones y enlaces a sus PDF oficiales. No conectes sus bornes siguiendo un dibujo de T2P63-ATS-E: el nombre Toscano no hace equivalentes los equipos.
Cómo se organiza el montaje con red y LOAD del inversor
En el ejemplo original, la fuente I es la red, la fuente II procede de LOAD y la salida común alimenta las cargas seleccionadas. El instalador debe contrastarlo con el marcado de la unidad y su manual, dimensionar los circuitos y asegurar el enclavamiento que impide unir indebidamente ambas fuentes.
Decide con el profesional qué circuitos tendrán respaldo. Alimentar todo el cuadro no significa poder encender todos los aparatos a la vez: deben respetarse potencia continua, arranques, límites por fase y energía disponible. Un bypass de mantenimiento y una transferencia automática tampoco cumplen exactamente la misma función.
Imágenes del montaje original
Estas imágenes identifican el equipo y las conexiones mostradas en la demostración. No sustituyen el esquema de ejecución de otra instalación. Antes de intervenir se deben aislar todas sus fuentes y verificar ausencia de tensión; quitar solo la red no desenergiza necesariamente el inversor ni su salida LOAD.

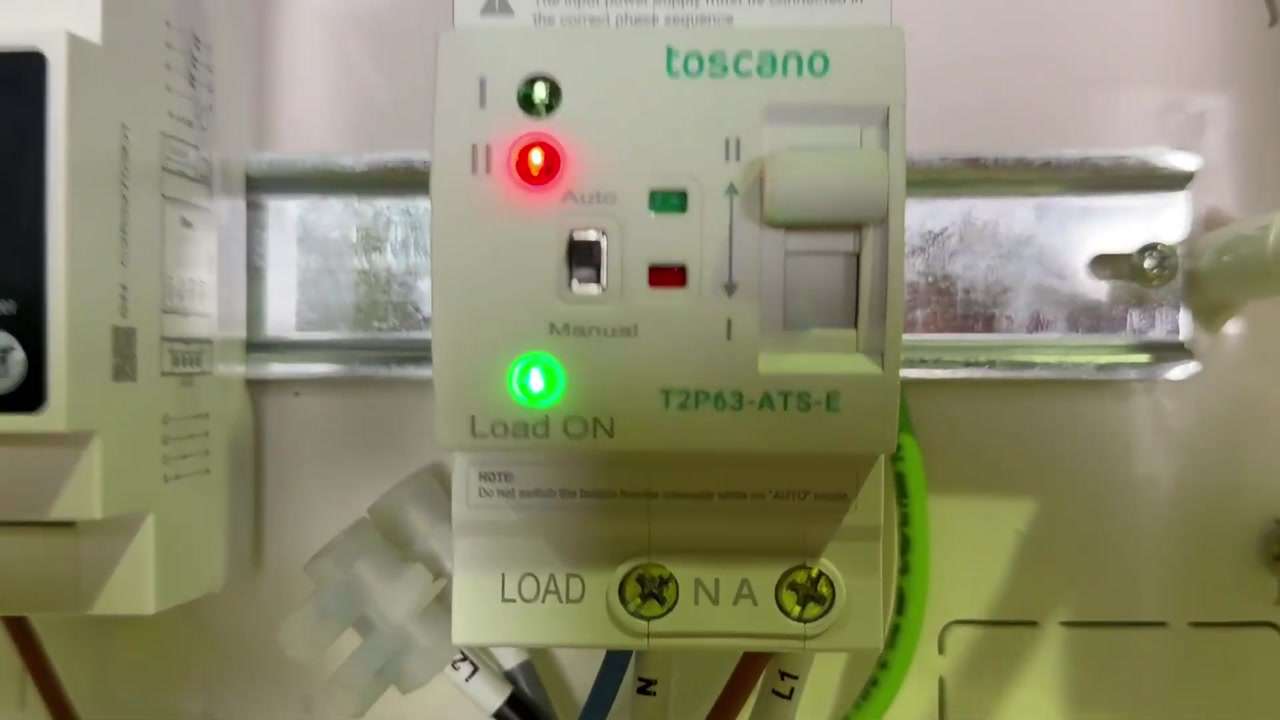

Selector de funcionamiento del ATS mostrado. El uso manual debe seguir sus instrucciones; no se fuerza el mando mientras actúa el mecanismo automático.

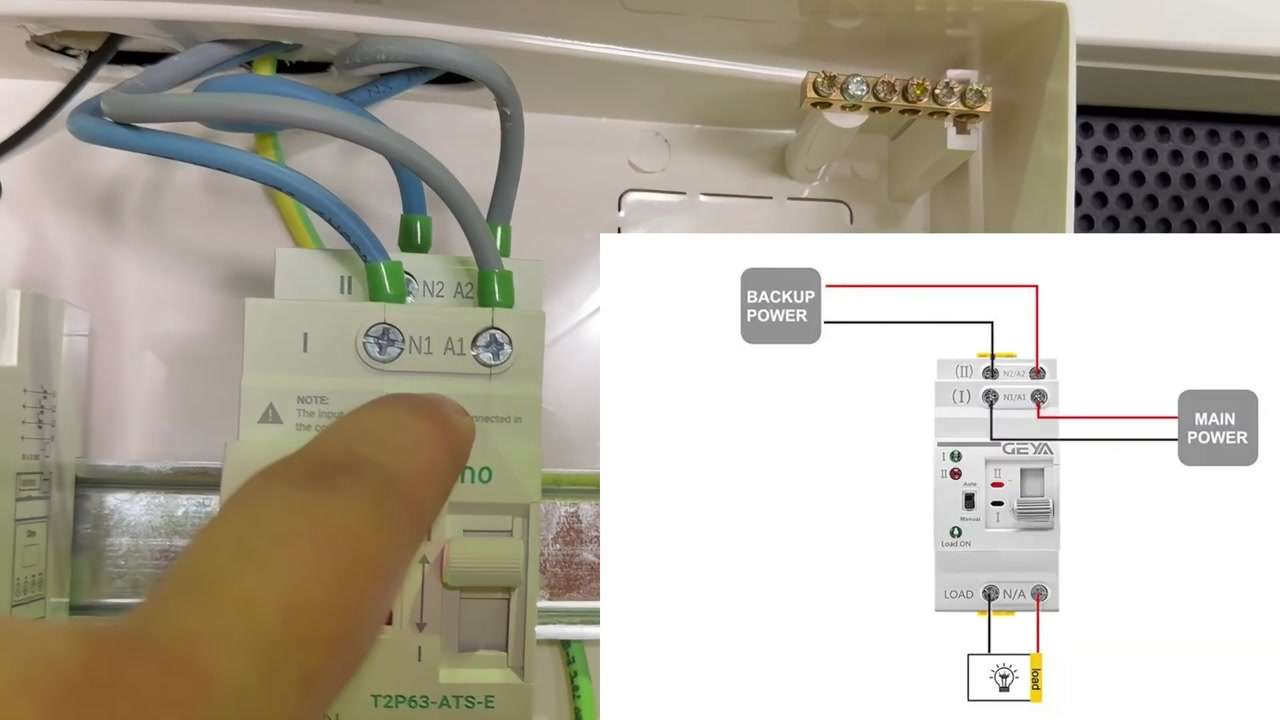

Entrada de la fuente I en el ejemplo. La identificación de fase y neutro debe comprobarse en la unidad instalada.

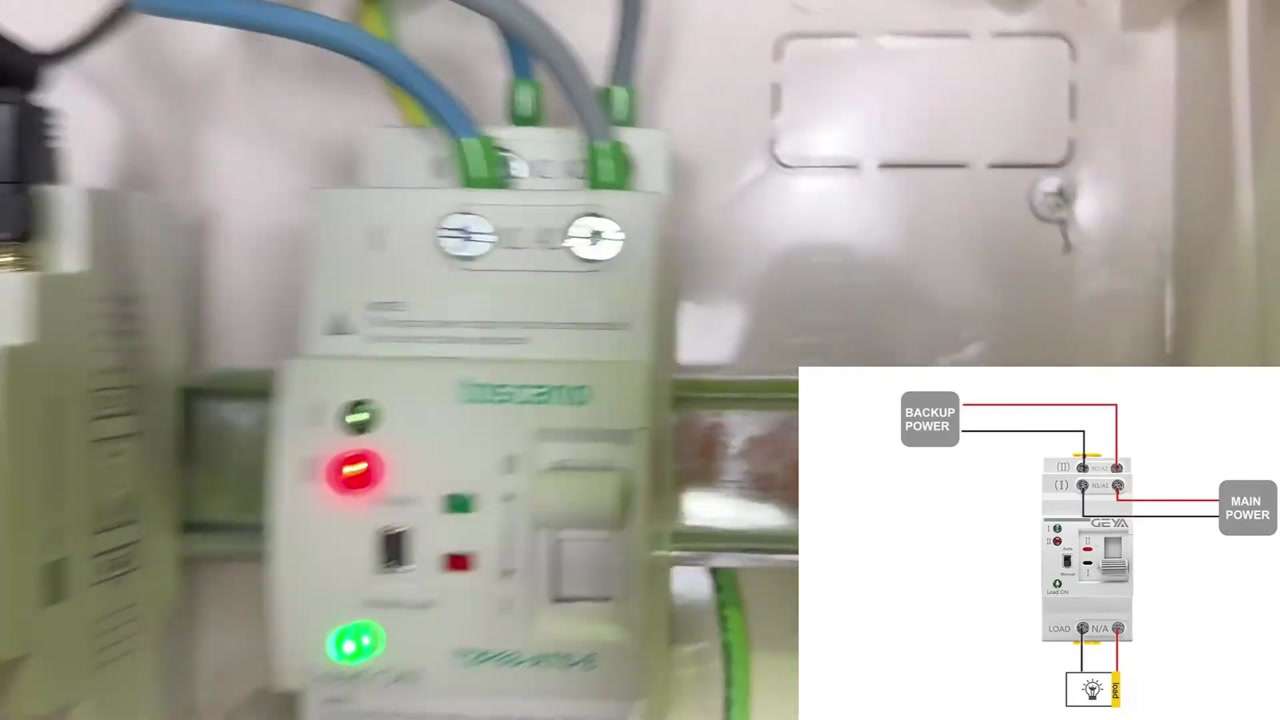

Entrada de la fuente II procedente de LOAD en el ejemplo, con las protecciones que corresponden al circuito.

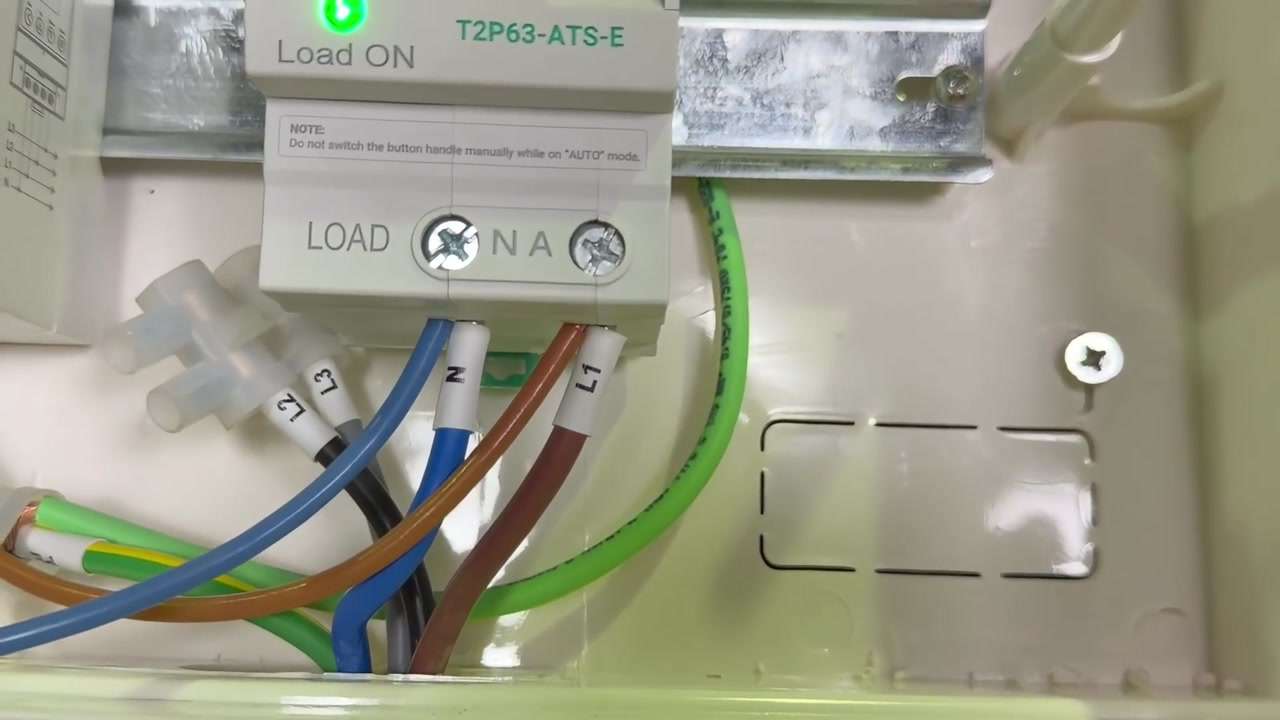

Salida hacia las cargas seleccionadas. La continuidad de tierra de protección y la conmutación del neutro requieren revisar el conjunto del esquema.
Medida de red: CT o contador compatible
Si las cargas reciben alimentación por una vía exterior a LOAD, el inversor necesita medir los flujos en el punto adecuado para regular el autoconsumo. Según el modelo y configuración, se emplea su CT o un contador externo expresamente compatible. No basta con que el contador tenga RS485.

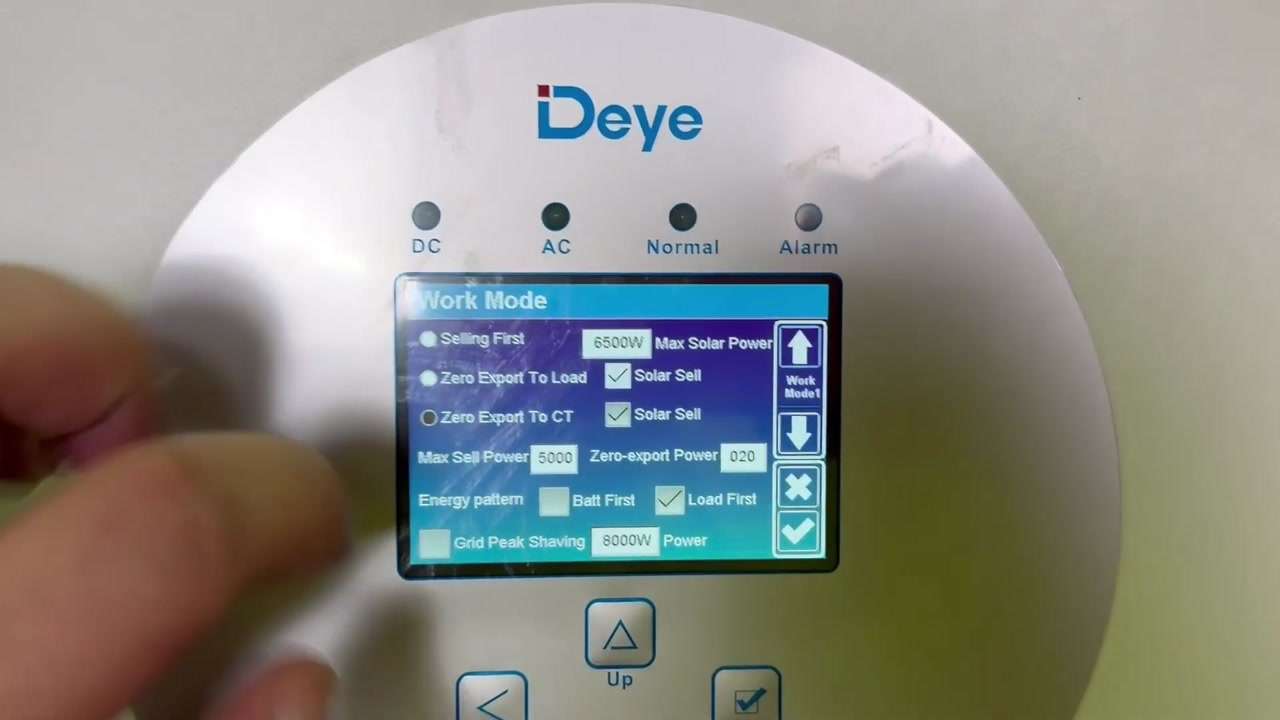

La captura original muestra Zero Export to CT. Es un modo ligado al diseño y a la medida externa; no una casilla obligatoria en todo sistema. La ubicación, orientación y configuración de la medida deben abarcar las cargas y generación previstas. Comprueba importación y exportación con una prueba controlada de consumo.
Solar Sell depende de la modalidad autorizada y de la configuración completa. Desmarcar una casilla no demuestra por sí solo que el sistema antivertido esté correctamente instalado y verificado. Consulta la guía de configuración Deye y selección de medidores.
DIP switches y Signal Island Mode: consultar el hardware exacto
El manual Deye SUN-3.6–10K-SG05LP1-EU-AM2-P de abril de 2026, página impresa 14, distingue interruptores ATS, resistencias de comunicación en paralelo y alimentación de 5 V del puerto de medida. Sus funciones son distintas. El bloque ATS activa o desactiva la salida de control prevista; los interruptores de comunicación no son una orden universal de unión N-PE.

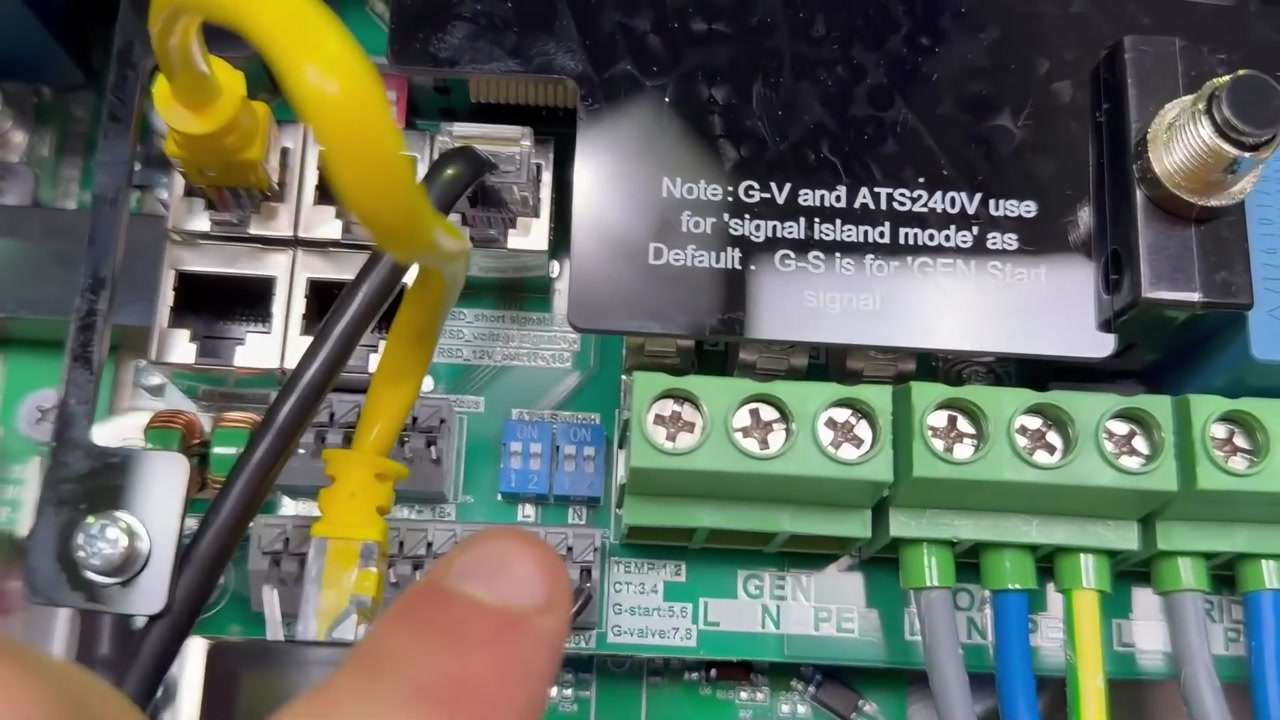

La fotografía anterior pertenece al montaje original. No copies sus posiciones en otro equipo. Comprueba referencia completa, revisión de placa y manual aplicable antes de cambiar un microinterruptor. La disposición física puede variar entre generaciones.

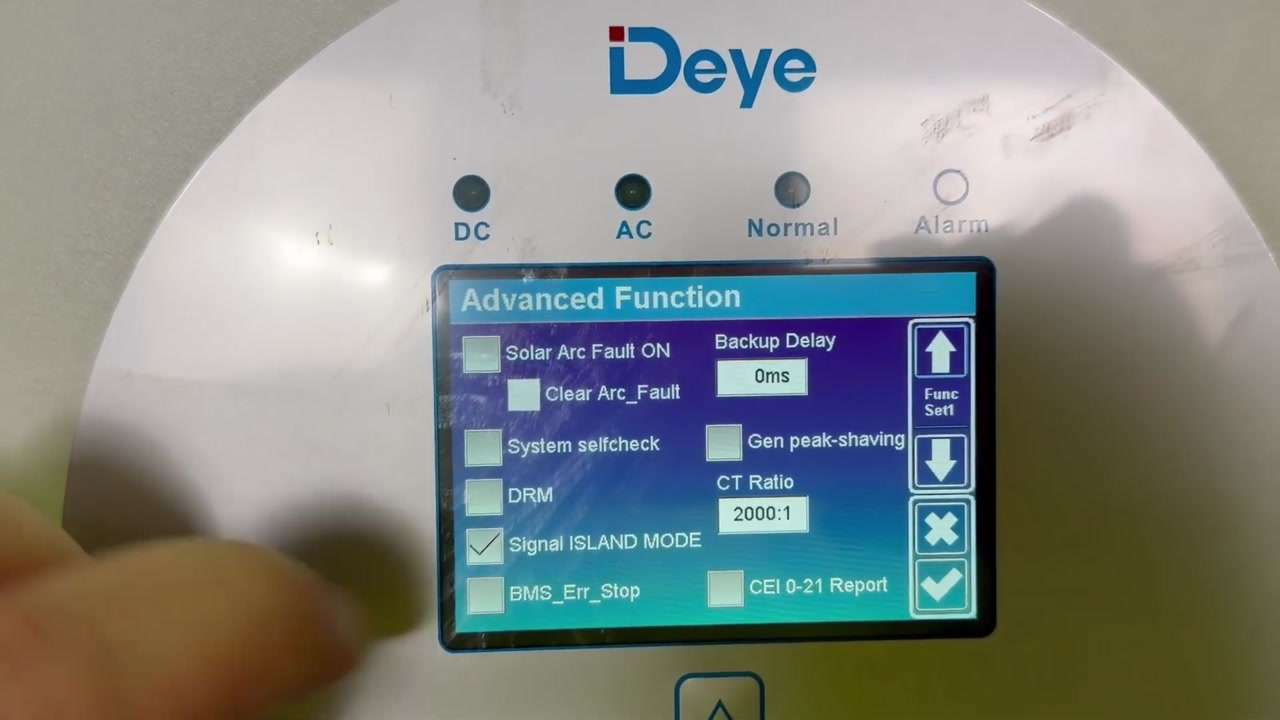

Signal Island Mode debe corresponder al circuito de neutro y protección diseñado. En la página impresa 43 del manual citado, Deye describe un relé externo gobernado por la señal ATS y advierte que ciertas versiones de hardware ya incorporan ese relé. Por tanto, ni una casilla ni cuatro DIP prueban por sí solos que exista la referencia correcta en isla.
El instalador debe comprobar la relación N-PE en cada estado y el funcionamiento de las protecciones diferenciales. No se añade un puente permanente entre neutro y tierra como remedio genérico. Un disparo al pasar a backup también puede deberse a neutros compartidos, duplicación de enlaces o defectos de aislamiento; no se diagnostica únicamente por ese síntoma.
Pruebas que debe superar la instalación
| Situación | Resultado previsto en el diseño | Límite que no debe ocultarse |
|---|---|---|
| Red disponible y respaldo disponible | Alimentación desde la fuente prioritaria del equipo | La prioridad del ATS debe coincidir con la estrategia de autoconsumo |
| Red ausente y respaldo operativo | Las cargas seleccionadas pasan al respaldo | Hay un tiempo de interrupción; comprobar tolerancia de los receptores |
| Red disponible e inversor fuera de servicio | La vía de red puede mantener las cargas si el esquema lo permite | Una avería que dispare protecciones comunes puede impedirlo |
| Red ausente y batería/solar insuficientes | Desconexión o limitación según el sistema | El ATS no crea energía ni aumenta la potencia del inversor |
| Regresa la red | Retorno conforme a la prioridad y temporizaciones | Verificar sincronización, neutro y protecciones durante la transición |
La prueba se prepara con cargas compatibles y una secuencia segura. Se registran fuente seleccionada, disponibilidad real de LOAD, tiempo de interrupción y actuación de protecciones con red y en isla. Para cargas que requieren continuidad estricta, hay que comprobar si necesitan un SAI específico: «automático» no significa «sin corte».
Si el ATS no conmuta o salta el diferencial
No conmuta: comprobar selector, presencia y calidad de ambas fuentes, prioridad, temporización, protecciones y estado real de la salida del inversor. Que se encienda una pantalla no demuestra tensión válida en LOAD.
Conmuta, pero las cargas se apagan: revisar tiempo de transferencia, potencia y arranque de los receptores, disponibilidad de batería y límites del inversor. El ATS no compensa la falta de energía.
Dispara el diferencial: registrar si ocurre al perder o recuperar la red y revisar neutros, tierra, aislamiento y coordinación. Sigue la guía de diagnóstico del diferencial; no aumentes sus mA para ocultar el problema.
Vídeo original y datos para revisar tu caso
El vídeo conserva la demostración original. Para otras versiones de hardware, los ajustes deben verificarse con su documentación; la explicación actualizada de esta página evita tratar aquellas posiciones de DIP como una instrucción general.
Para consultar tu montaje, prepara modelos y revisiones de ATS e inversor, esquema, protecciones, medida CT/contador, batería y lista de cargas críticas. Puedes consultar los inversores Deye y la calculadora de kits solares como apoyo al dimensionado.








Tengo todo el consumo de la casa en la salida de Load (inversor Deye 6K y batería Deye 5K, con 5.1 kW en paneles solares). Si se corta el suministro de la RED no pasa nada, pues está la salida Load alimentando el sistema, pero si habiendo RED apago el inversor, la casa se queda a oscuras. He visto el video del ATS Toscano en el que se conecta la salida Load del inversor a la línea 2 del ATS. En condiciones normales de suministro de la RED y estando ésta conectada a la línea 1 del ATS, lo normal será que el ATS sólo proporcione corriente en su salida (a la casa) procedente de la RED y no utilice, por tanto la producida por el inversor. ¿No sería más lógico que se conectara la salida Load del inversor a la linea 1 del ATS y la RED a la línea 2? de esta forma la casa siempre estaría alimentada por la producida por el inversor y baterías y en caso de fallo del inversor, entonces el ATS cambiaría su alimentación a la línea 2, la de la RED.
Perdona la tardanza. Es mejor verlo con los datos de tu instalación. Por WhatsApp (https://wa.me/34641322236) lo vemos contigo. · Respuesta automática con IA
Mi instalación es de las antiguas y es fase-fase sin neutro, el modo isla no debería seleccionarlo verdad. Gracias y saludos
Perdona la tardanza. Depende de cada instalación, así que mejor verlo contigo: escríbenos por WhatsApp (https://wa.me/34641322236). · Respuesta automática con IA
