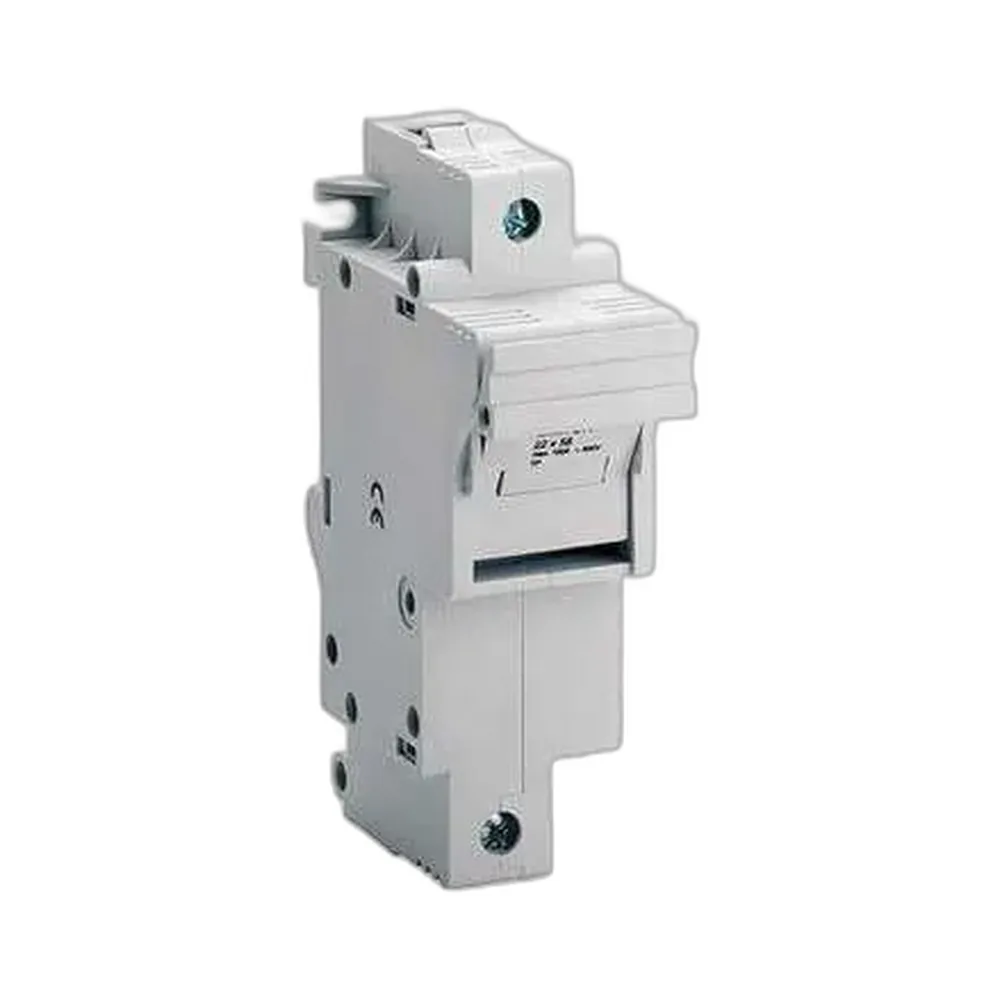

El Portafusibles 22×58 es un componente esencial para la protección de circuitos en instalaciones de baja tensión, tanto industriales como solares fotovoltaicas. Diseñado como una base monopolar (1P), ofrece una solución robusta y fiable para alojar fusibles cilíndricos de 22×58 mm, gestionando intensidades nominales desde 63 A hasta 125 A y tensiones de hasta 690 V CA/CC, con modelos específicos que alcanzan los 1000 V DC para aplicaciones solares.
Construido con material termoplástico autoextinguible y libre de halógenos, este portafusibles garantiza una seguridad superior al prevenir la propagación de llamas. Su diseño inteligente no solo cumple con las normativas más estrictas como la IEC 60947-3, sino que también funciona como un seccionador bajo carga, permitiendo un aislamiento seguro del circuito para tareas de mantenimiento. Es la elección predilecta de instaladores profesionales que buscan fiabilidad, seguridad y facilidad de montaje en cuadros eléctricos y cajas de strings.
Características Técnicas
| Característica | Valor |
|---|---|
| Tipo de Base | Monopolar (1P) |
| Tamaño de Fusible Compatible | Cilíndrico 22×58 mm |
| Intensidad Nominal | 63 A a 125 A |
| Tensión Nominal | Hasta 690 V CA/CC (modelos solares hasta 1000 V DC) |
| Poder de Corte | Hasta 120 kA (según fusible utilizado) |
| Montaje | Carril DIN 35 mm |
| Material | Termoplástico autoextinguible (UL 94-V0), libre de halógenos |
| Grado de Protección | IP20 (protección contra contactos directos) |
| Temperatura de Operación | -5°C a +40°C |
| Sección de Cable Admitida | 2,5 mm² a 70 mm² |
| Normativa Principal | IEC 60269-2, IEC 60947-3, UNE-EN 60269-1, RoHS |
La fiabilidad del Portafusibles 22×58 reside en su avanzada tecnología y su construcción de calidad industrial. Su diseño modular seccionable no solo simplifica la instalación, sino que también eleva la seguridad al permitir la interrupción del circuito de forma visible y segura. Para aplicaciones fotovoltaicas, su cámara de extinción de arco está optimizada con conductos de ventilación que mejoran la disipación de gases durante el disparo de fusibles en corriente continua, protegiendo eficazmente cada string de paneles solares contra sobrecorrientes y cortocircuitos.
Este componente es compatible con una amplia gama de fusibles industriales tipo gG y aM, lo que lo convierte en una solución versátil para la protección de líneas, motores y otros equipos en cuadros de distribución. Su pleno cumplimiento con el Reglamento Electrotécnico para Baja Tensión (REBT) y las directivas europeas RoHS y RAEE asegura una integración perfecta en cualquier proyecto profesional, garantizando no solo el rendimiento sino también la sostenibilidad. Al elegir este portafusibles en CuencaSolar.es, inviertes en un producto duradero, seguro y respaldado por nuestra garantía y soporte técnico especializado.
