Qué incluye esta referencia
- Unidad principal: 1 unidad del producto Medidor inteligente trifásico Hoymiles Meter 1T G3, identificada con la referencia de fabricante Meter-1T-G3.
- Alcance: No se presupone incluido ningún transformador de corriente externo ni otro elemento que no esté identificado expresamente.
Consulta otros accesorios Hoymiles y la selección general de accesorios solares.

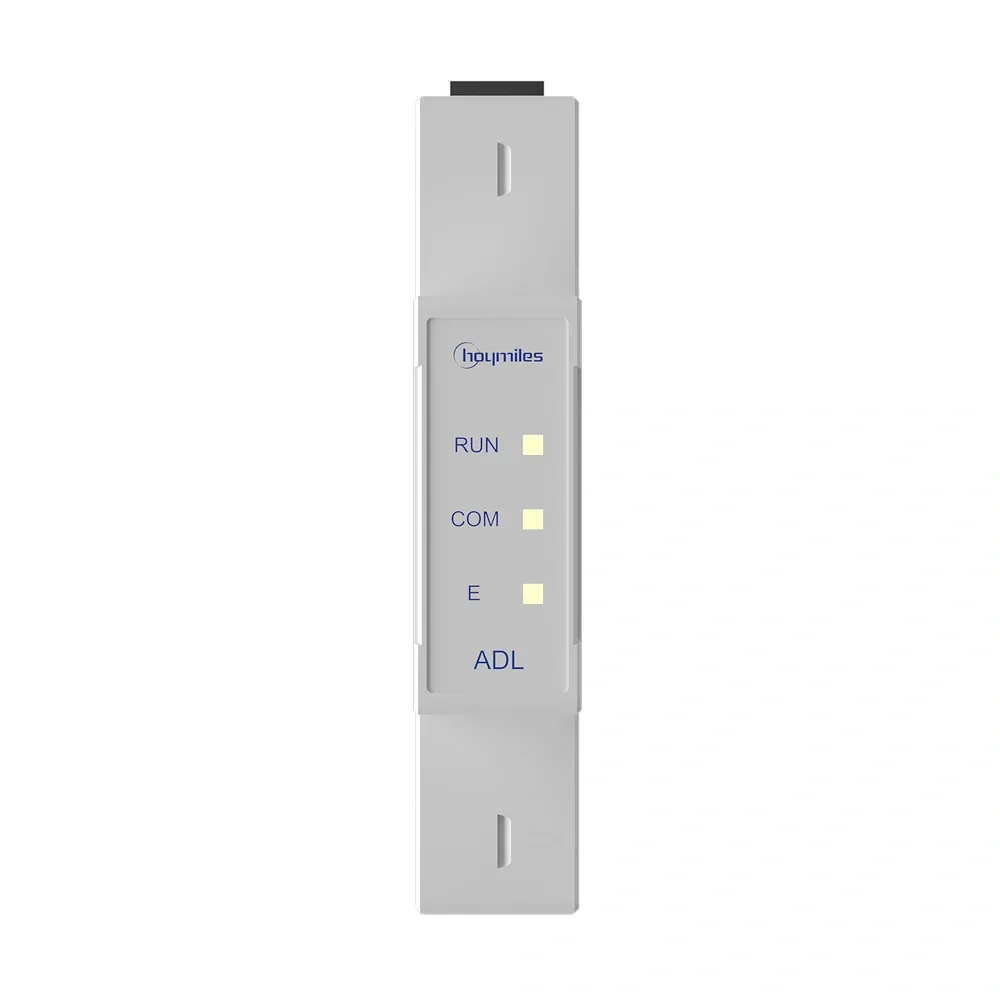

El Medidor inteligente trifásico Hoymiles Meter 1T G3 es un contador eléctrico multifunción para instalaciones de energía solar y gestión energética con red de tres fases y cuatro hilos. Permite muestrear, medir y supervisar parámetros eléctricos, transmitiendo los datos mediante RS485 y protocolo Modbus RTU a equipos compatibles.
Su medición bidireccional ayuda a conocer los flujos de energía importada y exportada en sistemas fotovoltaicos conectados a red, instalaciones con microinversores, almacenamiento energético y configuraciones con acoplamiento AC. Se instala en carril DIN y trabaja con transformadores de corriente externos compatibles de 120 A / 40 mA con conector RJ45. La documentación no confirma la inclusión de los CT en el embalaje; consúltalo antes de finalizar el pedido.
Características Técnicas
| Característica | Valor |
|---|---|
| Modelo | Meter-1T-G3 |
| Tipo de red | Trifásica de cuatro hilos |
| Tensión nominal de entrada | 3 × 230/400 V |
| Rango de tensión de entrada | 3 × 230/400 V ±20% |
| Corriente nominal de entrada | 120 A |
| Transformador de corriente compatible | CT externo 120 A / 40 mA con conector RJ45 |
| Frecuencia de red | 50 Hz (±0,5%) |
| Consumo propio | <0,2 VA |
| Precisión de tensión, corriente y potencia | ±0,5% |
| Precisión de energía activa | Clase B (transformador de corriente de núcleo partido) |
| Interfaz de comunicación | RS485 |
| Protocolo de comunicación | Modbus RTU |
| Velocidad de respuesta | ≤100 ms para tensión, corriente y potencia; ≤1 s para energía eléctrica |
| Temperatura de funcionamiento | -40 a +70 °C |
| Montaje | Carril DIN |
| Grado de protección | IP20 |
| Dimensiones (ancho × alto × fondo) | 18 × 108,2 × 70 mm |
| Peso | 63,15 g |
Con una precisión de ±0,5% en tensión, corriente y potencia, este equipo proporciona datos fiables para el seguimiento energético. Su respuesta de hasta 100 ms para variables instantáneas permite reflejar rápidamente las variaciones de consumo y generación. Además, incorpora detección de inversión de CT y adaptación de la secuencia de fases, facilitando la puesta en marcha conforme al diseño de la instalación.
El Meter-1T-G3 puede utilizarse en sistemas de fotovoltaica conectada a red, microinversores, almacenamiento residencial y soluciones de acoplamiento AC. Las funciones de gestión de exportación y control de carga o descarga de batería dependen del inversor y de la configuración compatibles. Su protección IP20 requiere montaje dentro de una envolvente adecuada, y la instalación debe ser realizada por personal cualificado. En CuencaSolar puedes contar con asesoramiento técnico para validar la integración del contador, los CT externos y la comunicación Modbus RTU antes de su instalación.
