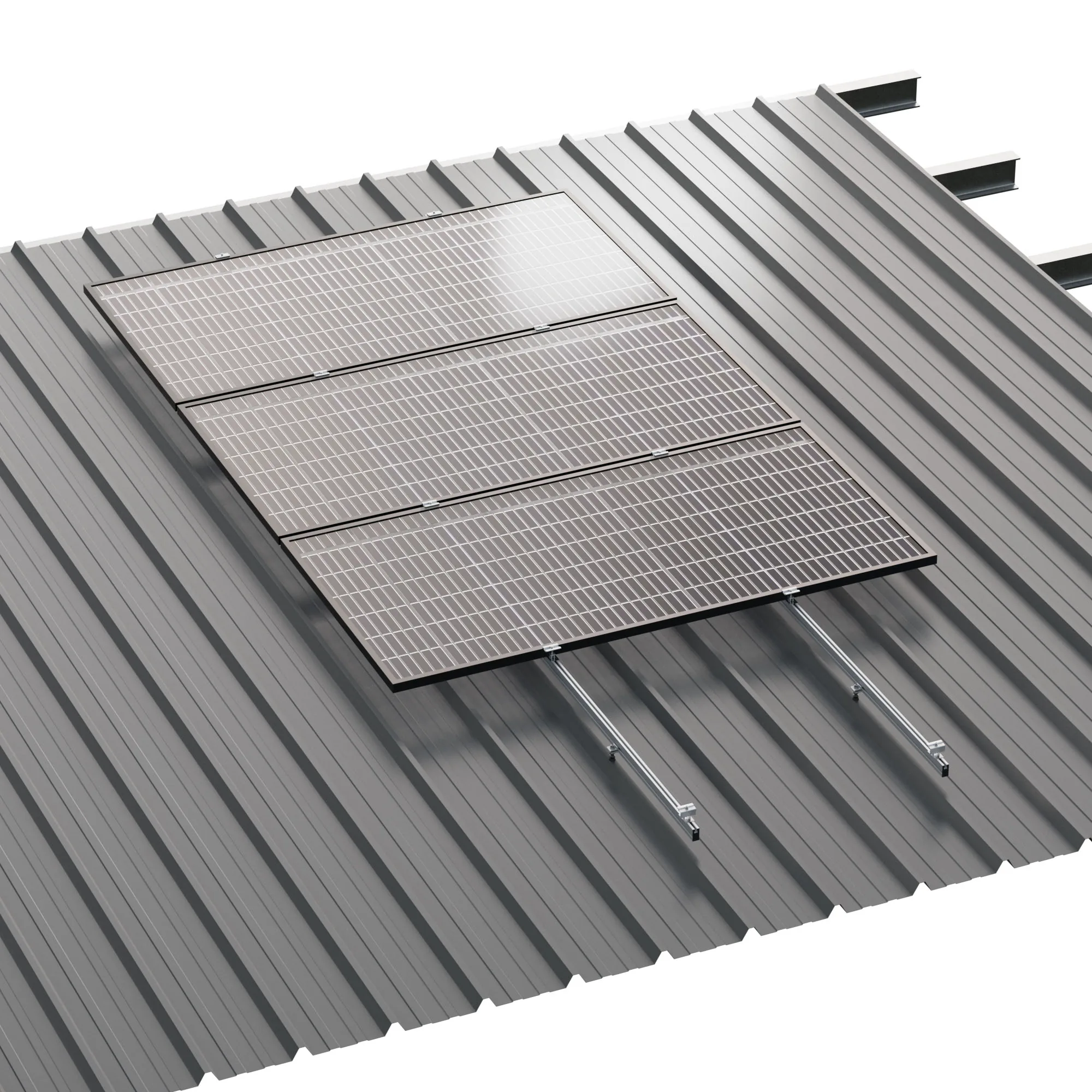

El Kit de Estructura Sunfer Coplanar para Cubierta Metálica 01.1V es la solución definitiva para instalar 4 paneles solares en vertical sobre tejados de chapa o panel sándwich. Este sistema de carril continuo, perteneciente a la reconocida familia Sunfer 01.1V, está diseñado para anclarse directamente a las correas metálicas de la cubierta mediante varillas roscadas, garantizando una sujeción robusta y segura que transmite las cargas a la estructura principal del edificio.
Fabricado con materiales de la más alta calidad, como el aluminio EN AW 6005A T6 de alta resistencia y la tornillería de acero inoxidable A2-70, este kit asegura una durabilidad excepcional frente a la corrosión y las inclemencias meteorológicas. Además, su diseño incorpora juntas de estanqueidad EPDM en cada punto de fijación, protegiendo la cubierta contra cualquier tipo de filtración. Es la elección ideal tanto para instalaciones residenciales como industriales que buscan una integración perfecta, segura y duradera.
Características Técnicas
| Característica | Valor |
|---|---|
| Fabricante | Sunfer |
| Modelo / Referencia | 01.1V / 01.1V4-C |
| Tipo de Estructura | Coplanar de carril continuo |
| Superficie de Instalación | Cubierta metálica (chapa, panel sándwich) |
| Capacidad del Kit | 4 módulos fotovoltaicos |
| Disposición de Módulos | Vertical (retrato) |
| Material Perfilería | Aluminio EN AW 6005A T6 |
| Material Tornillería | Acero inoxidable A2-70 |

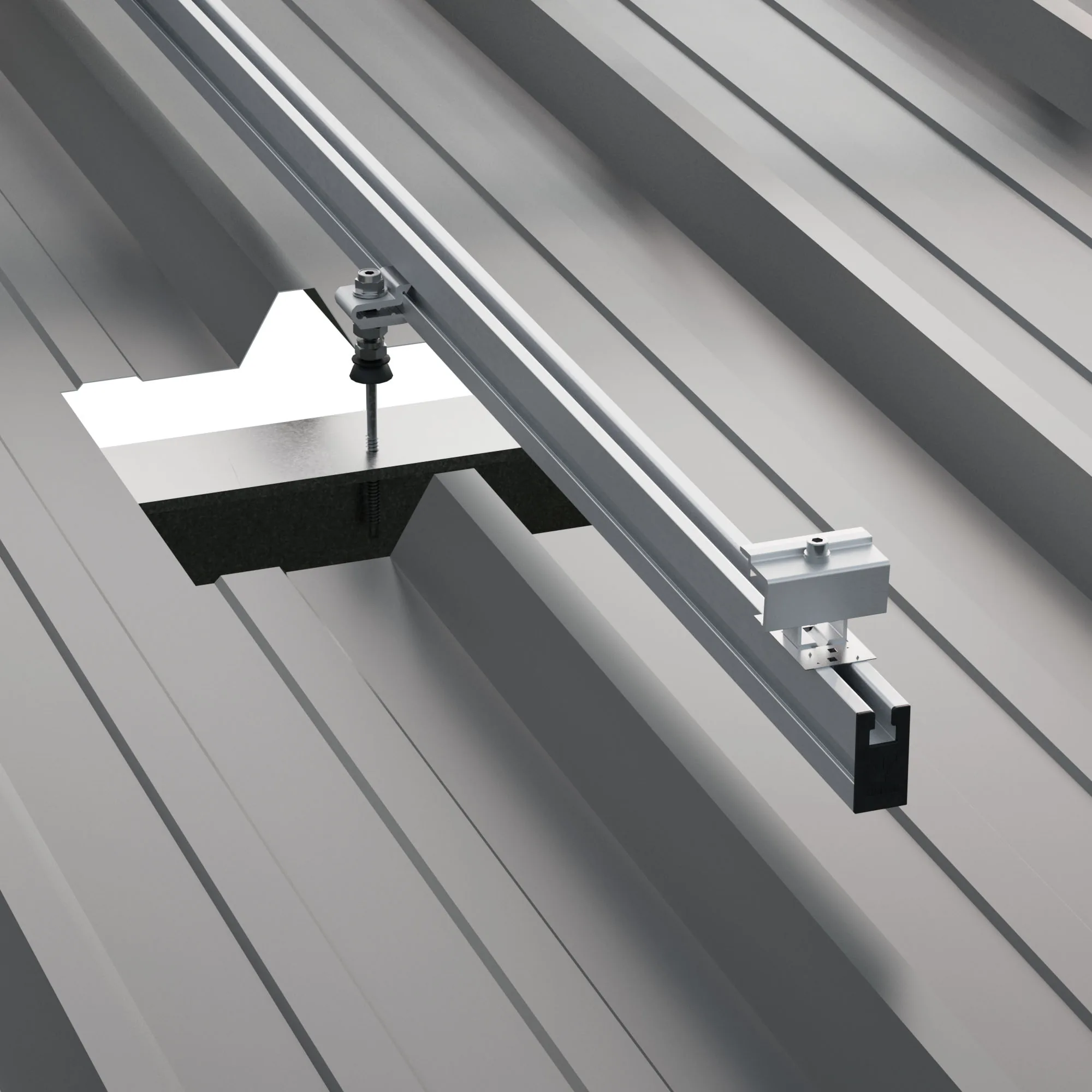

| Sistema de Anclaje | Varilla roscada a correas metálicas |
| Estanqueidad | Junta de estanqueidad EPDM |
| Espesor de Marco Compatible | 30 – 45 mm |
| Dimensiones Máx. Módulo | Aprox. 2279 x 1150 mm |
| Peso Bruto del Kit | ~ 11 kg |
| Garantía | Hasta 25 años (estructural) |

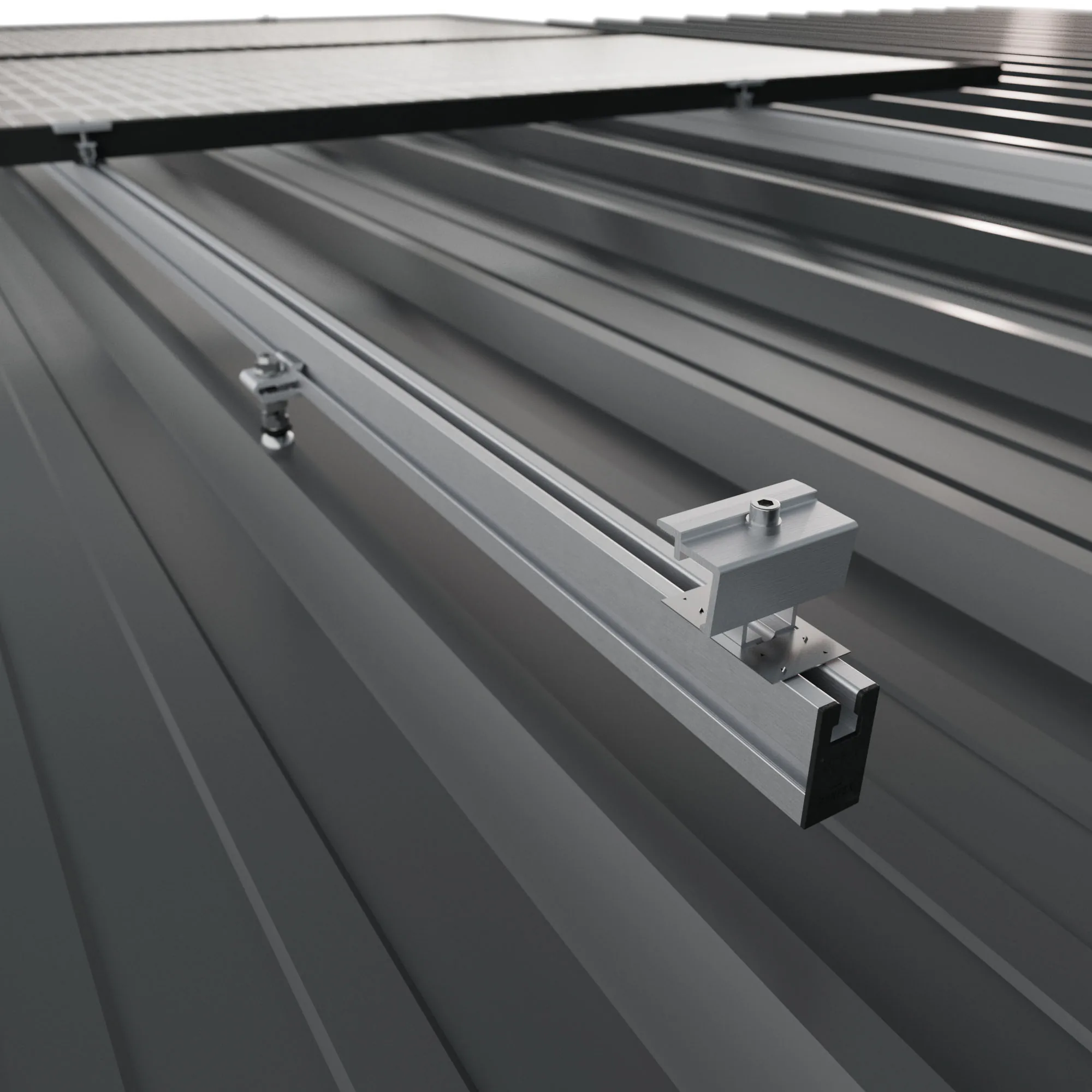

La ingeniería detrás del sistema Sunfer 01.1V se centra en la seguridad y la eficiencia de montaje. El diseño de carril continuo no solo simplifica la instalación, sino que también distribuye de manera uniforme las cargas de viento y nieve a lo largo de toda la fila de paneles, minimizando los puntos de estrés. El método de anclaje directo a correas es fundamental, ya que evita la deformación de la chapa y asegura que la instalación permanezca estable y segura durante décadas, incluso bajo cargas de viento de hasta 29 m/s.
Este kit destaca por su versatilidad, siendo compatible con la mayoría de cubiertas metálicas del mercado, incluyendo panel sándwich de 3 y 5 nervios, chapa simple, ondulada e incluso imitación teja. Las prensas de sujeción ajustables permiten trabajar con una amplia gama de módulos fotovoltaicos con espesores de marco de entre 30 y 45 mm, ofreciendo una gran flexibilidad para su proyecto. Al elegir esta estructura, está invirtiendo en una solución fabricada en España, diseñada para cumplir con los más altos estándares de calidad y resistencia.
En CuencaSolar.es, respaldamos la calidad de nuestros productos. Por ello, la estructura Sunfer 01.1V cuenta con una garantía estructural de hasta 25 años. Si tienes cualquier duda sobre su instalación o compatibilidad, nuestro equipo técnico está a tu disposición para ofrecerte el mejor asesoramiento y asegurar el éxito de tu instalación fotovoltaica.
