Kit de cuadro fotovoltaico: DC 4 strings 20A gPV y AC 16A trifásico – 600V
Kit de componentes configurado para 4 strings independientes, fusibles gPV de 20 A, protección DC de 600 V Tipo 2 y salida trifásico de 16 A.

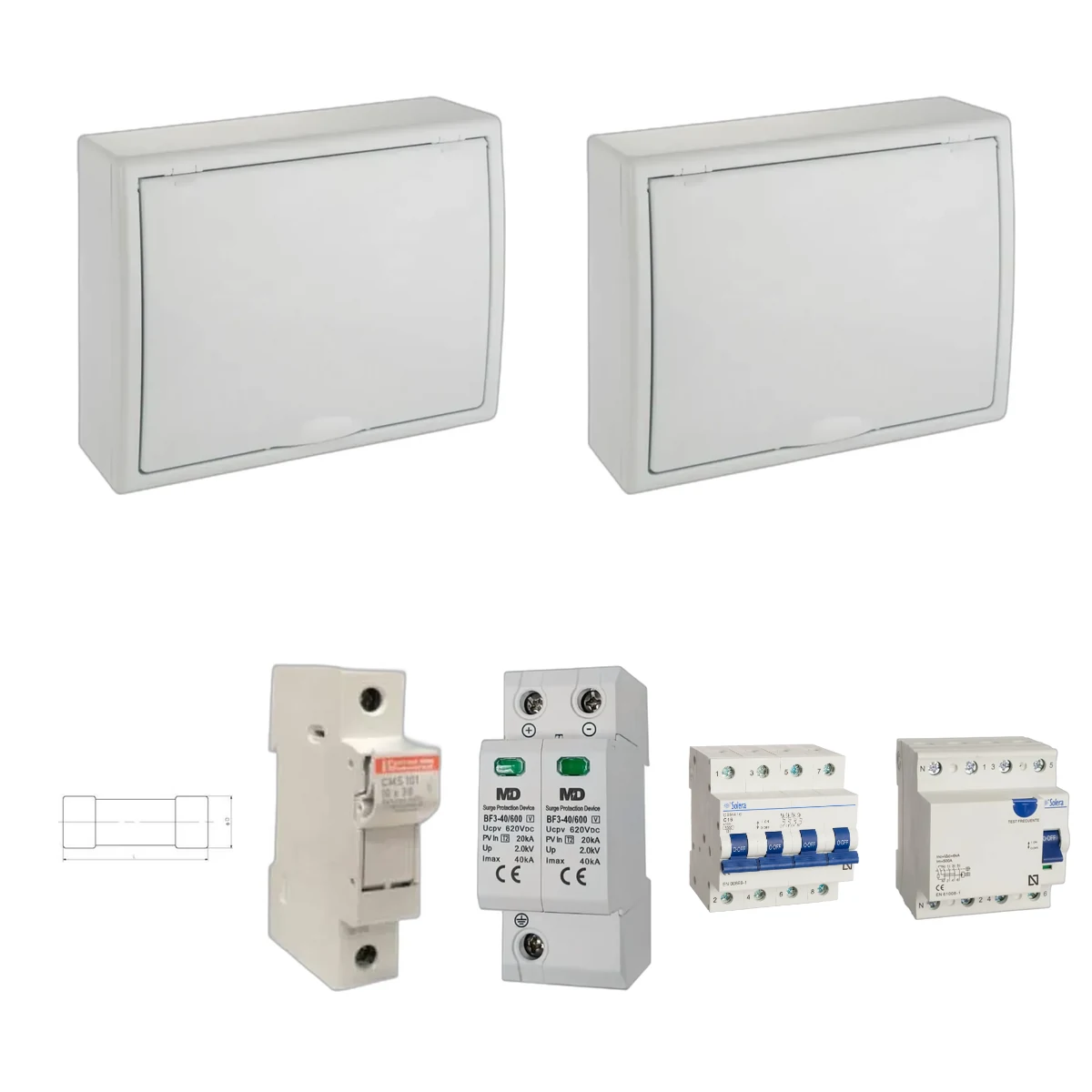

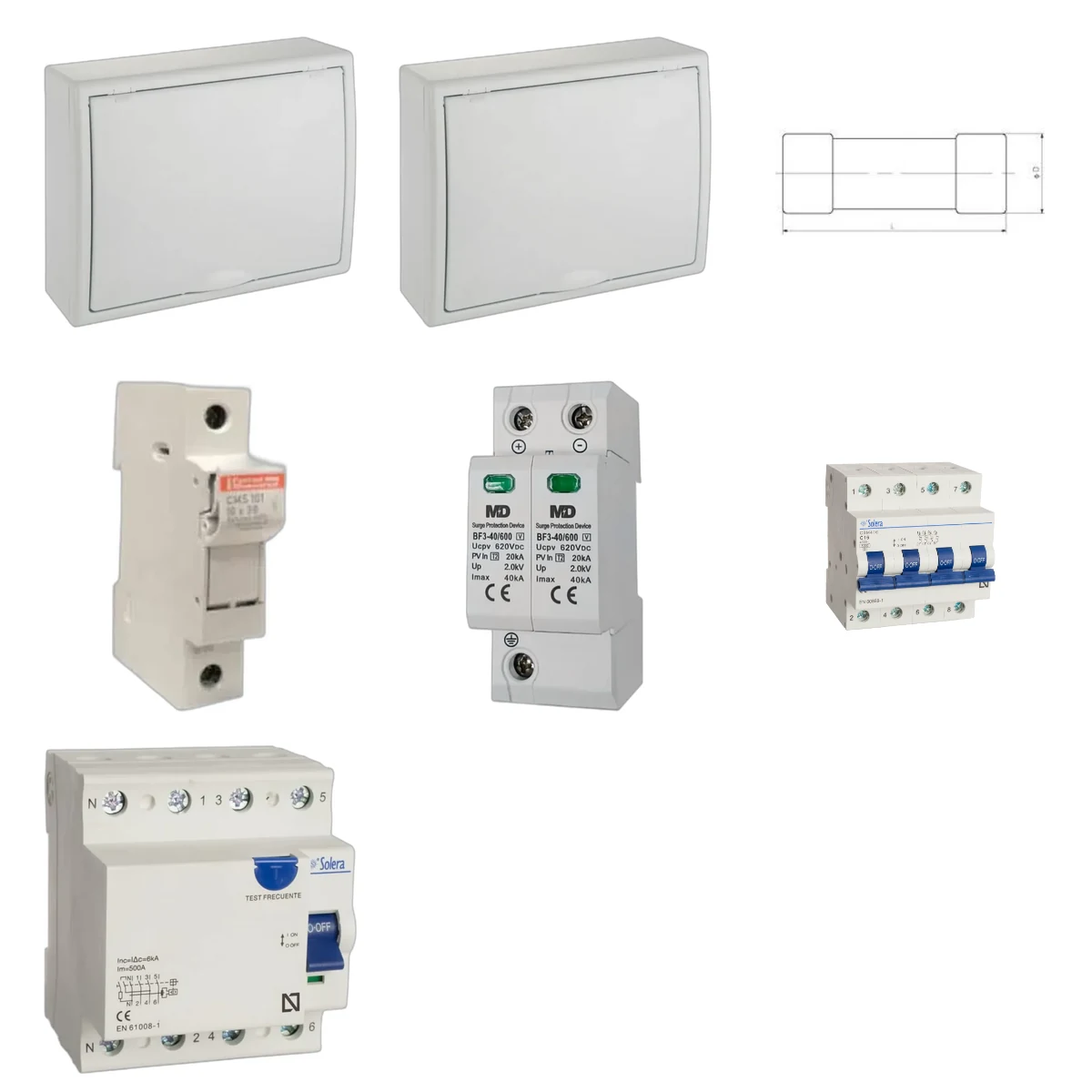

Contenido: Solera 8704 de 18 módulos + Solera 8703 de 12 módulos, 4 fusibles, 4 portafusibles, 4 protectores de sobretensiones DC, un magnetotérmico y un diferencial.
Se suministra sin montar ni cablear. No incluye cable, barras, regletas, peines, tapas, prensaestopas, soportes ni accesorios de montaje.
Compatibilidad que debes comprobar
- El fusible de 20 A debe ser igual o superior al criterio de diseño aplicado a la Isc del módulo y no superar el fusible máximo en serie admitido por el fabricante del panel.
- La Voc total corregida por frío no puede superar la tensión DC máxima del inversor y debe ser compatible con el protector de 600 V.
- Cada string de este kit se conecta a un MPPT independiente. Los strings en paralelo requieren un estudio específico.
- El magnetotérmico de 16 A debe coordinarse con la corriente máxima de salida, la capacidad de paso en backup/EPS y la sección del cable.
- El diferencial incluido es de 40 A, 30 mA y Tipo A. Solo debe utilizarse si el manual del inversor permite ese tipo y sensibilidad.
Envolvente o envolventes incluidas
| Cuadro DC | Solera 8704 de 18 módulos; 16 módulos ocupados y 2 libres. |
|---|---|
| Cuadro AC | Solera 8703 de 12 módulos; 8 módulos ocupados y 4 libres. |
| Uso de la envolvente | Superficie interior, IP40 e IK08, conforme a las condiciones indicadas por el fabricante. |
Protecciones incluidas
Se suministran 4 fusibles y 4 portafusibles, uno por string o MPPT independiente, y 4 protectores de sobretensiones DC.
En el lado AC se incluye un magnetotérmico de 16 A 4P y un diferencial de 40 A/30 mA Tipo A 4P.
Montaje y seguridad
La instalación debe cumplir el REBT, las instrucciones de todos los fabricantes y las condiciones del emplazamiento. Deben verificarse selectividad, poder de corte, secciones, temperatura, caída de tensión, puesta a tierra, pares de apriete, continuidad, aislamiento y funcionamiento antes de energizar.
