La Estructura elevada 20º para 14 paneles 38V de Sunfer es la solución definitiva para instalaciones fotovoltaicas sobre suelo o cubiertas planas que buscan maximizar tanto la generación de energía como el aprovechamiento del espacio. Este sistema tipo marquesina, diseñado para albergar 14 paneles solares en dos filas verticales, transforma cualquier terreno en una potente central de autoconsumo y, al mismo tiempo, en una funcional área cubierta, ideal como aparcamiento, porche o zona de trabajo.

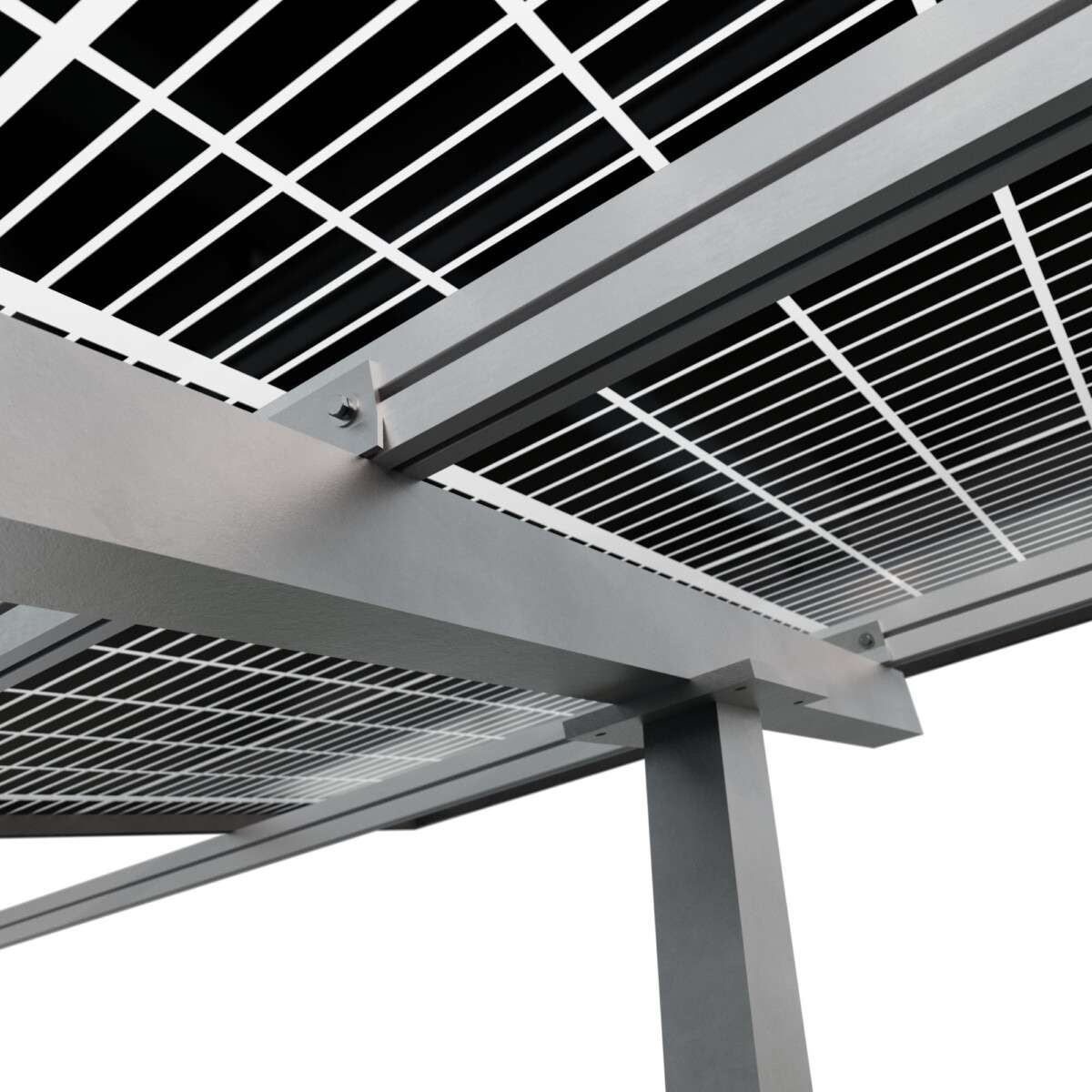

Construida con materiales de la más alta calidad, como pilares de acero galvanizado en caliente por inmersión y perfilería de aluminio EN AW 6005A T6, esta estructura garantiza una resistencia excepcional a la corrosión y a las condiciones climáticas más adversas. Su diseño inteligente con una inclinación fija de 20º está optimizado para una captación solar superior, convirtiéndola en la elección perfecta para proyectos residenciales y comerciales de alto consumo energético.
Características Técnicas
| Característica | Valor |
|---|---|
| Fabricante | Sunfer |
| Modelo | Soporte inclinado elevado 38V |
| Capacidad | 14 módulos fotovoltaicos |
| Configuración del Sistema | Kit Base + Ampliación A3 |
| Disposición de Módulos | 2 filas en disposición vertical |
| Inclinación | 20º fija |
| Tipo de Anclaje | A cimentación de hormigón (tornillería no incluida) |
| Compatibilidad Módulos (Tamaño Máx.) | Hasta 2279 x 1150 mm |
| Compatibilidad Módulos (Espesor) | De 28 mm a 40 mm |
| Material Estructural | Pilares y vigas en acero galvanizado en caliente (UNE-EN ISO 1461) |
| Material Perfilería | Aluminio EN AW 6005A T6 |
| Tornillería | Acero inoxidable A2-70 |
| Resistencia al Viento | Hasta 150 km/h |
| Carga de Nieve | Hasta 40 kg/m² |
| Certificaciones | Cálculo estructural según Eurocódigo 3 y 9 |
La ingeniería de Sunfer se refleja en cada detalle de esta estructura. Su diseño modular permite una instalación escalable y adaptable, partiendo de un kit base que se expande fácilmente para alcanzar la configuración de 14 paneles. El cálculo estructural, verificado mediante el Eurocódigo 3 (Acero) y el Eurocódigo 9 (Aluminio), asegura una total fiabilidad y seguridad, incluso en zonas con altas cargas de viento y nieve. Toda la tornillería de ensamblaje es de acero inoxidable A2-70, garantizando uniones firmes y libres de óxido durante décadas.
Esta doble funcionalidad la convierte en una inversión inteligente para propietarios de viviendas con vehículos eléctricos, explotaciones agrícolas, talleres o cualquier negocio que disponga de terreno y un alto consumo eléctrico. La instalación, aunque sencilla gracias al manual incluido, requiere una cimentación de hormigón y un estudio geotécnico previo para garantizar la estabilidad. Es fundamental seguir la recomendación del fabricante de no perforar la losa hasta tener el pórtico ensamblado. Al elegir esta estructura, no solo inviertes en una producción energética de alto rendimiento, sino también en una solución robusta y duradera respaldada por una garantía estructural de 25 años y el soporte técnico especializado de CuencaSolar.es.
