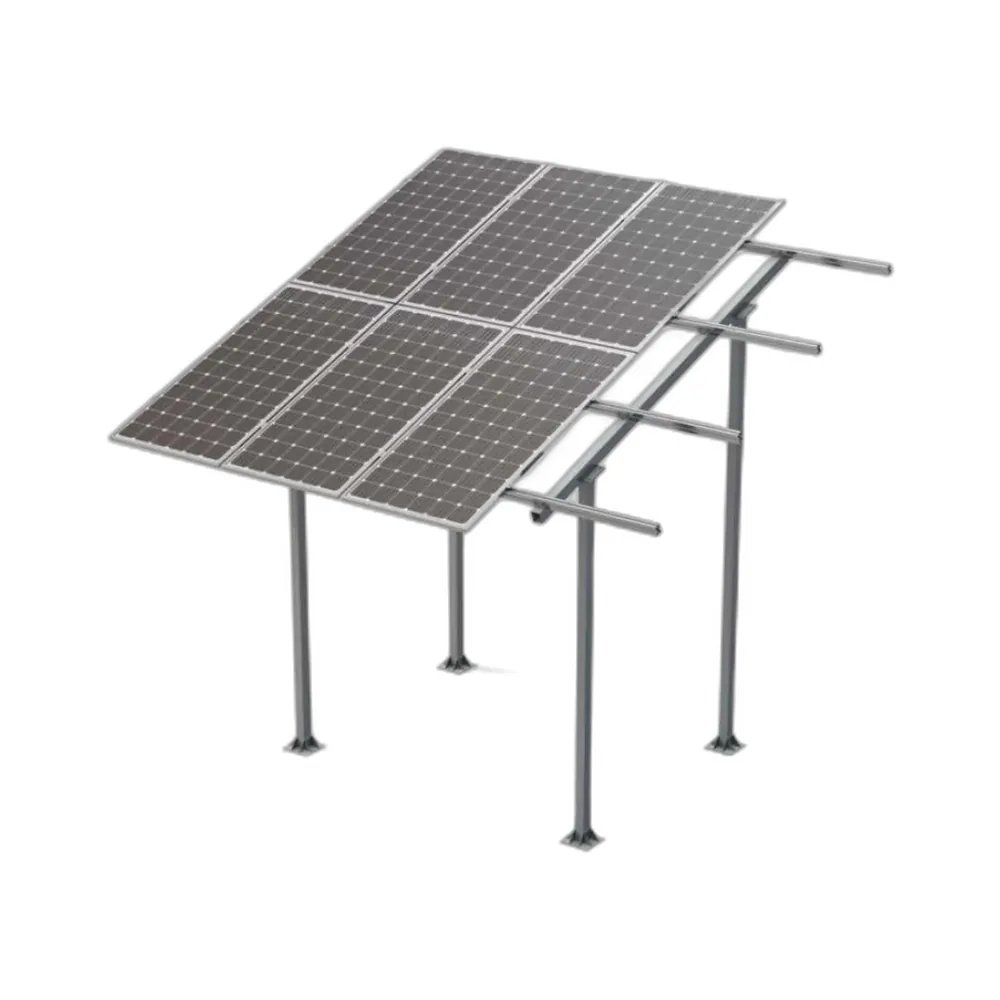

La Estructura elevada 20º para 12 paneles 38V de Sunfer es la solución definitiva para instalaciones fotovoltaicas sobre suelo que buscan combinar una alta producción energética con un aprovechamiento inteligente del espacio. Diseñada como una marquesina o pérgola solar, permite instalar 12 paneles solares en dos filas verticales, creando una amplia zona cubierta inferior ideal para aparcamiento de vehículos, área de trabajo o almacenaje protegido.
Construida para perdurar, esta estructura cuenta con pilares y vigas de acero galvanizado en caliente por inmersión y perfilería de aluminio EN AW 6005A T6. Su ingeniería garantiza una resistencia excepcional a condiciones climáticas adversas, soportando vientos de hasta 150 km/h. La inclinación fija de 20º está optimizada para maximizar el rendimiento de los módulos fotovoltaicos en la mayoría de ubicaciones de España, convirtiéndola en una inversión segura y rentable.
Características Técnicas
| Característica | Valor |
|---|---|
| Modelo | Sunfer 38V (Base + Ampliación A2) |
| Capacidad | 12 módulos fotovoltaicos |
| Disposición de los Módulos | 2 filas en vertical |
| Inclinación | 20º |
| Tipo de Anclaje | Sobre cimentación de hormigón (tornillería no incluida) |
| Altura Libre Inferior | Variable (aprox. 2.8 – 3 metros) |
| Compatibilidad Espesor Módulo | 28 a 40 mm |
| Compatibilidad Tamaño Máx. Módulo | 2279 x 1150 mm |
| Resistencia al Viento | Hasta 150 km/h |
| Carga de Nieve | Hasta 40 kg/m² |
| Material Pilares y Vigas | Acero galvanizado en caliente (UNE-EN ISO 1461) |
| Material Perfilería | Aluminio EN AW 6005A T6 |
| Tornillería | Acero inoxidable A2-70 |
| Certificaciones | Marcado CE, EN 1090-2 |
El diseño inteligente de la estructura 38V de Sunfer no solo soporta su instalación fotovoltaica, sino que la revaloriza. La altura libre de casi 3 metros bajo los paneles transforma un terreno desaprovechado en un activo funcional, perfecto para proteger varios vehículos del sol y la intemperie o para crear un porche cubierto. Su sistema modular, compuesto por un kit base y ampliaciones, ofrece flexibilidad para adaptarse a las necesidades específicas de cada proyecto, garantizando una integración perfecta con paneles de gran formato de hasta 2279 x 1150 mm.
La seguridad y la durabilidad son pilares fundamentales en este diseño. El cálculo estructural, verificado mediante los Eurocódigos 3 y 9, y el uso de materiales de primera calidad aseguran una vida útil excepcional, respaldada por una garantía de 25 años contra defectos de fabricación. Es imprescindible realizar un estudio geotécnico previo y utilizar anclajes adecuados para la cimentación de hormigón, garantizando así la máxima estabilidad y resistencia. Al elegir la estructura Sunfer, invierte en tranquilidad y en una solución de ingeniería diseñada para el máximo rendimiento y longevidad. En CuencaSolar.es te ofrecemos el asesoramiento técnico que necesitas para llevar tu proyecto al siguiente nivel.
