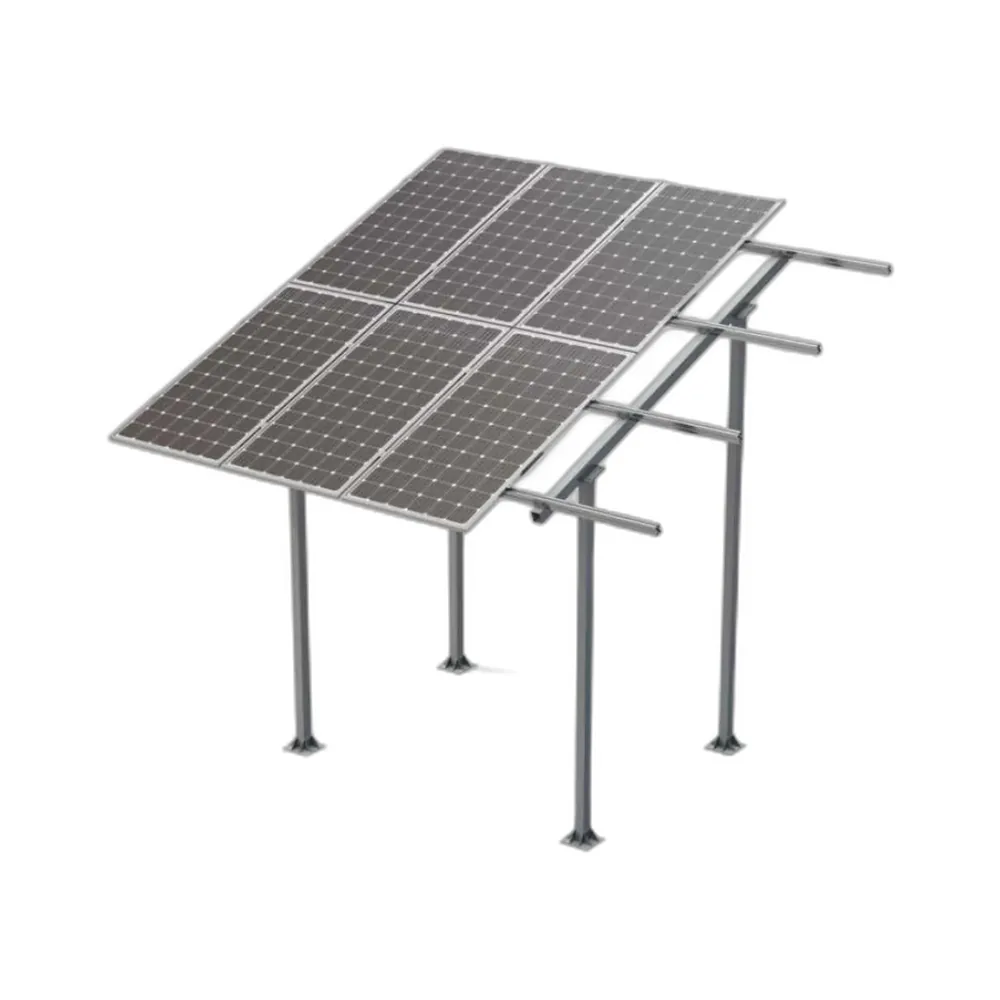

La Estructura elevada 20º para 10 paneles 38V de Sunfer es la solución definitiva para instalaciones fotovoltaicas sobre terreno que buscan maximizar tanto la generación de energía como el aprovechamiento del espacio. Diseñada como una robusta marquesina, permite instalar 10 paneles solares en dos filas verticales, creando una cubierta perfecta para vehículos, zonas de almacenamiento o áreas de ocio, con una altura libre aproximada de 3 metros.
Construida con materiales de la más alta calidad, combina la solidez de los pilares y vigas de acero galvanizado en caliente con la ligereza y resistencia de la perfilería de aluminio EN AW 6005A T6. Su inclinación fija de 20º está optimizada para la captación solar en la península, mientras que su sistema modular (Kit Base + Ampliación) asegura una instalación versátil y escalable para proyectos de autoconsumo residencial y comercial.
Características Técnicas
| Característica | Valor |
|---|---|
| Modelo | 38V (Kit Base 8 Paneles + Ampliación A1 2 Paneles) |
| Capacidad | 10 Módulos Fotovoltaicos |
| Disposición de Módulos | 2 filas en disposición vertical |
| Inclinación | 20º (Fija) |
| Tipo de Anclaje | Sobre cimentación de hormigón |
| Compatibilidad Módulos (Dimensiones) | Hasta 2279 x 1150 mm |
| Compatibilidad Módulos (Espesor) | De 28 mm a 40 mm |
| Material Pilares y Vigas | Acero galvanizado en caliente (UNE-EN ISO 1461) |
| Material Perfilería | Aluminio EN AW 6005A T6 |
| Material Tornillería | Acero Inoxidable A2-70 |
| Resistencia al Viento | Hasta 150 km/h |
| Carga de Nieve | Hasta 40 kg/m² |
| Certificaciones | Marcado CE, EN 1090-2 |
| Tornillería de anclaje a hormigón | No incluida |
La ingeniería detrás de la estructura Sunfer 38V garantiza una inversión segura y rentable a largo plazo. Su diseño ha sido verificado mediante cálculo estructural computacional basado en el EUROCODE 3 (para acero) y EUROCODE 9 (para aluminio), asegurando una resistencia y estabilidad excepcionales. La altura libre de casi 3 metros no es solo una característica, es una ventaja competitiva que duplica el valor de su terreno, permitiendo un uso funcional del espacio bajo los paneles. Este kit, compuesto por el sistema base para 8 módulos y la ampliación A1 para 2 más, ofrece una solución completa para una instalación de tamaño medio con potencial de crecimiento.
La instalación es un proceso optimizado para profesionales, con un sistema de ensamblaje modular que agiliza el montaje. Es fundamental realizar un estudio geotécnico previo para garantizar la capacidad portante del terreno y utilizar anclajes adecuados para la cimentación de hormigón. Al elegir esta estructura, no solo inviertes en un soporte, sino en la tranquilidad que ofrece una marca líder como Sunfer, con una garantía de 25 años contra defectos y corrosión. En CuencaSolar.es te ofrecemos el soporte técnico necesario para que tu proyecto de autoconsumo con la estructura elevada 38V sea un éxito rotundo y duradero.
