Elementos incluidos en el cuadro
El cuadro se entrega premontado con los siguientes elementos:
- Envolvente modular aislante con puerta transparente y grado de protección IP65.
- Dos entradas y dos salidas DC para 2 strings fotovoltaicos, con conexión rápida.
- Dos fusibles gPV de 15 A con sus portafusibles, uno por string.
- Protector contra sobretensiones transitorias DC Tipo II.

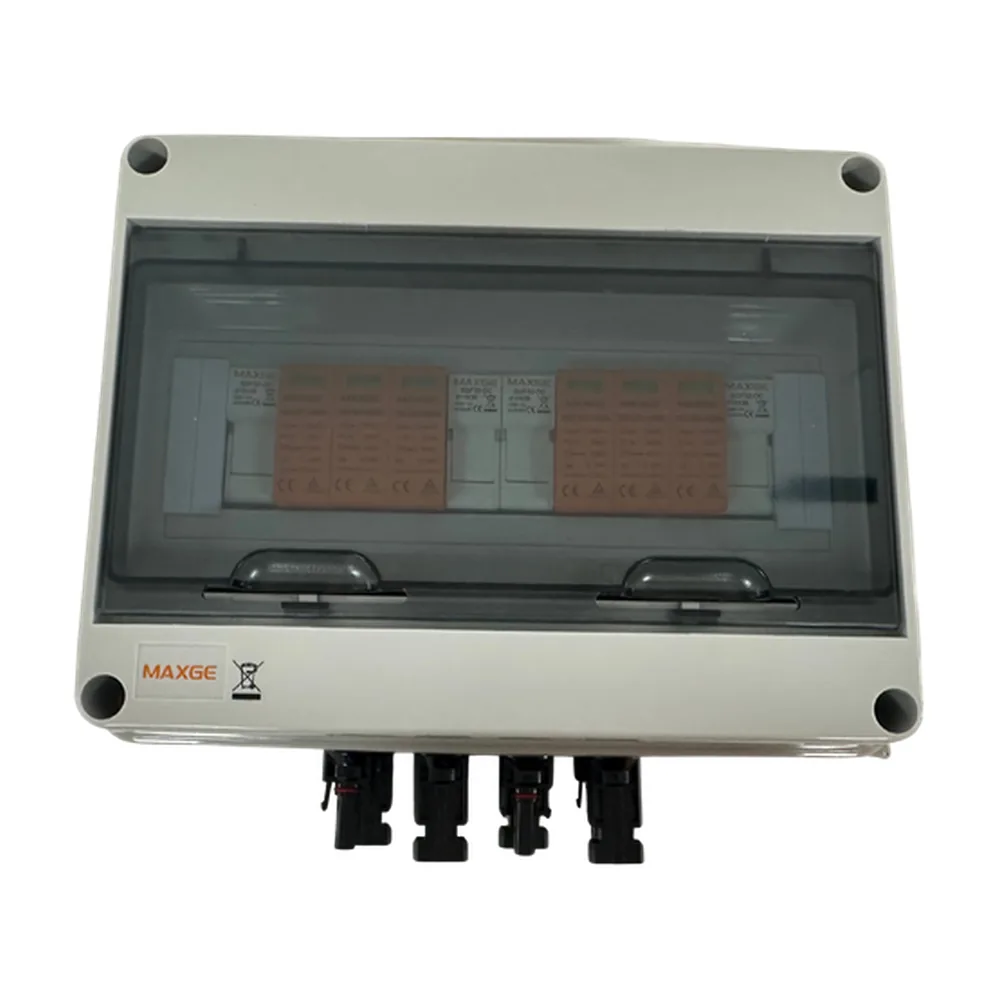

El Cuadro de protección DC 2 strings 15 A con fusibles y conexión rápida Sonne PV (04CPDC2S15) es una solución destinada a ordenar y proteger la parte de corriente continua de una instalación fotovoltaica formada por dos strings. Integra protección por fusibles de 15 A y un sistema de conexión rápida, facilitando su incorporación entre el campo solar y el equipo de conversión.
Está especialmente indicado para instaladores que buscan un cuadro específico para líneas fotovoltaicas con una configuración de 2 strings. Su planteamiento premontado contribuye a una ejecución más organizada de la instalación, siempre verificando que la configuración eléctrica del generador FV y del inversor sea adecuada para el proyecto.
Características Técnicas
| Característica | Valor |
|---|---|
| Marca | Sonne PV |
| Referencia / MPN | 04CPDC2S15 |
| Tipo de cuadro | Protección en corriente continua (DC) |
| Número de strings | 2 |
| Intensidad de fusibles | 15 A |
| Sistema de conexión | Conexión rápida |
| Protección incluida | Fusibles |
La protección por fusibles permite disponer de una solución dedicada a las líneas del generador solar. Al trabajar con dos strings, este cuadro ayuda a mantener una distribución clara de las conexiones de corriente continua en instalaciones que requieren esta configuración. La selección de 15 A debe validarse siempre frente a la corriente admisible de los módulos, el cableado y el diseño eléctrico realizado por un profesional cualificado.
El sistema de conexión rápida favorece una instalación más ágil del cuadro dentro del conjunto fotovoltaico. Es una alternativa apropiada para proyectos residenciales o de pequeña escala que necesiten centralizar la protección DC de 2 strings. Antes de la puesta en servicio, compruebe la compatibilidad con el inversor y la normativa aplicable; CuencaSolar puede ayudarle con soporte técnico y con la consulta de las condiciones de garantía del producto.
