Elementos incluidos en el cuadro
El cuadro se entrega premontado con los siguientes elementos:

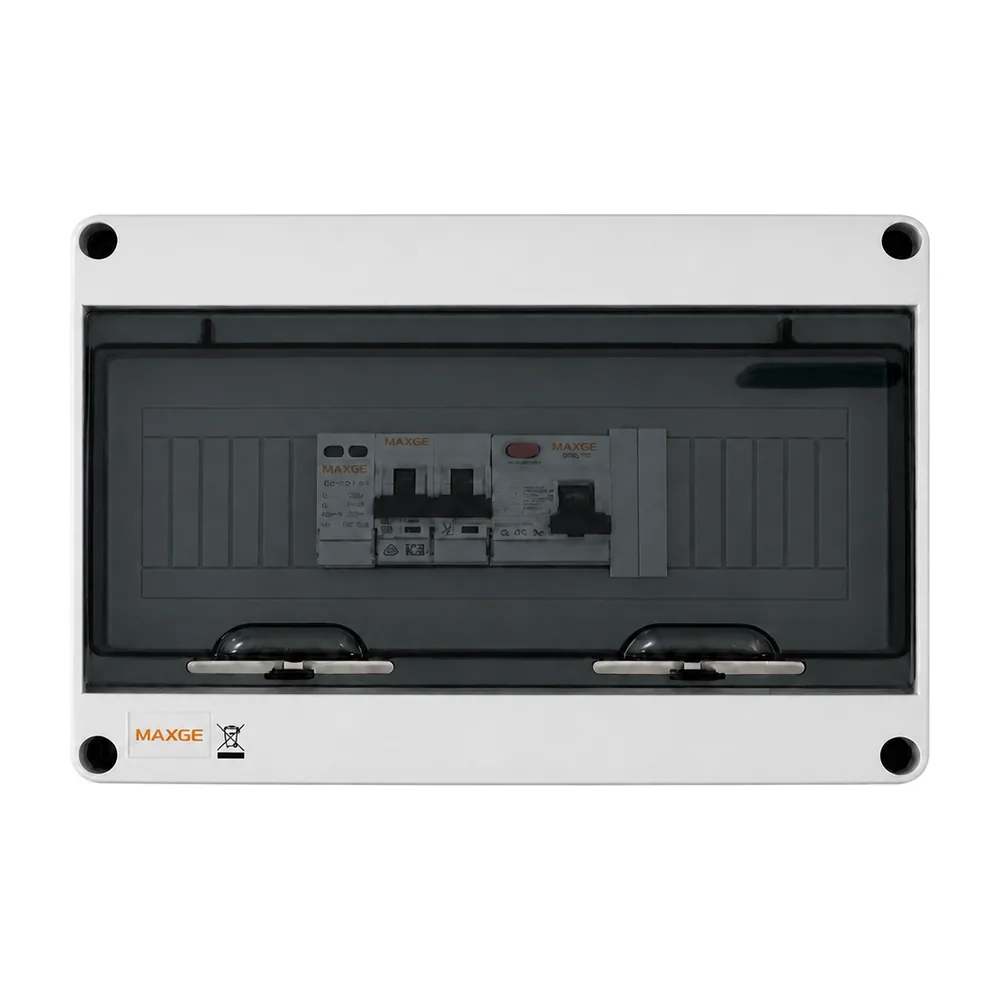

- Envolvente modular aislante con puerta transparente y grado de protección IP65.
- Protección automática AC monofásica dimensionada para inversores de 5 a 6 kW.
- Interruptor diferencial tipo A superinmunizado, con sensibilidad de 30 mA o 300 mA según solicitud.
- Protector contra sobretensiones transitorias AC Tipo II.
- Dos entradas DC independientes para 2 MPPT.
- Protección automática en cada entrada DC.
- Protector contra sobretensiones transitorias DC Tipo II.
El Cuadro de protección AC/DC monofásico para inversor 5-6 kW, 2 MPPT Sonne PV (04CPACDCS322406) está diseñado para instalaciones fotovoltaicas que requieren centralizar la protección entre el campo solar y el inversor. Su configuración combina la parte de corriente continua (DC) y la de corriente alterna (AC) en un mismo cuadro, facilitando una ejecución más ordenada de la instalación.
Es una solución orientada a inversores monofásicos de 5 o 6 kW con 2 MPPT, una arquitectura habitual en autoconsumo cuando se gestionan dos entradas fotovoltaicas independientes. Resulta especialmente indicada para instaladores y usuarios que buscan un cuadro adaptado a la configuración del inversor, con aplicación en proyectos residenciales y pequeñas instalaciones.
Características Técnicas
| Característica | Valor |
|---|---|
| Marca | Sonne PV |
| Referencia | 04CPACDCS322406 |
| Tipo de cuadro | Protección AC/DC |
| Sistema | Monofásico |
| Potencia de inversor compatible | 5 / 6 kW |
| Número de MPPT | 2 MPPT |
| Compatibilidad indicada | Voltronic VM III 5K/6K y VM IV 5,6K |
La disposición AC/DC responde a las dos áreas eléctricas fundamentales de una instalación solar: la conexión del generador fotovoltaico en continua y la salida del inversor en alterna. Al estar concebido para 2 MPPT, el cuadro se adapta a inversores con dos seguimientos independientes, una configuración útil cuando el diseño fotovoltaico necesita gestionar dos entradas diferenciadas. Su uso debe verificarse siempre con las características eléctricas concretas del inversor y de la instalación.
El modelo 04CPACDCS322406 está indicado para equipos monofásicos de 5 kW y 6 kW, incluyendo la compatibilidad indicada con Voltronic VM III 5K/6K y VM IV 5,6K. Es una alternativa adecuada para proyectos de autoconsumo donde se desea mantener las protecciones organizadas en un único punto. En CuencaSolar dispondrá de soporte técnico especializado para confirmar la adecuación del cuadro al inversor; consulte las condiciones de garantía aplicables antes de la instalación.
