Qué incluye esta referencia
- Unidad principal: 1 unidad del producto Conmutador de respaldo trifásico Hoymiles HiSwitch 63 A para sistema HiOne, identificada con la referencia de fabricante HiSwitch-63T-G3.
- Contenido estándar documentado por Hoymiles:
- certificado de conformidad
Esta relación procede de la documentación oficial de familia. Comprueba el contenido del embalaje antes del montaje; no presupone otros elementos.
- Alcance: No se presupone incluido ningún equipo principal ni accesorio adicional.
Consulta otros accesorios Hoymiles y la selección general de accesorios solares.

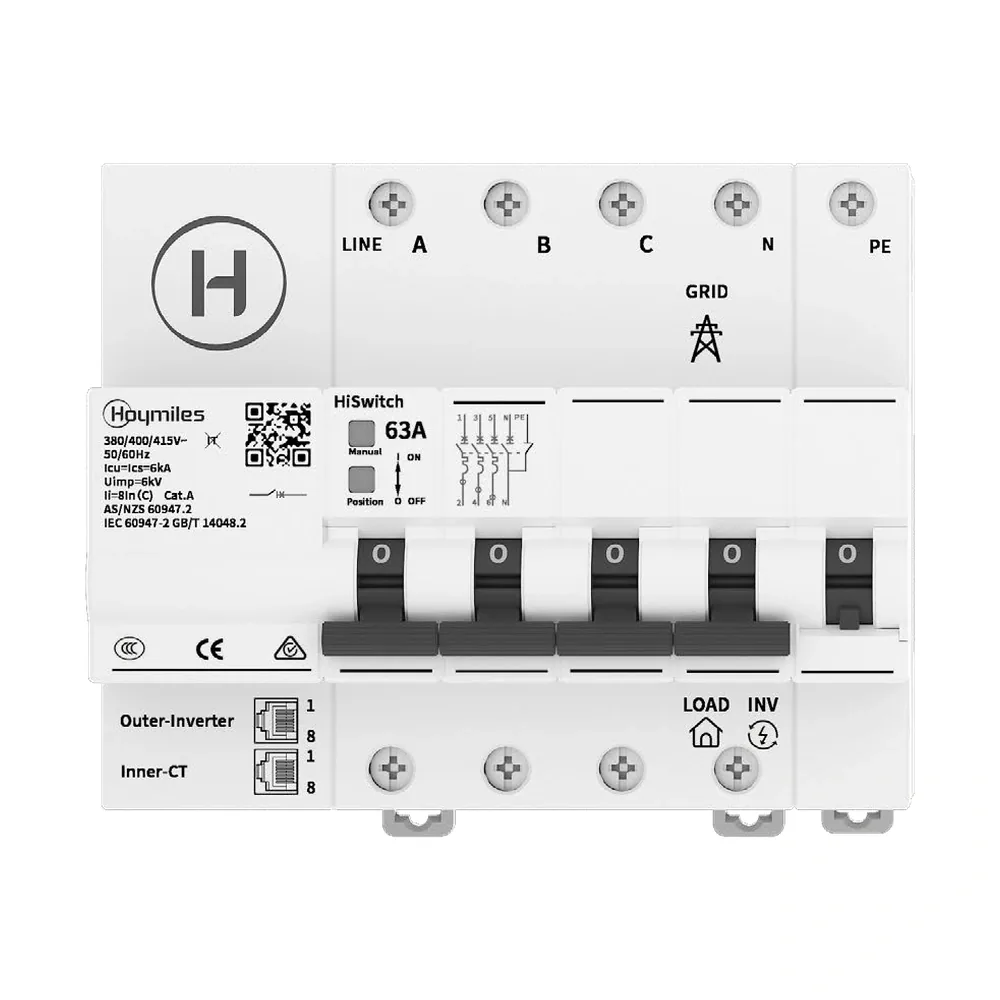

El Conmutador de respaldo trifásico Hoymiles HiSwitch 63 A para sistema HiOne (HiSwitch-63T-G3) es una solución diseñada para gestionar el respaldo eléctrico de instalaciones residenciales trifásicas integradas con el ecosistema Hoymiles. Trabaja en redes 3L/N/PE de 380/400/415 V y permite una corriente nominal de hasta 63 A.
Su diseño reúne funciones de transferencia, protección, medida y derivación en un único equipo para simplificar la integración en el cuadro. La ficha técnica especifica un tiempo nominal de conmutación de 0 ms; este funcionamiento requiere una instalación, cableado, configuración y sistema HiOne compatibles. Es una opción indicada para instalaciones con inversores HiOne-(8-20)T-G3 que requieran continuidad de suministro ante fallos de red.
Características Técnicas
| Característica | Valor |
|---|---|
| Corriente nominal AC | 63 A |
| Tensión nominal AC | 380 / 400 / 415 V |
| Frecuencia nominal AC | 50 / 60 Hz |
| Configuración de red | 3L/N/PE |
| Polos del interruptor automático | 4P |
| Tiempo de conmutación de respaldo | 0 ms |
| Curva de disparo | Tipo C |
| Rango de tensión de funcionamiento | 0,65 – 1,35 Un |
| Corriente de cortocircuito | 6 kA |
| Tensión de aislamiento | 500 V |
| Tensión soportada de impulso | 4 kV |
| Protecciones y funciones integradas | Protección contra cortocircuito y sobrecarga, función de interruptor automático, medición de energía, respaldo de toda la vivienda, bypass, reconexión manual/automática y CT integrado |
| Dimensiones (ancho × alto × fondo) | 124 × 100 × 79 mm |
| Peso | 764 g |
| Montaje | Carril DIN |
| Temperatura de funcionamiento | -30 a +75 °C |
| Temperatura de almacenamiento | -40 a +85 °C |
| Humedad relativa | 0 a 95 %, sin condensación |
| Altitud máxima | ≤ 2.000 m |
| Grado de protección | IP20 |
| Comunicación | RS485, conector RJ45 |
| Inversores compatibles | HiOne-(8-20)T-G3 |
El equipo centraliza funciones esenciales para la continuidad del suministro: incorpora protección contra cortocircuitos, protección contra sobrecargas, función de interruptor automático, medición de energía, bypass integrado y reconexión manual/automática. Además, el transformador de corriente integrado contribuye a reducir la necesidad de equipos de medida adicionales dentro de la arquitectura compatible.
Está pensado para instalaciones de respaldo de vivienda con sistema HiOne trifásico, donde se busca gestionar las cargas domésticas durante una incidencia de red. Su protección IP20 exige instalarlo en el interior de un cuadro de distribución adecuado, mediante carril DIN, y siempre por personal cualificado. La unidad se suministra como conmutador y certificado de conformidad; el cuadro eléctrico, diferencial o RCD externo, cableado, inversor y batería no forman parte del suministro. En CuencaSolar puede contar con asesoramiento técnico para seleccionar correctamente los elementos compatibles de su instalación.
