Cables y conectores para instalaciones solares

Encuentra cables, conectores, interfaces y adaptadores para organizar las conexiones de potencia y comunicación de una instalación fotovoltaica. Esta categoría reúne soluciones para ampliar equipos, enlazar dispositivos y planificar recorridos de cableado con una selección ajustada a cada necesidad de montaje.

Mostrando los 15 resultadosOrdenado por popularidad

  • ¡Oferta! Toma de Corriente Victron Power Inlet 16A Acero Inoxidable con Tapa - CuencaSolar

    Toma de Corriente Victron Power Inlet 16A Acero Inoxidable con Tapa

    85,59€ El precio original era: 85,59€.81,49€El precio actual es: 81,49€. IVA incluido ¡En stock!
  • ¡Oferta! Toma de Corriente Victron Power Inlet 32A Acero Inoxidable con Tapa - CuencaSolar

    Toma de Corriente Victron Power Inlet 32A Acero Inoxidable con Tapa

    108,69€ El precio original era: 108,69€.103,48€El precio actual es: 103,48€. IVA incluido ¡En stock!
  • ¡Oferta! Cable apantallado 2x0,8mm2 BUS/KNX LSZH de 2 hilos NIMO (WIR9170) Metro lineal - CuencaSolar

    Cable apantallado 2×0,8mm2 BUS/KNX LSZH de 2 hilos NIMO (WIR9170) Metro lineal

    1,14€ El precio original era: 1,14€.0,91€El precio actual es: 0,91€. IVA incluido ¡En stock!
  • ¡Oferta! Cable Adaptador Victron 16A/250V Schuko a CEE - CuencaSolar

    Cable Adaptador Victron 16A/250V Schuko a CEE

    27,07€ El precio original era: 27,07€.25,77€El precio actual es: 25,77€. IVA incluido ¡En stock!
  • ¡Oferta! Cable de Puerto Victron Shore Power 15m 25A - CuencaSolar

    Cable de Puerto Victron Shore Power 15m 25A

    184,92€ El precio original era: 184,92€.176,05€El precio actual es: 176,05€. IVA incluido ¡En stock!
  • ¡Oferta! Cable Divisor Victron 16A/250V CEE a 2xCEE - CuencaSolar

    Cable Divisor Victron 16A/250V CEE a 2xCEE

    70,19€ El precio original era: 70,19€.66,82€El precio actual es: 66,82€. IVA incluido ¡En stock!

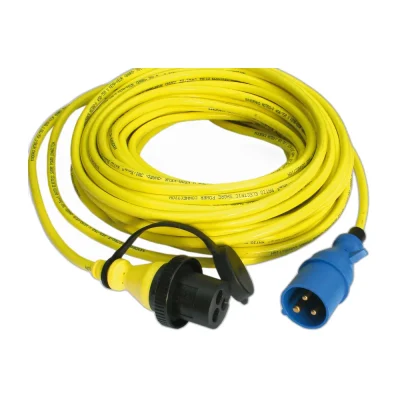

  • ¡Oferta! Cable Adaptador Victron 32A Trifásico a Monofásico - CuencaSolar

    Cable Adaptador Victron 32A Trifásico a Monofásico

    45,55€ El precio original era: 45,55€.43,37€El precio actual es: 43,37€. IVA incluido ¡En stock!
  • ¡Oferta! Cable de Puerto Victron Shore Power 15m 16A - CuencaSolar

    Cable de Puerto Victron Shore Power 15m 16A

    145,65€ El precio original era: 145,65€.138,66€El precio actual es: 138,66€. IVA incluido ¡En stock!
  • ¡Oferta! Toma de Corriente Victron Power Inlet 16A Poliamida con Tapa - CuencaSolar

    Toma de Corriente Victron Power Inlet 16A Poliamida con Tapa

    61,72€ El precio original era: 61,72€.58,76€El precio actual es: 58,76€. IVA incluido ¡En stock!
  • ¡Oferta! Shore-power-cable-with-stainless-inlet

    Cable de Puerto Victron Shore Power 25m 32A

    352,78€ El precio original era: 352,78€.335,85€El precio actual es: 335,85€. IVA incluido ¡En stock! Envío gratuito
  • ¡Oferta! Cable Adaptador Victron 16A/250V CEE a Schuko - CuencaSolar

    Cable Adaptador Victron 16A/250V CEE a Schuko

    26,30€ El precio original era: 26,30€.25,04€El precio actual es: 25,04€. IVA incluido ¡En stock!
  • ¡Oferta! Cable Adaptador Victron 16A a 32A/250V CEE/CEE - CuencaSolar

    Cable Adaptador Victron 16A a 32A/250V CEE/CEE

    34,77€ El precio original era: 34,77€.33,10€El precio actual es: 33,10€. IVA incluido ¡En stock!
  • ¡Oferta! Cubierta Victron MPPT WireBox-XL MC4 - CuencaSolar

    Cubierta Victron MPPT WireBox-XL MC4

    37,08€ El precio original era: 37,08€.35,30€El precio actual es: 35,30€. IVA incluido ¡En stock!
  • ¡Oferta! Cubierta Victron MPPT WireBox-L MC4 - CuencaSolar

    Cubierta Victron MPPT WireBox-L MC4

    37,08€ El precio original era: 37,08€.35,30€El precio actual es: 35,30€. IVA incluido ¡En stock!
  • ¡Oferta! Cable de Puerto Victron Shore Power 25m 16A - CuencaSolar

    Cable de Puerto Victron Shore Power 25m 16A

    194,16€ El precio original era: 194,16€.184,84€El precio actual es: 184,84€. IVA incluido ¡En stock!

Cables y conectores solares: elige por circuito, sección y recorrido

Un cable de 25 mm² o 70 mm² se elige comprobando intensidad admisible, caída de tensión, longitud, aislamiento y forma de instalación. La sección no determina por sí sola cuántos amperios admite ni si sirve para exterior, paneles, batería o corriente alterna.

Para comparar referencias de potencia, consulta cable RZ1-K de 25 mm², RZ1-K de 70 mm² por metro y H07Z1-K negro de 25 mm². Revisa la denominación completa y la ficha de la referencia suministrada. Que un cable aparezca en una tienda solar no significa que sea apropiado para todos los tramos de una instalación fotovoltaica.

Cable solar de 25 mm²: no basta con llamarlo «solar»

La denominación del cable importa tanto como su sección
FamiliaUso que debes identificarComprobación decisiva
H1Z2Z2-KCable fotovoltaico para los tramos previstos por su fabricanteNorma, tensión en CC, ambiente, sección, cubierta y conectores
RZ1-K 0,6/1 kVCable de potencia para instalación fija según fichaCondiciones de instalación; no equiparar su marcado al de un H1Z2Z2-K
H07Z1-KConductor aislado para los usos especificados por su fabricanteProtección del recorrido y aptitud exterior de la referencia concreta
VE.Direct, VE.Bus, VE.Can y EthernetComunicación entre equiposProtocolo, pinout, puerto, longitud y terminación; un conector parecido no garantiza compatibilidad

El fabricante Top Cable describe H1Z2Z2-K como cable fotovoltaico según EN 50618, con construcción y ensayos específicos. No atribuyas esas características automáticamente a un RZ1-K, un H07Z1-K o un cable para automóvil por compartir sección.

También existen variantes específicas para exterior y puesta a tierra. Comprueba el modelo exacto: «libre de halógenos» describe un aspecto del comportamiento de sus materiales, pero no certifica por sí solo resistencia UV, aptitud para inmersión ni mantenimiento del servicio durante un incendio.

25 y 70 mm² son secciones, no diámetros

Los mm² expresan el área nominal del conductor. No son el diámetro del cable ni el del orificio de un terminal. El diámetro exterior depende también del aislamiento, la cubierta y la construcción; es el que debes contrastar con prensaestopas y conectores.

En un terminal necesitas, al menos, dos medidas: sección de cable y diámetro del espárrago. Un terminal 70 mm²–M8 y otro 70 mm²–M10 admiten la misma sección nominal, pero no la misma unión. Comprueba cada extremo, el material, el tipo de conductor y la herramienta de crimpado indicada.

Un ejemplo que conviene revisar al comprar: el Lynx Distributor M10 utiliza conexiones de cable M8; M10 identifica la unión entre módulos. La guía de embarrados y Lynx Distributor explica esta diferencia. No elijas el orificio del terminal únicamente a partir del nombre del equipo.

Cuántos amperios soporta un cable de 25 o 70 mm²

No hay una cifra única válida para todas las referencias y montajes. El cálculo debe comprobar:

  • Material y clase del conductor, aislamiento y temperatura admisible.
  • Instalación al aire, en tubo, bandeja o enterrada, según lo permitido por su ficha.
  • Temperatura ambiente, agrupamiento y número de conductores cargados.
  • Corriente continua de funcionamiento, arranques y límites de terminales y equipos.
  • Caída de tensión del recorrido completo y coordinación con la protección.

Una intensidad publicada para un cable en bandeja a cierta temperatura no se traslada sin más a un mazo dentro de un armario. La guía Wiring Unlimited explica que conexiones, fusibles, shunts e interruptores también aportan resistencia.

Ejemplo calculado: cambiar sección sin olvidar la longitud

Supuesto didáctico, no instalación de cliente: 80 A, dos cables de cobre iguales de 2 m cada uno y resistividad ideal aproximada de 0,0175 Ω·mm²/m a 20 °C. Para este circuito de ida y vuelta, R = 2 × longitud de un polo × resistividad / sección; caída de tensión = I × R y pérdida = I² × R.

Ejemplo didáctico: 80 A y 2 m por polo, 4 m de circuito total
Sección de cobreCaída calculadaPérdida en ambos cablesCaída respecto a 48 V
25 mm²0,224 V17,92 W0,47 %
70 mm²0,080 V6,40 W0,17 %

Con 25 mm²: R = 4 × 0,0175 / 25 = 0,0028 Ω; la caída es 80 × 0,0028 = 0,224 V. A la misma corriente, esa caída representa un 0,47 % de 48 V, pero un 1,87 % de 12 V. Si duplicas el recorrido, se duplican resistencia, caída y pérdidas.

La tabla compara únicamente la resistencia ideal del cobre. No demuestra que cualquiera de esas secciones sea admisible a 80 A: faltan la comprobación térmica, la ficha real, los terminales y las protecciones. En servicio, la resistencia cambia con la temperatura y la construcción del conductor.

Un contacto adicional de 1 mΩ aportaría otros 0,08 V y 6,4 W a 80 A. Es un cálculo ilustrativo, no una resistencia aceptable de montaje ni una medición. Aumentar la sección del cable no corrige una unión defectuosa que concentra calor.

En batería importa la tensión mínima de trabajo

Para estimar la corriente de entrada de un inversor usa potencia entregada / (tensión de batería × rendimiento). Con 3.000 W, 44 V y un rendimiento supuesto del 92 %, resultan unos 74,1 A. Con 11 V y el mismo rendimiento serían unos 296,4 A. Son escenarios comparativos: hay que comprobar tensión mínima, potencia continua, picos, BMS y cableado de cada equipo, no asignar una sección universal a «un inversor de 3 kW».

Cables VE.Direct, RJ45 y VE.Can: misma forma no significa misma función

VE.Direct conecta equipos que incorporan ese puerto. VE.Bus, VE.Can y Ethernet pueden utilizar conectores RJ45, pero son redes diferentes. Identifica los puertos de ambos extremos antes de elegir el cable. Una batería con CAN puede necesitar un cable específico y un perfil de comunicación compatible; no basta con que el conector encaje.

El MK3-USB es una interfaz para equipos VE.Bus compatibles, no un adaptador universal para cualquier inversor o batería. Revisa su uso previsto y los cables necesarios. Para preparar la conexión con Cerbo o Ekrano, consulta monitorización y control GX.

Conectores fotovoltaicos y compra por metros

Comprueba sección y diámetro exterior admitidos por cada conector, además de marca, familia, tensión y corriente. No fuerces un cable de 25 mm² en un conector pensado para otra sección ni mezcles marcas por la etiqueta «compatible MC4». Stäubli explica el riesgo de las conexiones cruzadas.

Antes del pedido, distingue metros de un conductor de metros de una pareja: un recorrido de 2 m con positivo y negativo necesita 4 m de conductor, más las holguras de montaje calculadas. Comprueba si se vende al corte, en rollo o terminado, qué extremos incluye y cómo se mide la longitud. No presupongas que un metro anunciado incluye ambos polos.

Para revisar la selección, indica los equipos y puertos que vas a unir, tensión, corriente prevista, longitud de cada conductor, tipo de instalación y medidas de los terminales. El montaje y la comprobación eléctrica deben hacerse con el procedimiento de aislamiento adecuado, sin intervenir en conexiones bajo carga.

Elige el cableado según la función de la conexión

Una instalación no utiliza un único tipo de cable para todas sus conexiones. Antes de elegir, conviene separar las líneas de potencia de los enlaces de comunicación y de las conexiones entre equipos. En Cables y Conectores se agrupan cables VE.Direct, RJ45 y VE.Can, interfaces MK3-USB, cable solar con conectores MC4, alargadores y adaptadores. Esta diferenciación ayuda a empezar la búsqueda por la función real que debe cumplir cada tramo.

Para una ampliación, identifica primero qué equipos se van a unir, qué conexión admite cada uno y si la instalación necesita únicamente un cable, un alargador, un adaptador o una interfaz. No es conveniente sustituir esta comprobación por la apariencia física del conector: dos piezas similares pueden responder a usos distintos. Si el proyecto también requiere otros elementos complementarios, consulta la categoría de accesorios antes de cerrar la selección.

Conexiones de comunicación entre equipos

Los cables VE.Direct, RJ45 y VE.Can responden a necesidades de comunicación concretas dentro de un sistema. La decisión útil consiste en revisar la denominación de conexión indicada por cada equipo que se desea enlazar y buscar el cable correspondiente, sin asumir equivalencias entre formatos diferentes. Anota los dos extremos de cada enlace, la ubicación de los dispositivos y la longitud de recorrido necesaria.

Cuando varios equipos comparten un mismo espacio, planificar previamente los recorridos facilita mantener ordenadas las conexiones y localizar cada enlace durante una ampliación posterior. También resulta práctico prever holgura suficiente para acceder a los equipos, evitando que el cableado quede sometido a tensión por cambios de posición o tareas de mantenimiento.

Interfaces y adaptación de conexiones

Las interfaces MK3-USB forman parte de esta categoría junto con adaptadores para resolver necesidades de conexión específicas. Una interfaz no debe elegirse como un cable de sustitución: verifica para qué equipos se necesita y qué conexión debe establecerse. Del mismo modo, un adaptador debe seleccionarse por sus extremos y por la función que se pretende resolver, no sólo por el tipo de conector visible.

Para compras destinadas a una instalación existente, prepara una lista con el modelo de los equipos, las conexiones disponibles y el objetivo de cada pieza. Si necesitas ayuda para ordenar esa relación antes de comprar, puedes utilizar el formulario de presupuesto personalizado. Esta preparación evita añadir accesorios que no intervienen en el enlace previsto o dejar sin resolver una conexión necesaria.

Cable solar, conectores MC4 y ampliaciones

El cable solar con conectores MC4, los alargadores y los adaptadores se orientan a completar conexiones y recorridos en la instalación fotovoltaica. Para escogerlos, define el punto de origen y destino, mide el recorrido previsto y comprueba qué terminación necesita cada extremo. Si se trata de alargar una conexión ya planteada, revisa también dónde quedarán las uniones para que el montaje permanezca accesible.

Evita plantear una ampliación como una suma de piezas aisladas. Un recorrido puede requerir cable, terminaciones o adaptación, y cada elemento debe encajar en la conexión que le corresponde. La tienda de CuencaSolar permite localizar la selección disponible dentro del catálogo, mientras que la definición técnica debe partir siempre de los equipos y del esquema de instalación.

Planificación del montaje y comprobaciones previas

Antes de realizar el pedido, dibuja un esquema sencillo de las conexiones. Señala cada equipo, el tipo de enlace, la distancia aproximada y los accesorios que intervienen. Esta lista permite distinguir entre los tramos de comunicación y los de potencia, además de detectar si hace falta prolongar, adaptar o conectar directamente.

  • Comprueba el tipo de conexión en ambos equipos antes de elegir un cable o adaptador.
  • Mide el recorrido real, incluyendo cambios de dirección y acceso a los equipos.
  • Cuenta por separado los enlaces que necesitan terminaciones, alargadores o interfaces.
  • Reserva una identificación clara para cada cable cuando existan varios recorridos similares.

En instalaciones nuevas o ampliaciones complejas, una consulta previa puede ayudar a presentar la lista de necesidades de forma ordenada. Puedes encontrar los canales disponibles en Contacto y Presupuestos o volver a la página principal de CuencaSolar para continuar navegando por el catálogo.

Como referencia de un producto concreto, el cable NIMO WIR9170 se describe para instalaciones de automatización residencial, interfonos y videoporteros. La información disponible para ese artículo indica conductores sólidos apantallados y trenzados, con revestimiento LSZH libre de halógenos. Estas características pertenecen a ese cable BUS específico y no deben trasladarse automáticamente al resto de cables y conectores de la categoría.

Preguntas frecuentes

¿Cómo sé si necesito un cable de comunicación o un cable solar?

Parte de la función del enlace. Si el objetivo es comunicar equipos, identifica la conexión indicada en ellos, como VE.Direct, RJ45 o VE.Can. Si debes completar un recorrido de cable solar con conectores MC4, revisa los extremos y el trayecto. Mantener ambas necesidades separadas simplifica la selección.

¿Cuándo hace falta un alargador o un adaptador?

Un alargador sirve cuando el recorrido previsto necesita más longitud; un adaptador se valora cuando los extremos que se deben unir no coinciden directamente. En ambos casos, confirma qué conexiones hay en origen y destino antes de incorporarlo al pedido.

¿Qué datos conviene reunir antes de solicitar ayuda?

Indica los equipos que vas a conectar, el tipo de conexión de cada uno, la distancia aproximada entre ellos y si buscas una conexión directa, una ampliación o una adaptación. Con esa información es más fácil revisar qué cableado y accesorios forman parte del montaje.

Footer

Logo CuencaSolar

¡Únete a la familia CuencaSolar!

Instalación solar en toda la península

Te ofrecemos el mejor servicio de venta e instalación de instalaciones de energía solar ¡Nuestro equipo de técnicos e ingenieros a tu disposición!



Certificación de Instalaciones Solares

Somos instaladores oficiales de energía solar en España ¡Certificamos instalaciones solares con todas las garantías!

✓ Venta de energía solar a la red
✓ Certificación de instalaciones solares
✓ Certificación de eficiencia energética

Venta Minorista y Mayorista

  • Kits Solares
  • Paneles Solares
  • Baterías Solares
  • Inversores Solares
  • Reguladores de carga solar
  • Estructuras para Paneles Solares
  • Accesorios
  • Blog

Envío Gratis 72h

Los pedidos de +200€ tienen envío Gratis. +información.

Financiación a tu medida

Puedes financiar la compra o la instalación de tu Kit Solar. Pide presupuesto Gratis.

Oficinas en España

Cuenca | Madrid | Valencia

Horario de atención comercial
Lunes a Viernes
9:00h-14:00h y 16:00h-20:00h

Escríbenos por WhatsApp

info@cuencasolar.es



Consultas Internacionales

Escríbenos por WhatsApp

international@cuencasolar.es

compra segura sslpago con tarjeta aceptado



Ministerio IndustriaProyecto cofinanciado por CLM



Copyright © 2026. Todos los derechos reservados. Aviso Legal. Términos y condiciones.

© 2026

cables-y-conectores
Logo CuencaSolar
Gestionar consentimiento
Para ofrecer las mejores experiencias, utilizamos tecnologías como las cookies para almacenar y/o acceder a la información del dispositivo. El consentimiento de estas tecnologías nos permitirá procesar datos como el comportamiento de navegación o las identificaciones únicas en este sitio. No consentir o retirar el consentimiento, puede afectar negativamente a ciertas características y funciones.
Funcional Siempre activo
El almacenamiento o acceso técnico es estrictamente necesario para el propósito legítimo de permitir el uso de un servicio específico explícitamente solicitado por el abonado o usuario, o con el único propósito de llevar a cabo la transmisión de una comunicación a través de una red de comunicaciones electrónicas.
Preferencias
El almacenamiento o acceso técnico es necesario para la finalidad legítima de almacenar preferencias no solicitadas por el abonado o usuario.
Estadísticas
El almacenamiento o acceso técnico que es utilizado exclusivamente con fines estadísticos. El almacenamiento o acceso técnico que se utiliza exclusivamente con fines estadísticos anónimos. Sin un requerimiento, el cumplimiento voluntario por parte de tu Proveedor de servicios de Internet, o los registros adicionales de un tercero, la información almacenada o recuperada sólo para este propósito no se puede utilizar para identificarte.
Marketing
El almacenamiento o acceso técnico es necesario para crear perfiles de usuario para enviar publicidad, o para rastrear al usuario en una web o en varias web con fines de marketing similares.
  • Administrar opciones
  • Gestionar los servicios
  • Gestionar {vendor_count} proveedores
  • Leer más sobre estos propósitos
Ver preferencias
  • {title}
  • {title}
  • {title}
Escanea el código
WhatsApp
Hola 👋
¿Cómo podemos ayudarte?
Iniciar chat
