Si tienes o estás con la intención de tener una instalación solar aislada, es más que probable que te hayas encontrado con las marcas de MasterPower o UPower (ambas son del mismo fabricante español Masterbattery). Pues bien, con la llegada de algunos de sus últimos equipos, como los inversores MasterPower MF-OME-UM6KV5 de 6000W o las baterías de Litio Upower de 5120Wh a 48V UE-48Li5120I es todavía más común encontrar instalaciones de este fabricante ya que los precios son realmente buenos y a cambio nos ofrecen una solución compacta y sobre todo fácil de instalar.
Y de eso va este artículo, de la instalación. Vamos a ver cómo es la configuración de una instalación de este tipo, pasando por el conexionado completo y la configuración del inversor, de modo que puedas sacar el máximo partido a tu instalación de una forma cómoda y segura.
¿Qué necesitamos para la instalación?
Bueno, en este caso, vamos a hacer la instalación del inversor con las baterías. Recordad que siempre recomendamos que el inversor se configure sin haber conectado los paneles, para evitar que por una mala configuración podamos meter una sobretensión o sobrecorriente a nuestras baterías y podamos dañarlas. Por lo tanto, lo primero es configurar los equipos tal como vamos a hacer y, después, ya podemos conectar los paneles solares o el grupo electrógeno para meter carga a nuestra instalación. Para ello, los equipos que vamos a necesitar son los siguientes:
- Inversor MasterPower MF-OME-UM6KV5 de 6000W o equivalente (esta explicación sirve también para el modelo de 4000W a 24V u otros modelos de MasterPower.
- Baterías de Litio Upower de 5120Wh a 48V UE-48Li5120I. Para una instalación de este tipo, recomendamos al menos contar con 2 baterías de manera que podamos sacar el máximo partido a la potencia de nuestro inversor sin comprometer la vida útil de nuestras baterías.
- Cables de corriente y de comunicación (Vienen incluidos con la batería).
- Opcionalmente un armario rack para tener las baterías correctamente protegidas.
Conexionado de las baterías UPower

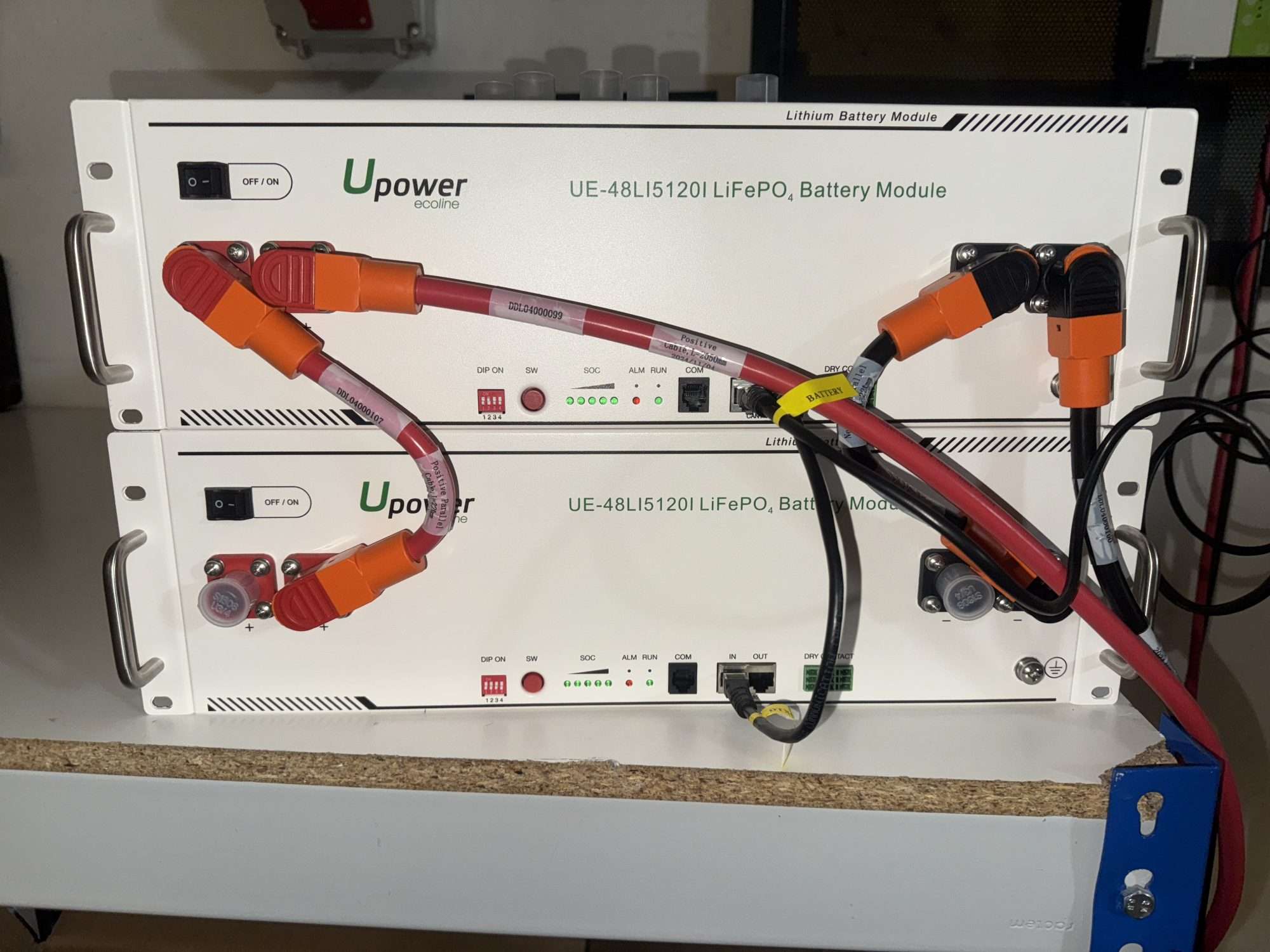

Estas baterías deben conectarse entre sí y con el inversor tanto con cables de corriente, como en cables de comunicación.
Los cables de corriente deben ir en paralelo, es decir, negativo con negativo y positivo con positivo y de la batería maestra salir al inversor.
Los cables de comunicación deben ir desde el puerto BMS del inversor hasta el puerto IN de la batería que será la maestra (generalmente la que coloquemos arriba). Este cable de comunicación tiene un extremo en el que marca donde va la batería, ese extremo lo colocaremos en la batería y el otro en el inversor. En cuanto a la comunicación entre las propias baterías, simplemente usamos los latiguillos que vienen incluidos en las mismas y saldremos desde el OUT de la batería maestra hasta el IN de la siguiente. Y así seguiríamos si hubieran más baterías hacia abajo.

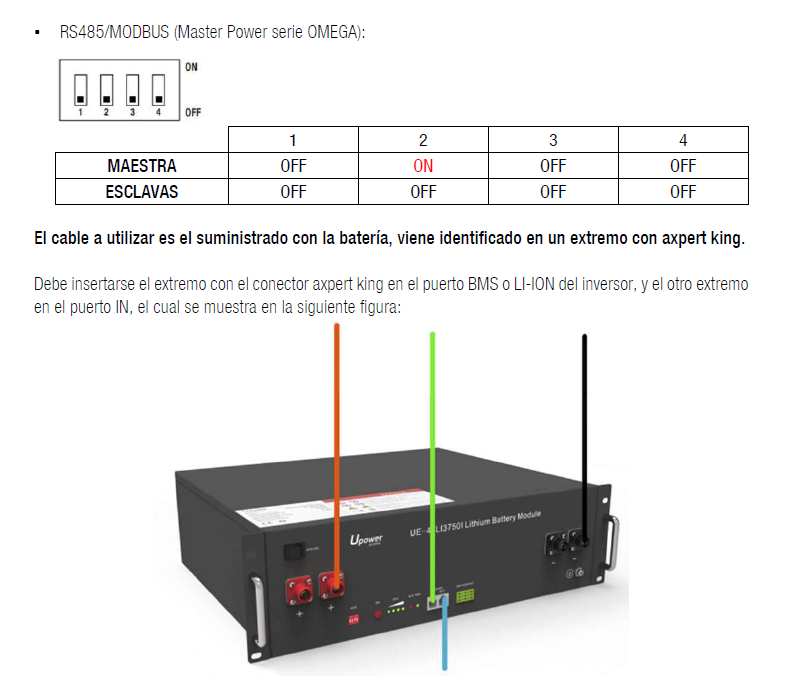

En cuanto a los pines de la batería, en las baterías esclavas todos los pines deben estar en OFF. En la batería maestra, el pin 2 debe estar en ON y todos los demás en OFF.
Conexionados en el inversor

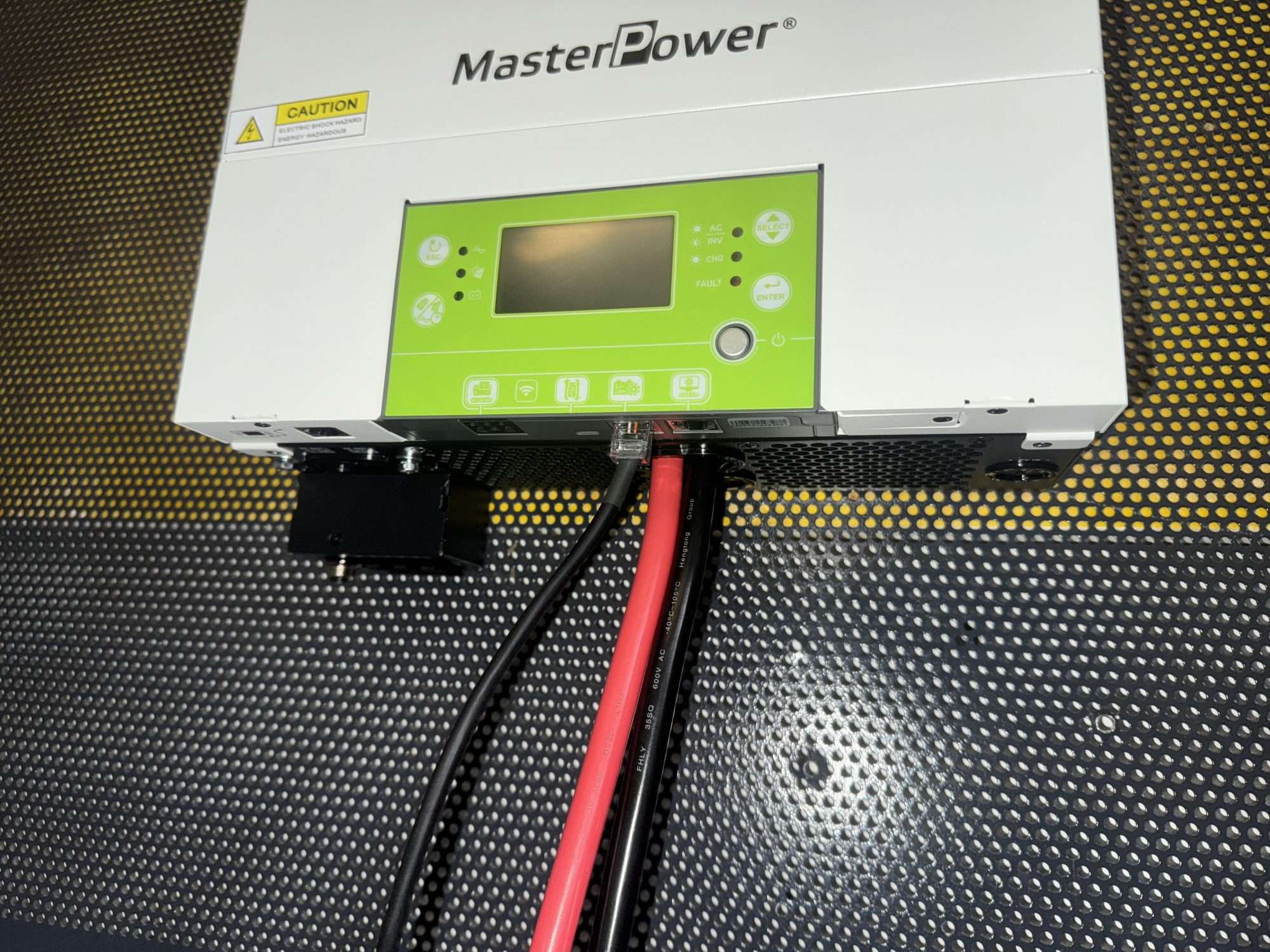

En el inversor simplemente conectaremos los cables de las propias baterías, el positivo con el positivo y el negativo con el negativo. El cable de comunicación irá conectado al puerto Li-ION. El resto de conexiones eléctricas y demás, deberán ir conectadas tal como podéis ver a continuación:
Puesta en marcha de la instalación
Para poner en marcha la instalación, recordad lo que hemos comentado antes: No se deben conectar paneles solares ni grupo electrógeno hasta que todo esté configurado. Por eso esta primera etapa la hacemos solo con las baterías. Cuando todo esté configurado, entonces sí podemos conectar ya los paneles sin problema.
Para ponerlo en marcha es muy sencillo: Simplemente encenderemos las 2 baterías poniendo el selector ON/OFF en la posición ON y, una vez hecho esto, pulsaremos durante unos segundos el botón rojo (SW) de la batería maestra. Con ello veremos que, al cabo de unos segundos, el inversor se enciende.
Configuración del inversor MasterPower
Para ir por orden, vamos a dividir esta configuración en 3 pasos, para que cada uno lo adapte a sus necesidades:
- En el primer paso vamos a configurar el inversor MasterPower para las baterías de litio UPower de modo que exista comunicación entre el inversor y las baterías y nos quedemos tranquilos de que la instalación funciona correctamente.
- En el segundo paso vamos a configurar el arranque automático, para aquel que cuenta con un grupo electrógeno de arranque automático.
- En el tercer paso vamos a ver cómo configurar la segunda salida del inversor (CA2) para que nos de tensión o no en función de nuestras necesidades.
Inversor MasterPower + Batería UPower
Para esta configuración simplemente vamos a tener en cuenta 2 parámetros en el inversor, que serán el 05 y el 11. Para poder modificar los parámetros en el inversor, simplemente tendremos que mantener pulsado unos segundos el botón de Enter, de manera que aparecerá un menú de números por los que nos podremos ir moviendo y haciendo los ajustes. Configuramos estos 2 parámetros:
- Parámetro 05. En este parámetro debemos seleccionar la opción PYL. De este modo, nuestro inversor comunicará con nuestras baterías.
- Parámetro 11. En este parámetro debemos seleccionar la corriente de carga máxima que queremos que nos de nuestro grupo electrógeno. Tened en cuenta que en sistemas de 24V, por cada 10A que pongamos aquí, supondrá unos 250W aprox. En sistemas de 48V, por cada 10A, supondrá unos 500W aprox. Si por ejemplo tenemos un sistema de 48V y queremos que cargue a 2.500W, pues pondríamos 50A aquí.
Una vez hecho este paso salimos al menú inicial y comprobamos que el símbolo de la batería en el inversor está parpadeando. Esto quiere decir que la comunicación es correcta. Una vez comprobado esto, ya podríamos meter los paneles solares a funcionar ya que lo estaríamos haciendo de forma completamente segura.
Configuración de arranque automático
En caso de que tengas un grupo electrógeno de arranque automático con este inversor puedes configurarlo sin ningún problema. La forma de proceder sería la siguiente:
- Conectar los cables de arranque que vengan de tu grupo electrógeno a los puertos NO y C. Cuando se cumplan los criterios que vamos a configurar a continuación, este contacto se cerrará y tu grupo electrógeno comenzará a funcionar. Y del mismo modo, conforme lo configuremos, llegados a un punto el contacto se abrirá y tu grupo dejará de funcionar.
- Parámetro 01 en SBU (Ten en cuenta que al hacer esto, el inversor solo cargará con el grupo cuando él de la orden. Quiere decir que si tú por ti mismo arrancas el grupo y lo enchufas no te va a cargar si el inversor no ha mandado la orden previamente. Si quieres cargar manualmente el grupo, este parámetro debes poenrlo en USB).
- Parámetro 12: Aquí pondremos cuándo queramos que arranque el grupo electrógeno en función del porcentaje de carga de nuestras baterías. Por ejemplo, podemos ponerlo al 20% para que, cuando las baterías estén en un 20%, se produzca el arranque automático.
- Parámetro 13: Aquí indicamos cuando queremos que se pare el grupo electrógeno. Si lo ponemos a un 60%, cuando el grupo haya estado cargando y las baterías UPower lleguen hasta un 60%, este se parará.
Tened en cuenta que para que vuestro grupo electrógeno cargue correctamente con un inversor de este tipo, es necesario que la calidad de la señal eléctrica sea muy buena. Os dejo un video aquí donde hablamos de este tema.
Configuración de segunda salida de corriente alterna (AC2)
Con estos 2 parámetros controlaremos cuándo queremos que la salida AC2 de tensión o no.
- Parámetro 60: Aquí indicaremos el porcentaje de carga por debajo del cual el inversor no va a continuar dando tensión en la segunda salida. Si por ejemplo ponemos un 50% pues, cuando las baterías estén a un 50%, esta salida no dará tensión.
- Parámetro 63: Aquí indicaremos el porcentaje de carga con el cual queremos que esa salida vuelva a darnos tensión. Evidentemente tendrá que ser superior que el que hayamos puesto en el parámetro 60. Si ponemos por ejemplo un 80%, cuando las baterías vayan por este porcentaje, esa segunda salida volverá a alimentar nuestras cargas.
De este modo, con esta configuración, si por ejemplo tuviéramos un termo eléctrico conectado a la segunda salida, cuando las baterías estuvieran al 50% este termo empezaría a funcionar. Y cuando las baterías estén de nuevo al 80%, el termo dejaría de recibir tensión y se apagaría.
Conclusión
De esta manera tan sencilla en pocos minutos podrás haber configurado por completo tu instalación con inversor de MasterPower y baterías UPower.
Espero que esta información te haya sido realmente de utilidad y recuerda que si quieres que te ayudemos a estudiar el caso de tu instalación a medida y sin ningún tipo de compromiso, puedes ponerte en contacto con nosotros y estaremos encantados de ayudarte.
Un saludo y ¡Hasta pronto!
