Cargador Deye SUN-EVSE22K01-EU-AC: instalación y configuración

Publicado el 30 de julio de 2026·Actualizado el 23 de octubre de 2026·8 min de lectura·2 comentarios

El Deye SUN-EVSE22K01-EU-AC permite carga monofásica o trifásica y puede integrarse por LoRa con un inversor Deye compatible. Para que funcione no basta con ver el cargador en la app: deben coincidir el número de serie, el canal, el puerto de conexión y las condiciones de carga.

Revisión técnica: 24 de octubre de 2026. Esta guía contrasta el manual EVSE del 12/08/2026, la guía de puesta en servicio de Smart Devices y el manual SUN-SMART-CT01 del 17/09/2026. Las pantallas pueden variar con el firmware. La instalación eléctrica, las protecciones y las comprobaciones de medida corresponden a personal cualificado.

Índice

Toggle
  • Cargador Deye de 7 kW y 22 kW: identificar el modelo
  • Antena LoRa TX01, Smart CT y compatibilidad del inversor
    • Medición y sentido de las pinzas
    • Protecciones y puerto de potencia
  • Configuración y emparejamiento LoRa paso a paso
  • Deye Cloud, Solarman y modo Wi-Fi
  • Solar energy only: arranque al 99 % y parada cerca del 95 %
    • Los demás ajustes que condicionan la recarga
  • Si no carga: comprobaciones antes de declarar una avería
  • Vídeo y siguientes pasos

Cargador Deye de 7 kW y 22 kW: identificar el modelo

En la tabla del manual, SUN-EVSE22K01-EU-AC figura con 32 A y potencia máxima de 7 kW en monofásica o 22 kW en trifásica. SUN-EVSE11K01-EU-AC es la variante trifásica de 11 kW y 16 A. No son referencias intercambiables. El vehículo y la instalación pueden limitar la potencia por debajo de la del cargador.

El EVSE22 incorpora conector Tipo 2, cable estándar de 4,2 m, IP66 y comunicaciones LoRa/Wi-Fi/Bluetooth. Confirma el cable de la unidad suministrada. LoRa sustituye el tramo de comunicación; la línea eléctrica y sus protecciones siguen siendo necesarias. Los aproximadamente 200 m anunciados para el sistema LoRa se refieren a condiciones sin obstáculos, no a una distancia garantizada entre plantas de un edificio.

Antena LoRa TX01, Smart CT y compatibilidad del inversor

Cada elemento tiene una función distinta
ElementoFunción y comprobación
SUN-SMART-TX01Transmisor LoRa conectado al inversor. No es un contador de energía.
SUN-SMART-CT01Medidor con pinzas. Se incorpora cuando el esquema necesita esa medición inalámbrica; no es obligatorio en toda instalación con cargador.
Inversor DeyeDebe admitir Smart TX y Smart Devices en su combinación de hardware y firmware.

El manual EVSE advierte que no todos los inversores híbridos Deye admiten Smart TX. Si falta Smart Devices, consulta al soporte con modelo, número de serie y versión: una actualización puede habilitarlo, pero un hardware antiguo puede no ser compatible. No compres la antena suponiendo compatibilidad universal.

El manual TX01 indica conexión al puerto Meter mediante el cable de comunicación suministrado. Si ese puerto no proporciona 5 V CC, contempla alimentación externa de 5 V por USB a Type-C. Que un LED esté apagado no demuestra por sí solo falta de alimentación: sus indicadores también reflejan el estado de comunicación.

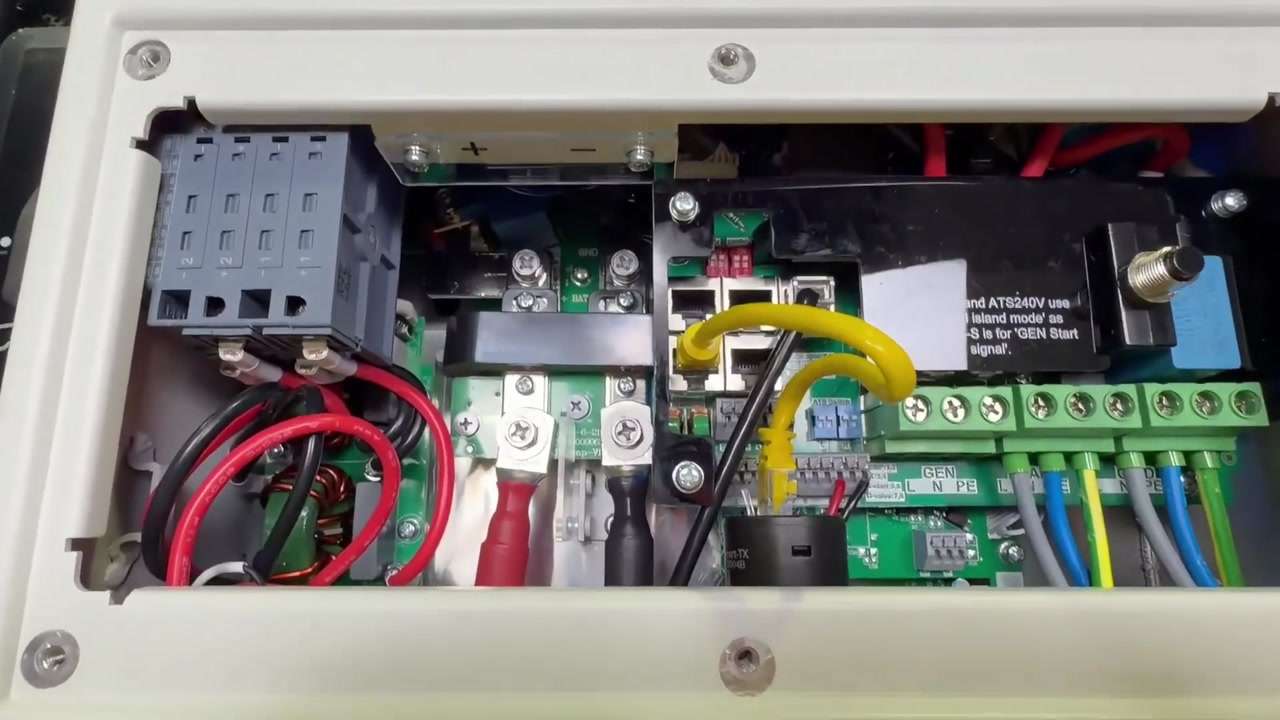

Conexión del cable RJ45 de la antena LoRa al puerto Meter del inversor Deye

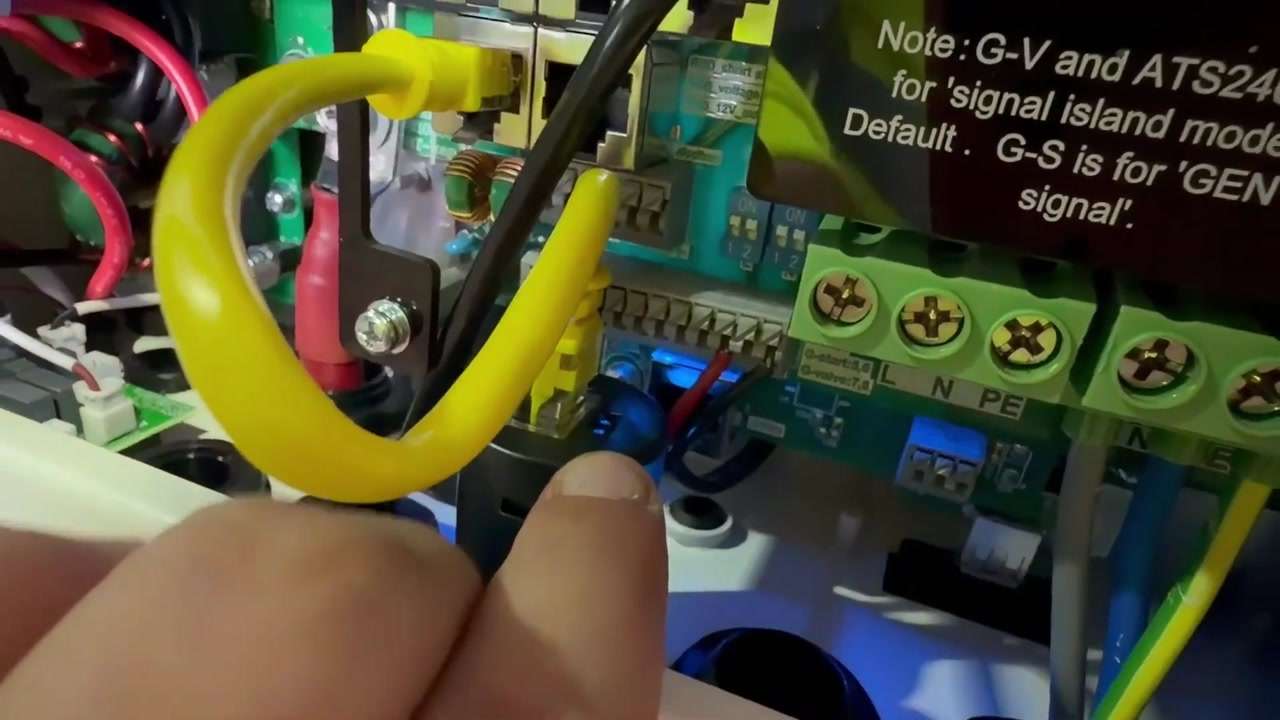

Puerto USB-C de la antena LoRa Deye para alimentación externa

Medición y sentido de las pinzas

Antes de configurar Smart CT, comprueba qué medidor existe realmente. Si la instalación ya mide correctamente con otro esquema compatible, no inventes un número de serie ni añadas un dispositivo inexistente.

Para SUN-SMART-CT01, manual versión 1.3.0, los esquemas de las páginas impresas 14–15 indican la flecha de la pinza hacia el inversor; en monofásica se especifica la pinza con cable amarillo. No traslades una regla de orientación de otra pinza o medidor. El instalador debe verificar correspondencia de fases, relación de transformación y signo de importación/exportación con una carga conocida antes de activar el control.

Protecciones y puerto de potencia

El EVSE incorpora detección residual de 6 mA CC; el manual exige además diferencial tipo A de 30 mA y magnetotérmico individual. La selección de sección, protecciones y puesta a tierra depende del proyecto y de la normativa aplicable. En monofásica, el manual identifica L1 + N, además de PE.

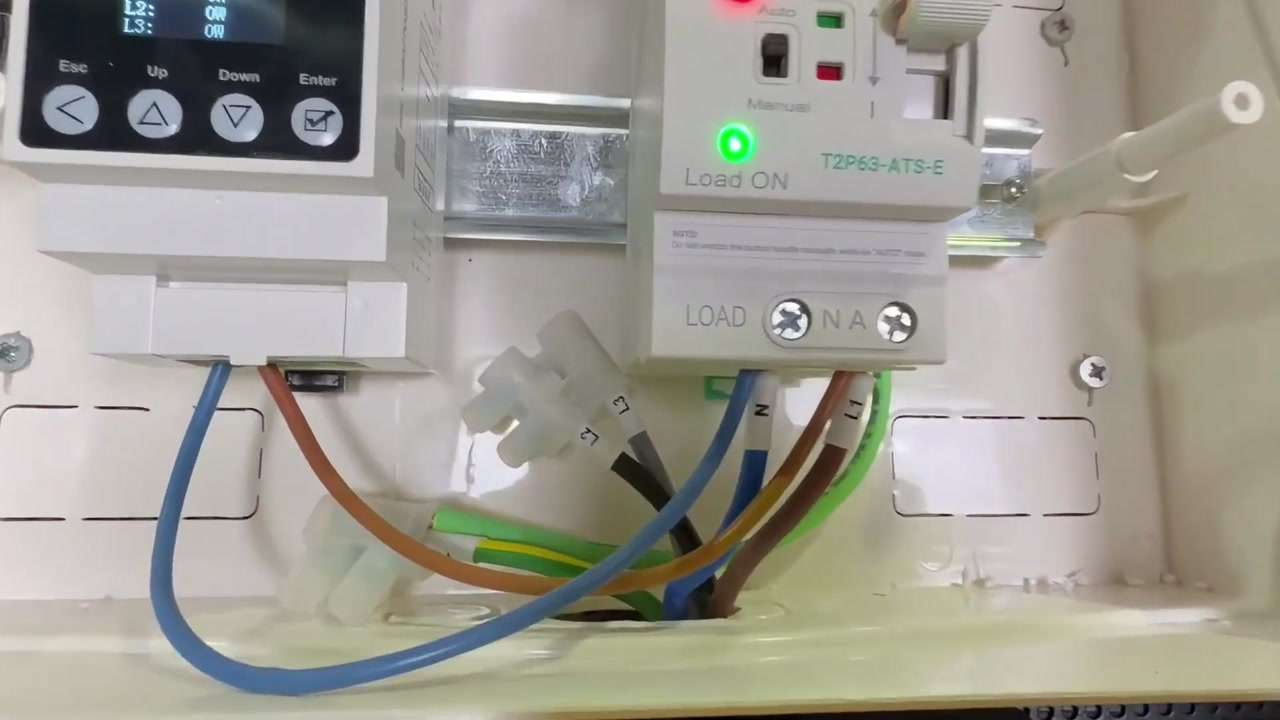

Conexionado de potencia monofásico para el cargador de vehículo eléctrico Deye

Determina si el cargador está en el lado Grid o en Load/LD. La opción del menú debe reflejar el cableado real. Un cargador conectado a Load participa en el consumo de la salida de respaldo: su potencia debe caber junto con las demás cargas y los límites del inversor y la batería.

Configuración y emparejamiento LoRa paso a paso

  1. Con la instalación verificada, entra en System Setup > Smart Devices > Smart EV Charge. Si el menú no existe, resuelve primero la compatibilidad con soporte.
  2. Activa Enable, introduce mediante Edit SN el número de serie correspondiente al cargador y guarda. No utilices el número del logger del inversor.
  3. Mantén pulsado el botón del cargador hasta que la tira LED se vuelva morada: inicia la búsqueda de canal. Al terminar, comprueba el indicador LoRa y el estado del cargador en Smart Devices; el color morado solo indica búsqueda.
  4. Si no enlaza, revisa alimentación, SN, habilitación y coincidencia de canal entre cargador y Smart TX. No asumas que cualquier canal de un ejemplo es el configurado en tu equipo.
  5. Selecciona Grid port o LD port conforme al cableado y guarda un valor adecuado de Max charge power. Tras arrancar o reiniciar, el cargador necesita recibir ese límite del inversor para operar en LoRa.

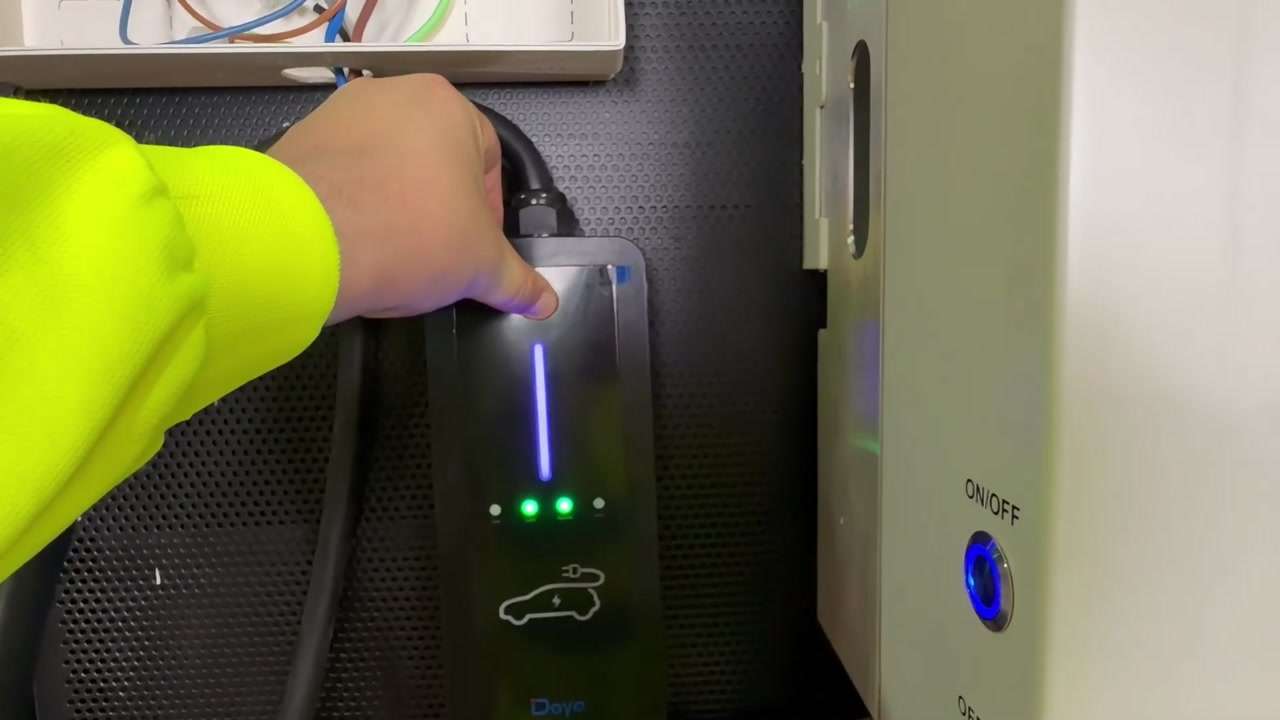

Botón del cargador Deye en color morado durante el proceso de emparejamiento LoRa

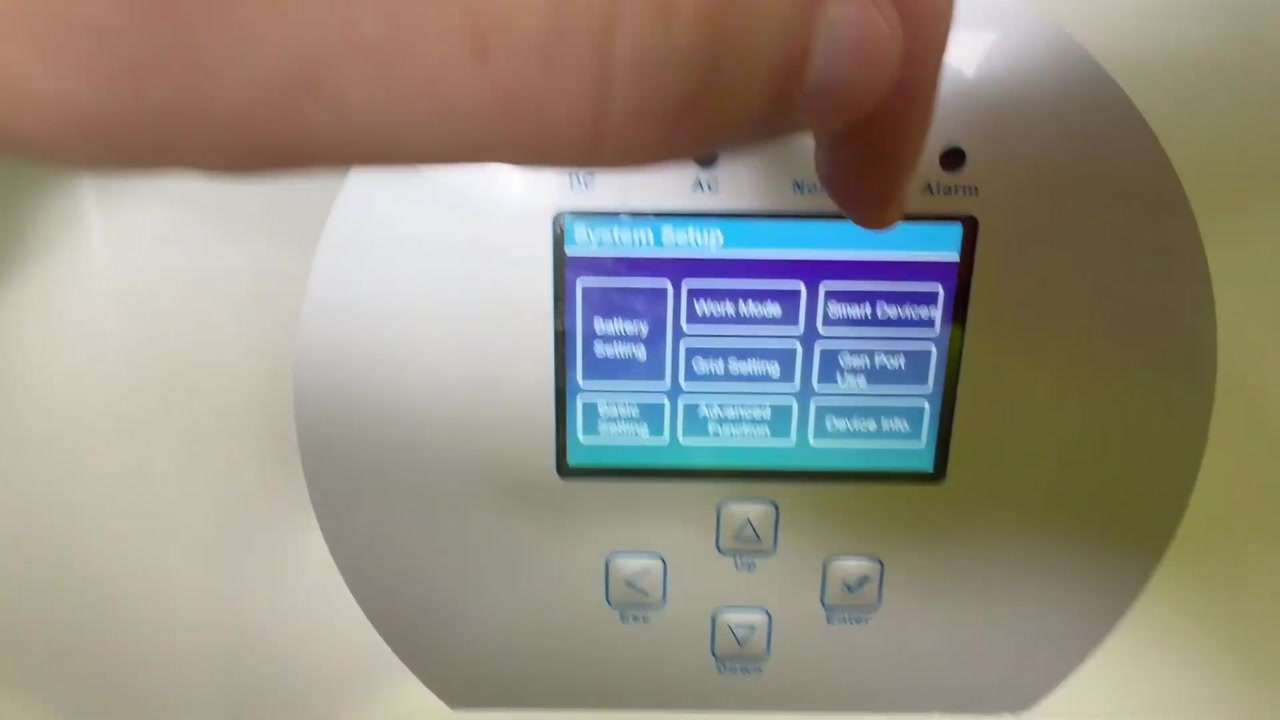

Menú Smart Devices en la pantalla de configuración del inversor Deye

Si tu esquema sí utiliza SUN-SMART-CT01, registra su SN en Smart CT, habilítalo y verifica su comunicación y sus lecturas. Es un registro distinto del cargador.

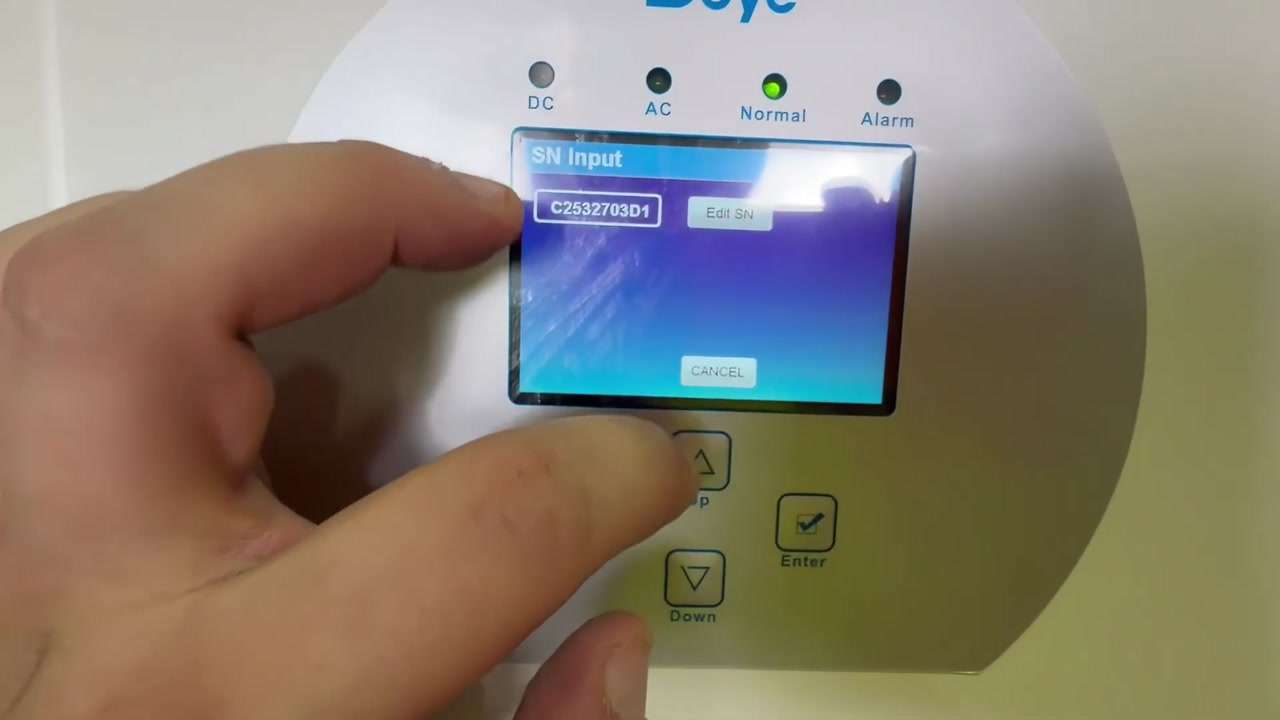

Introducción del número de serie del Meter en la pantalla del inversor Deye

Deye Cloud, Solarman y modo Wi-Fi

LoRa transporta las órdenes entre inversor y cargador. En modo Wi-Fi, el cargador intercambia datos y órdenes directamente con la plataforma. El manual contempla uso independiente sin inversor híbrido mediante Wi-Fi; tener Wi-Fi configurado no confirma la integración solar por LoRa.

En Deye Cloud, el manual permite vincular el cargador desde la planta mediante Device > Smart Devices, añadiendo el SN y seleccionando EV Charger. También muestra su gestión desde el icono del cargador en el flujo de energía. Comprueba las denominaciones en tu versión de app.

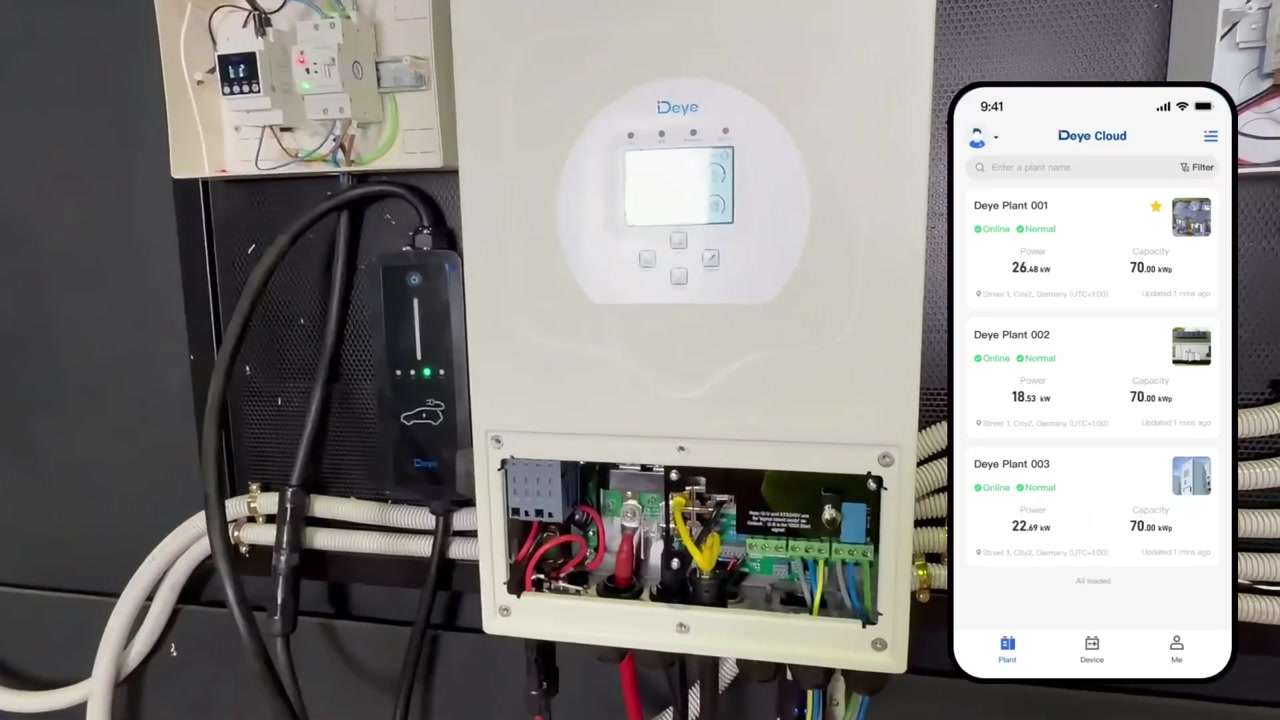

Interfaz de la aplicación Deye Cloud recomendada para la gestión del inversor y cargador Deye

No desvincules automáticamente Solarman para seguir esta guía: el manual de agosto de 2026 menciona supervisión y control remoto mediante Deye Cloud o Solarman. Confirma primero las funciones de tu combinación de cuenta, logger y firmware; una migración no es un requisito universal documentado.

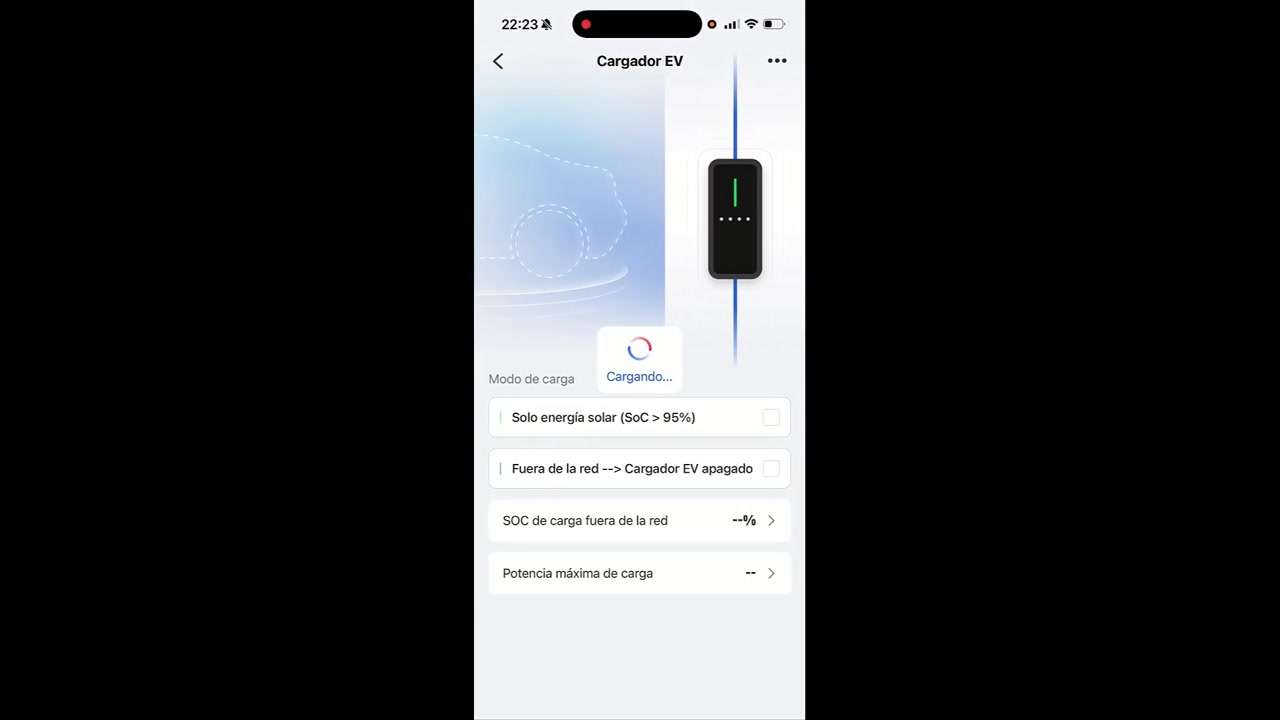

Opciones de configuración del cargador de vehículo en la aplicación Deye Cloud

Solar energy only: arranque al 99 % y parada cerca del 95 %

El rótulo Solar energy only (SOC > 95%) no significa que el cargador arranque en cuanto la batería marque 96 %. La guía de Smart Devices establece arranque al alcanzar al menos el 99 % y parada al bajar a 95 % o menos; el manual EVSE describe la parada por debajo del 95 %. Comprueba la implementación de tu firmware en ese límite.

Además, el manual EVSE mantiene un mínimo de 6 A incluso con energía solar insuficiente. Por tanto, el nombre del modo no garantiza cero importación ni cero descarga de batería en todo instante. Como ejemplo hipotético, cuatro puntos de SOC sobre una batería nominal de 16 kWh representan 0,64 kWh; no son una reserva nula ni una autonomía garantizada.

La guía de Smart Devices exige también Solar sell para ese modo. Si tu instalación tiene limitación o prohibición de vertido, no actives una opción de exportación por ensayo: el instalador debe confirmar una configuración compatible con la modalidad de la instalación y la versión del sistema.

Los demás ajustes que condicionan la recarga

  • Plug and play: carga sin horario programado, respetando el límite configurado.
  • Time of charge: cuatro periodos diarios; el manual permite cruzar medianoche en el cuarto. Revisa que el periodo actual esté habilitado.
  • Free work: permite alimentar el cargador desde el módulo inversor —solar y descarga de batería— y desde el bypass de red. No equivale a solo excedentes.
  • Off grid EV Charge off y Off grid SOC: la parada en isla depende del SOC configurado; no es necesariamente una orden de apagado inmediato ante cualquier corte.
  • Max charge power: fija un techo. No demuestra por sí solo que la demanda conjunta de casa y coche quedará siempre por debajo de la potencia disponible.

Si no carga: comprobaciones antes de declarar una avería

Separar comunicación, permiso de carga y alarma
SíntomaQué revisar primero
LoRa comunica, pero la potencia es ceroLímite recibido tras el reinicio, horario habilitado, SOC de arranque, modo y puerto Grid/LD.
La app comunica, pero el inversor no controlaDistinguir Wi-Fi de LoRa; revisar Smart TX, SN, canal y Enable.
La batería baja al cargar el cocheFree work, mínimo de 6 A, intervalo de SOC y consumos simultáneos. Medir los flujos reales.
Hay una alarmaAnotar el código del EVSE, sin confundirlo con los códigos del inversor. F4 corresponde a fuga, F10 a tierra y F11 a comunicación LoRa en esta revisión.

Las alarmas eléctricas requieren diagnóstico del instalador o del servicio técnico; no se resuelven anulando protecciones ni elevando límites a ciegas. En la prueba final, registra potencia del coche, consumo de casa, flujo de batería/red y comportamiento tras una pausa. Así se comprueba el resultado de la configuración.

Vídeo y siguientes pasos

Conservamos el vídeo y las capturas originales como apoyo visual. Para compatibilidad, medición y condiciones de los modos de carga, aplica las revisiones documentales explicadas arriba y el manual de tu equipo.

Consulta otros cargadores de coche eléctrico y nuestra categoría de inversores Deye. Para dimensionar el sistema completo utiliza la calculadora de kits solares. Si necesitas revisar una combinación, envíanos modelo, versiones, esquema Grid/Load y capturas de los parámetros a info@cuencasolar.es.
