La Combinación Ganadora: Baterías UPower e Inversores Deye
En CuencaSolar, hemos visto un enorme interés en las baterías de litio UPower. No es de extrañar: ofrecen una calidad excepcional y una gran capacidad a un precio muy competitivo. Al mismo tiempo, los inversores híbridos Deye se han consolidado como una de las opciones más versátiles y fiables del mercado.
La pregunta que muchos clientes nos hacen es: «¿Son compatibles? ¿Puedo usar baterías UPower con mi inversor Deye?»
La respuesta es un rotundo sí. Aunque la configuración requiere unos pasos específicos, la compatibilidad es total y el rendimiento es excelente. En esta guía, te mostraremos exactamente cómo realizar la conexión y configuración, paso a paso, tal como lo hacemos en nuestras instalaciones.
Antes de Empezar: Componentes
Una de las ventajas de las baterías UPower es que incluyen todos los cables necesarios para su instalación:
- Latiguillos cortos de potencia (rojo y negro) para la conexión en paralelo.
- Cable de comunicación entre baterías (tipo RJ45).
- Cable de comunicación de la batería al inversor (BMS/CAN).
Asegúrate de tener también tu inversor Deye y las herramientas básicas de un instalador (destornillador, polímetro, etc).

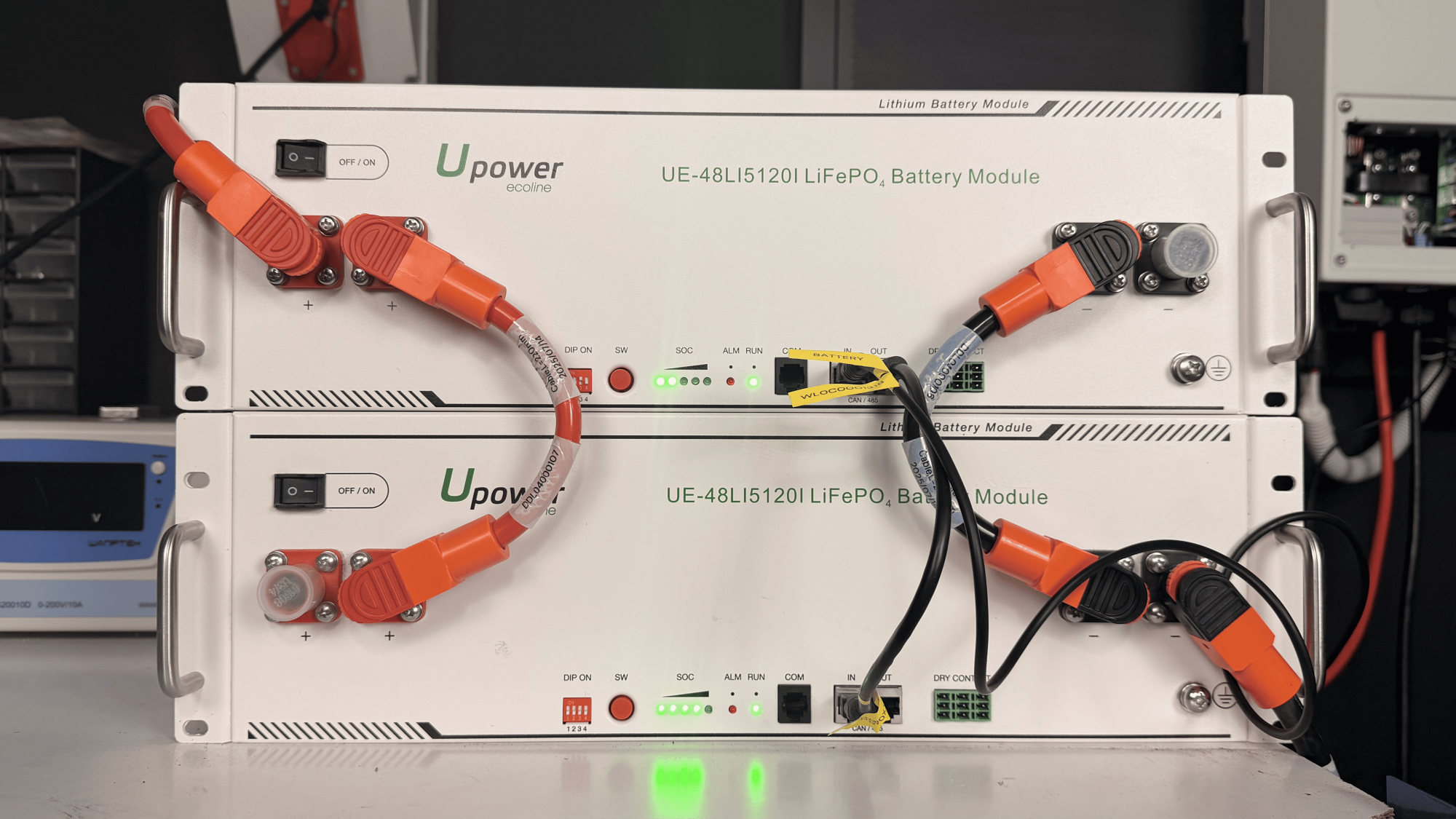

Paso 1: Conexión Física de las Baterías UPower en Paralelo
Si vas a instalar más de un módulo de batería (lo cual es habitual), el primer paso es conectarlas entre sí en paralelo.
Cableado de Potencia (Positivo y Negativo)
Usando los látiguillos cortos de potencia incluidos:
- Conecta el terminal Positivo (+) de la primera batería (maestra) con el terminal Positivo (+) de la segunda batería (esclava).
- Conecta el terminal Negativo (-) de la primera batería con el terminal Negativo (-) de la segunda.
- Si tienes más baterías, repite este proceso, creando una cadena de positivo con positivo y negativo con negativo.
Cableado de Comunicación entre Baterías (BMS)
Para que las baterías se comuniquen entre sí y equilibren la carga, debes enlazarlas con los cables de comunicación RJ45:
- Conecta un cable desde el puerto «OUT» de la batería maestra.
- Enchufa el otro extremo en el puerto «IN» de la batería esclava.
- Si añades una tercera batería, sal del puerto «OUT» de la segunda al «IN» de la tercera, y así sucesivamente.
Paso 2: Conexión de las Baterías al Inversor Deye
Una vez que las baterías están conectadas entre sí, es hora de conectarlas al inversor.
Conexión de Potencia (Batería a Inversor)
Ahora usarás los cables de potencia largos (rojo y negro) que van al inversor.
- Cable Positivo (+): Conéctalo desde el terminal positivo libre de la batería maestra.
- Cable Negativo (-): La mejor práctica es conectarlo desde el terminal negativo libre de la última batería de la cadena. Esto ayuda a que el sistema equilibre mejor las corrientes. (Si por longitud de cable u otro motivo no es posible, puedes sacarlo también de la batería maestra, pero la primera opción es la ideal).

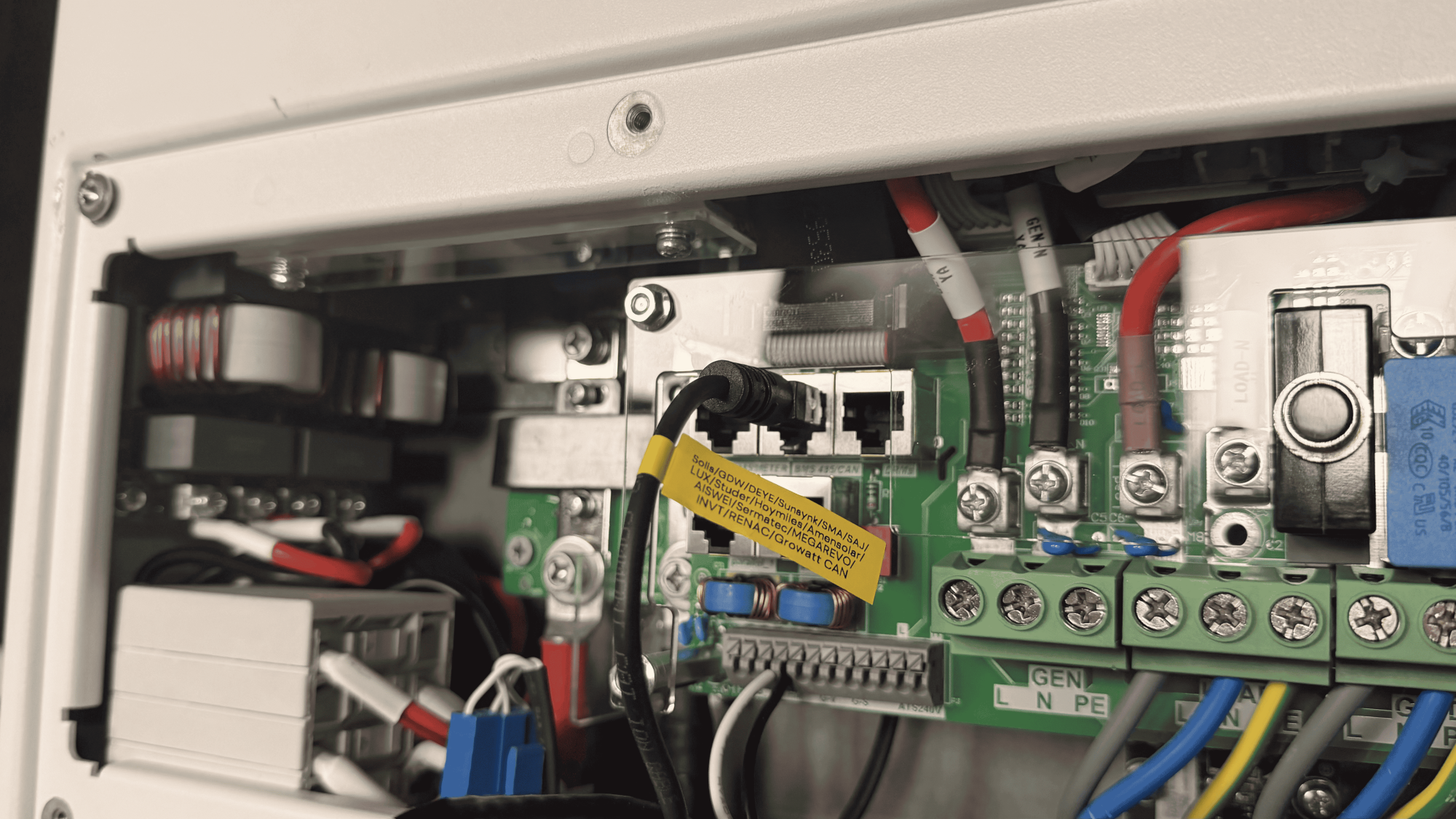

Conexión de Comunicación (BMS a Inversor)
Este es un paso crucial. Debes conectar el sistema de gestión de baterías (BMS) al inversor para que puedan «hablar» entre ellos.
- Toma el cable de comunicación principal (el que suele venir etiquetado como «Deye» o «Inverter»).
- Conéctalo al puerto «IN» de la batería maestra.
- Conecta el otro extremo al puerto «BMS» correspondiente en el inversor Deye.
Nota: Si no tienes el cable específico, un cable de red de internet (RJ45 estándar) suele funcionar perfectamente para esta conexión.

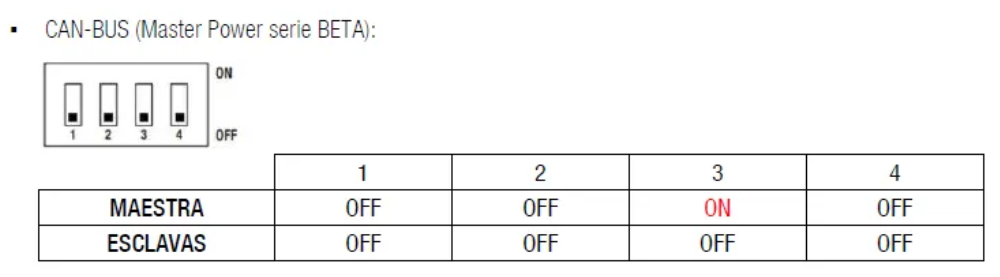

Paso 3: Configuración de los DIP-Switches en las Baterías
Antes de encender nada, debes «decirle» a las baterías cuál es la maestra y cuáles son las esclavas. Esto se hace con los pequeños interruptores DIP-switch.
- Batería Maestra (la primera, que se comunica con el inversor): El DIP-switch número 3 debe estar en ON (hacia arriba). El resto (1, 2 y 4) deben estar en OFF (hacia abajo).
- Baterías Esclavas (todas las demás): Todos los DIP-switches (1, 2, 3 y 4) deben estar en OFF (hacia abajo).
Esta configuración es fundamental para que la comunicación funcione.
Paso 4: Secuencia de Arranque del Sistema
Sigue este orden para evitar errores:
- Enciende el interruptor general (On/Off) de cada una de las baterías.
- En la batería maestra, mantén pulsado el botón «SW» durante unos segundos. Verás que la batería arranca.
- La batería maestra enviará automáticamente la señal de arranque al resto de baterías esclavas, que se encenderán solas.
- Una vez que todas las baterías estén encendidas y con sus luces de estado activas, enciende el interruptor de Corriente Continua (DC) del inversor Deye.
Paso 5: Configuración del Inversor Deye (Programación)
Ahora pasamos a la pantalla táctil del inversor Deye para finalizar la configuración.
- Pulsa el icono de configuración (el engranaje).
- Entra en «Battery Setting».

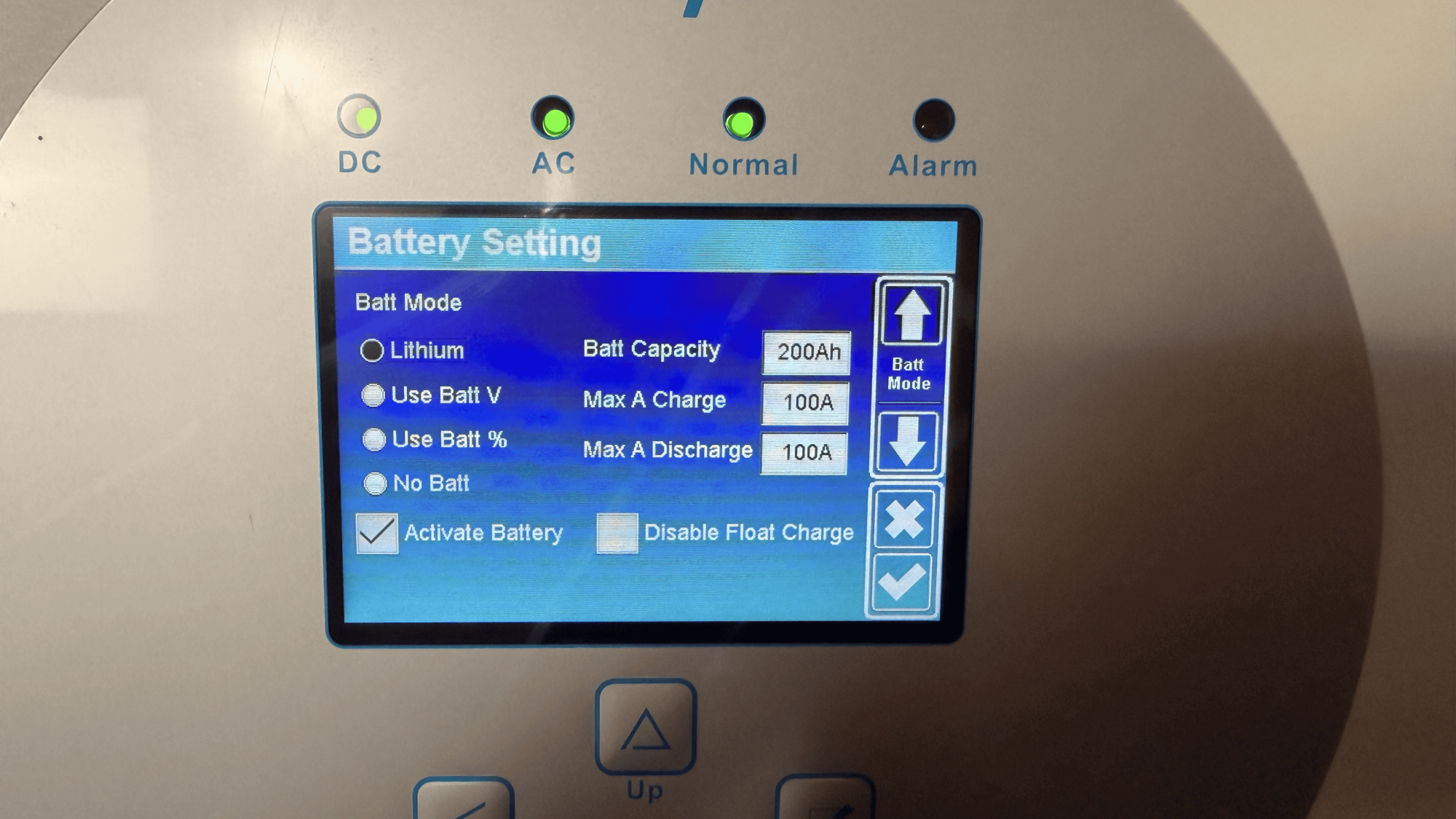

Ajustes Básicos de Batería (Página 1)
Aquí configurarás los parámetros principales:
- Batt Mode: Selecciona «Lithium».
- Activate Battery: Marca esta casilla. Es importante para que el inversor pueda «despertar» a las baterías si se descargan profundamente.
- Batt Capacity: Introduce la capacidad total en Amperios-hora (Ah). Las UPower UE-48Li5120I son de 100Ah. Si pones 2, la capacidad total es 200Ah. Si pones 3, será 300Ah, etc.
- Max A Charge / Max A Discharge: Introduce la corriente máxima de carga y descarga. Estas baterías suelen tener un máximo recomendado de 50A por módulo. Si tienes 2, pon 100A en ambos campos.
Pulsa «Guardar» (el Visto) para aplicar estos cambios.
Comprobar que las baterías UPower han sido reconocidas correctamente por el inversor
Vuelve a entrar en «Battery Setting» y, esta vez, desliza el dedo hacia arriba (o pulsa la flecha de scroll) para ir a la tercera página de ajustes.
Este es el secreto de la configuración:
- Busca el parámetro «Lithium Mode».
- Aquí es donde seleccionas el protocolo de comunicación. Las baterías UPower son fabricadas por Dyness.
- Si el reconocimiento ha sido correcto, verás que en el punto 01 ya te viene seleccionado y aparece la palabra «DYNESS».
- Pulsa «Guardar» (el Visto) para confirmar.
Paso 6: Verificación Final de la Comunicación
Si has seguido todos los pasos, la comunicación BMS debería estar activa. Para comprobarlo:
- Vuelve al menú principal del inversor.
- Pulsa sobre el icono de la batería para ver su estado detallado.
- Deberías ver el icono «Li-BMS» en la pantalla, confirmando la comunicación.
- Comprueba la Temperatura (Temp): Este es el mejor indicador. Si ves un valor lógico (ej. 15.0°C), la comunicación es correcta. Si vieras un valor sin sentido (ej. -100°C o 0°C exacto), significaría que el BMS no se está comunicando y deberías revisar el cableado y los DIP-switches.
¡Y listo! Tu sistema de baterías UPower ya está perfectamente comunicado y optimizado para funcionar con tu inversor Deye.
¿Necesitas Componentes o Ayuda para tu Instalación?
Las baterías UPower y los inversores Deye son solo una parte de una instalación fotovoltaica eficiente. En Cuenca Solar, disponemos de todo lo que necesitas, desde paneles solares hasta estructuras y protecciones.
- ¿Quieres un sistema completo para tu vivienda? Echa un vistazo a nuestros Kits Solares de Autoconsumo para Conexión a Red.
- ¿Tu instalación no tiene acceso a la red eléctrica? Nuestros Kits Solares para Vivienda Aislada son tu solución.
- Si no sabes por dónde empezar, prueba nuestra calculadora de kits solares para obtener una recomendación personalizada o contacta con nosotros y nuestro equipo de ingenieros te asesorará gratuitamente.
Conclusión: Un Sistema Eficiente y Optimizado
Combinar baterías UPower con inversores Deye te permite tener un sistema de almacenamiento de última generación, alta eficiencia y un coste muy ajustado. Siguiendo estos pasos, aseguras una configuración correcta que protegerá tus baterías y maximizará el rendimiento de tu instalación.
