Distancia entre paneles solares: cálculo, filas y estructuras

Publicado el 6 de octubre de 2025·Actualizado el 24 de octubre de 2026·8 min de lectura

La distancia entre paneles solares depende de qué espacio quieras medir. La holgura entre dos marcos contiguos no es la separación entre filas inclinadas. Para filas sobre un plano horizontal, orientadas al sur y con las bases a la misma altura, calcula primero la altura del conjunto y su proyección horizontal; después añade el hueco necesario para el criterio de sombras elegido.

Índice

Toggle
  • Distancia entre paneles, separación entre filas y paso total
  • Fórmula para calcular la distancia entre filas de paneles solares
    • Criterio IDAE: cuatro horas en torno al mediodía de invierno
    • Cálculo al mediodía solar: otro criterio
  • Ejemplo de distancia entre placas solares en Cuenca
  • Cómo usar la calculadora de separación de CuencaSolar
  • Casos en los que la fórmula simple no basta
    • Filas a distinta altura u obstáculos
    • Cubierta inclinada, este-oeste o azimut distinto del sur
    • Muchas filas y superficie disponible
    • Más potencia instalada no siempre significa más energía útil
  • Tipos de estructura, materiales y orientación
  • Preguntas frecuentes sobre separación entre paneles
    • ¿Cuánto espacio se deja entre dos paneles de la misma fila?
    • ¿Se suman los metros de separación al largo completo del panel?
    • ¿Evitar sombras al mediodía garantiza que no habrá sombras en invierno?

Distancia entre paneles, separación entre filas y paso total

Cuatro distancias diferentes en una instalación solar
MedidaQué significaCómo se determina
Holgura entre módulosHueco entre marcos contiguos de una misma mesaPresores, dilatación y manual del panel y de la estructura
Distancia libre entre filas, dHueco horizontal desde la proyección del borde alto de una fila hasta el borde bajo de la siguienteGeometría y criterio de sombras elegido
Paso entre filas, PDistancia entre puntos equivalentes de filas consecutivasProyección horizontal de la mesa + distancia libre
Distancia a bordes, obstáculos y accesosSeparaciones para seguridad, mantenimiento, evacuación y condicionantes del edificioProyecto, manuales y prescripciones aplicables; no solo fórmula solar

No existe una distancia universal de 2 cm, 50 cm o un metro que resuelva todos estos casos. La separación entre marcos se toma de los componentes y manuales concretos. La distancia de sombra puede ser de varios metros y no sustituye un paso de mantenimiento.

Fórmula para calcular la distancia entre filas de paneles solares

Para filas paralelas sobre una base horizontal, con igual altura de arranque y orientadas al sur en el hemisferio norte, define:

  • L: dimensión de la mesa en el sentido de la inclinación, en metros.
  • β: inclinación de los módulos respecto a la horizontal, en grados.
  • h = L × sen(β): diferencia de altura entre el borde alto de una fila y el borde bajo de la siguiente.
  • p = L × cos(β): proyección horizontal de la mesa.
  • d: espacio libre horizontal entre filas. El paso total es P = p + d.

Usa la calculadora trigonométrica en grados. Si la mesa tiene dos módulos consecutivos en el sentido de la pendiente, L incluye ambos y la separación que corresponda entre ellos. No es necesariamente el largo de una sola placa. Si giras un módulo de vertical a apaisado, cambia la dimensión que interviene en L y también deben revisarse sus apoyos permitidos.

Criterio IDAE: cuatro horas en torno al mediodía de invierno

El Pliego de condiciones técnicas del IDAE, julio de 2011, anexo III, apartado 5, página 44, recomienda una separación que permita al menos cuatro horas de sol en torno al mediodía del solsticio de invierno. Para el caso simplificado utiliza:

k = 1 / tan(61° − latitud)
d ≥ h × k
P = p + d

Es una referencia técnica con sus hipótesis, no una distancia legal única para cualquier tejado. No garantiza ausencia de sombras durante todo el día o todo el año. El propio documento remite a programas de sombreado para situaciones con cubierta inclinada o azimut que se aparte apreciablemente del caso considerado.

Cálculo al mediodía solar: otro criterio

Para el mediodía solar del solsticio de invierno, en el caso horizontal y orientado al sur, puede utilizarse la altura solar α = 90° − latitud − 23,45° y calcular d = h / tan(α). El paso vuelve a ser P = p + d. Este cálculo comprueba ese instante; no equivale al criterio de cuatro horas.

Mediodía solar no significa necesariamente las 12:00 del reloj. La hora civil depende, entre otros factores, del huso horario y la longitud. Tampoco deben mezclarse en una misma fórmula la altura solar α y la inclinación del panel β.

Un caso público ilustra la confusión: en el hilo de Solarweb iniciado el 26 de febrero de 2008, una consulta para un proyecto académico recibe tanto la fórmula del IDAE como otra que incluye la proyección horizontal. Son intervenciones de terceros, no una instalación verificada por CuencaSolar. La lección útil es anotar siempre el criterio horario y los puntos entre los que se mide.

Ejemplo de distancia entre placas solares en Cuenca

Ejemplo didáctico, no instalación ejecutada: latitud 40,07° N, mesa de un módulo con L = 2,278 m, inclinación de 30°, orientación sur y bases a la misma cota. Resultan h = 1,139 m, p = 1,973 m y una altura solar de invierno al mediodía de 26,48°.

Ejemplo calculado: Cuenca, latitud 40,07° N; L = 2,278 m; inclinación 30°
CriterioDistancia libre dPaso entre filas P
Mediodía solar del solsticio de invierno2,286 m4,259 m
Recomendación de la calculadora: 25 % sobre el paso anterior3,351 m5,324 m
Criterio simplificado IDAE: k = 1 / tan(61° − latitud)2,978 m4,951 m

Los resultados están redondeados a milímetros para poder reproducir las cuentas; esa precisión numérica no representa una tolerancia de montaje. La separación definitiva incorpora las restricciones y comprobaciones del proyecto.

La diferencia se explica por el criterio y por dónde se aplica el margen. El 25 % de la calculadora se añade al paso total, no solo al hueco. En este ejemplo, 4,259 × 1,25 = 5,324 m de paso; al restar la proyección de 1,973 m quedan 3,351 m libres. Ese margen no sustituye un estudio de sombras ni acredita por sí solo cuatro horas de soleamiento.

Cómo usar la calculadora de separación de CuencaSolar

  1. Abre la calculadora de distancia de separación de paneles e introduce la latitud y las dimensiones reales.
  2. Comprueba qué lado queda en el sentido de la inclinación y utiliza la opción de girar cuando corresponda.
  3. Introduce la inclinación y la distribución de filas y paneles. Distingue el hueco libre d1 del paso d2.
  4. Lee tanto el resultado mínimo al mediodía como el recomendado con margen. Conserva los datos de entrada junto con el resultado.
  5. Añade al replanteo accesos, bordes, obstáculos y las condiciones de la estructura; no se deducen de la huella rectangular del cálculo.

La herramienta trabaja con una geometría simplificada sobre terreno plano y filas orientadas al sur. No modela por sí sola una cubierta con pendiente, edificios, árboles, desniveles o todas las horas del año. La holgura lateral representada en la visualización tampoco sustituye la exigida por los presores y el módulo.

Casos en los que la fórmula simple no basta

Filas a distinta altura u obstáculos

Si ambas filas se elevan 20 cm por igual, esos 20 cm comunes no se suman a h: importa la diferencia entre el borde alto de la primera y el borde bajo de la siguiente. En cambio, un desnivel entre bases modifica la geometría. Para un obstáculo importa su altura respecto al plano receptor, además de su posición y la trayectoria solar.

Cubierta inclinada, este-oeste o azimut distinto del sur

No apliques automáticamente el ejemplo horizontal. La pendiente y la orientación cambian la proyección de las sombras. Una disposición este-oeste exige estudiar sus dos caras, la geometría de la mesa y su comportamiento horario. Usa una simulación de sombras con el emplazamiento y los obstáculos reales.

Muchas filas y superficie disponible

Para N filas iguales, en el caso simplificado, la longitud ocupada en la dirección de la pendiente es N × p + (N − 1) × d. Hay N − 1 huecos interiores, no N. Con tres filas del ejemplo IDAE resulta aproximadamente 11,875 m antes de añadir retranqueos y pasillos. El ancho depende del número de módulos por fila y sus holguras.

Más potencia instalada no siempre significa más energía útil

Reducir la inclinación puede permitir acercar filas, pero cambia la producción estacional, la suciedad y el diseño mecánico. La decisión se compara con simulación de producción y sombras, consumo previsto, mantenimiento y coste. No hay un porcentaje fijo de pérdida que sirva para cualquier sombra: influyen su forma, duración y la configuración eléctrica del módulo y del string.

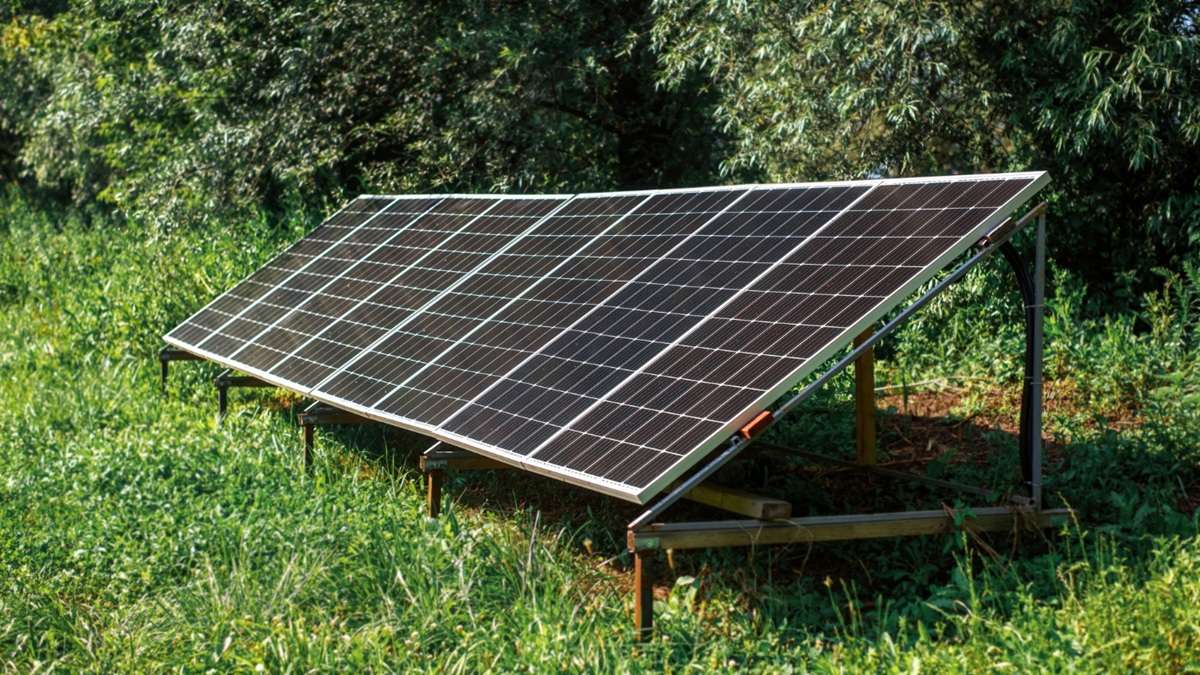

Tipos de estructura, materiales y orientación

La estructura coplanar sigue la pendiente del tejado; la inclinada aporta un ángulo mediante soportes; la elevada sitúa los paneles sobre pilares. Una estructura elevada no tiene por qué ser regulable. Los seguidores requieren un diseño y un estudio de viabilidad específicos, sin atribuirles una ganancia porcentual universal.

El aluminio, el acero galvanizado y los tornillos inoxidables se seleccionan por resistencia, ambiente y compatibilidad del sistema. La orientación sur suele ser una referencia para estudiar producción anual en España, pero la solución útil también depende del consumo horario, sombras y espacio. Una inclinación de 30° no es óptima por definición para todos los casos.

Consulta la guía de estructuras para paneles solares y, si necesitas liberar espacio inferior, las estructuras elevadas Sunfer 38V. El cálculo de separación evita unas sombras bajo determinadas hipótesis; la resistencia de cubierta, cimentación, anclajes y paneles requiere su propia comprobación.

Preguntas frecuentes sobre separación entre paneles

¿Cuánto espacio se deja entre dos paneles de la misma fila?

El que exijan los presores, el sistema de montaje y el fabricante del módulo. No debe trasladarse a esa junta la distancia calculada para sombras entre mesas inclinadas.

¿Se suman los metros de separación al largo completo del panel?

Para obtener el paso horizontal se suma la proyección p = L × cos(β), no el largo inclinado L. En un replanteo, especifica desde qué borde o punto equivalente se está midiendo.

¿Evitar sombras al mediodía garantiza que no habrá sombras en invierno?

No. Solo verifica el instante y la geometría calculados. Para una franja horaria o un balance anual necesitas un criterio o simulación que cubra ese periodo y los obstáculos del entorno.

Consulta tu distribución indicando ubicación, dimensiones del módulo, número de filas, pendiente, orientación y obstáculos. Conserva el croquis y los datos que sustentan la separación elegida.
