La comunicación entre una batería de litio Felicity y un inversor no es un accesorio: es el mecanismo por el que el BMS transmite al inversor el estado de carga, los límites de carga y descarga, las alarmas y las órdenes de protección. Una instalación puede tener tensión DC correcta y, aun así, quedar fuera de servicio por un cableado, un perfil de comunicación o una dirección DIP incorrectos.
Este manual reúne las instrucciones disponibles de Felicity para inversores Voltronic y Victron, junto con los criterios de comprobación aplicables a Deye, Growatt, Solis, SolaX, SOFAR y Luxpower. Está dirigido a instaladores y usuarios técnicamente cualificados que trabajen con baterías Felicity de baja tensión. Debes contrastar siempre el modelo exacto de batería, el modelo y firmware del inversor y el manual vigente de ambos fabricantes antes de energizar el sistema.
Principio de funcionamiento y comprobaciones previas
Las baterías Felicity de 48/51,2 V emplean BMS con interfaces de comunicación CAN y/o RS485 según la familia. La elección de la interfaz no depende solo de la marca del inversor. Felicity publica guías específicas con RS485 para Deye y Growatt, y con CAN para Victron, Solis, SolaX, SOFAR y Luxpower. Esta relación no sustituye la validación de compatibilidad por referencia concreta.
CAN y RS485 describen una interfaz de comunicaciones, no garantizan por sí mismos que el BMS y el inversor interpreten los mismos mensajes. Tampoco un conector RJ45 identifica de forma segura el protocolo o el pinout. Un cable Ethernet convencional, recto o cruzado, no debe utilizarse por su apariencia: debe verificarse conductor por conductor frente al esquema de Felicity y el puerto BMS del inversor.
Verificaciones obligatorias antes del conexionado
- Identifica la referencia exacta de batería, su tensión nominal, el puerto destinado al inversor y los puertos destinados al enlace entre baterías.
- Confirma en la documentación vigente del inversor el protocolo admitido, el puerto físico, el perfil de batería y la versión de firmware requerida.
- Desenergiza el sistema y abre los elementos de corte DC antes de manipular cables de potencia o comunicaciones.
- En bancos en paralelo, configura las direcciones DIP y conecta el inversor a la batería definida como maestra.
- Limita la intensidad de carga y descarga a la suma admisible de las baterías instaladas, sin superar el límite individual de cada unidad.
⚠️ ¡Cuidado!: no conectes baterías Felicity de baja tensión en serie si el manual de su familia indica funcionamiento exclusivamente en paralelo. El manual de la LPBF48100-A establece expresamente conexión solo en paralelo. La conexión en serie puede provocar daños y queda fuera de la configuración indicada por el fabricante.
Pinout de batería Felicity: el punto crítico del cable RJ45
En la LPBF48100-A, el manual vigente asigna los pines del puerto RJ45 de la batería del siguiente modo: CAN_L hacia PCS en el pin 3, CAN_H hacia PCS en el pin 4, RS485-B en el pin 5 y RS485-A en el pin 6. Los pines 7 y 8 están destinados a CAN entre baterías. Esta asignación permite entender por qué no puede asumirse la compatibilidad de un latiguillo suministrado para otra marca o inversor.
| Señal en LPBF48100-A | Pin RJ45 de batería | Uso indicado |
|---|---|---|
| CAN_L hacia PCS | 3 | Comunicación CAN con el sistema/inversor |
| CAN_H hacia PCS | 4 | Comunicación CAN con el sistema/inversor |
| RS485-B | 5 | Comunicación RS485 con inversor compatible |
| RS485-A | 6 | Comunicación RS485 con inversor compatible |
| CAN entre baterías | 7 y 8 | Interconexión interna del banco |
La guía Felicity para Deye por RS485 muestra, en el extremo del inversor Deye representado, RS485-A en el pin 2 y RS485-B en el pin 1. Es una referencia de cableado de esa guía, no una autorización para crimpar cualquier puerto RJ45 de Deye. Comprueba el esquema del BMS del inversor concreto antes de fabricar el cable.
Para Voltronic, la guía adjunta identifica RS485 mediante RJ45 y declara compatibilidad con Infini Solar V IV Twin de 6/6,5/8 kW, Axpert VM III, Axpert VM IV, Axpert MKS III, Axpert MKS IV, Axpert MAX y Axpert MAX II. Su tabla de correspondencia especifica RS485A: pin 6 en Felicity a pin 5 en Voltronic; y RS485B: pin 5 en Felicity a pin 3 en Voltronic.
Configuración de un banco Felicity en paralelo
El paralelo exige dos configuraciones independientes: la distribución de potencia DC y el direccionamiento lógico. Para potencia, la LPBF48100-A recomienda emplear una caja combinadora BTCB0606/BTCB0303 o barras de cobre adecuadas. Las conexiones deben respetar la protección individual, sección de conductor y pares de apriete especificados para el banco instalado.
Para comunicaciones, cada batería debe recibir una dirección DIP distinta. En las guías adjuntas, Felicity indica que el inversor debe conectarse a la primera batería, es decir, al pack configurado con los interruptores 1 y 5 en posición ON. Cualquier cambio de DIP solo se aplica tras reiniciar las baterías.
Ejemplo documentado para tres LPBF48100-A
| Posición en el banco | Interruptores DIP en ON | Función |
|---|---|---|
| Batería maestra | 1 y 5 | Batería a la que se conecta el inversor |
| Esclava 1 | 2 | Segunda unidad del paralelo |
| Esclava 2 | 1, 2 y 5 | Tercera unidad del paralelo |
Las tablas adjuntas extienden el direccionamiento hasta 12 baterías y mantienen como primera unidad el ajuste 1 y 5 ON. No extrapoles el ejemplo de tres unidades a otra familia Felicity: consulta la tabla DIP específica del modelo instalado.
Atención: un banco que entregue potencia pero no comunique con el inversor suele tener el cable de comunicación incorrecto, el puerto equivocado o una configuración DIP errónea. Son causas identificadas expresamente por Felicity para el fallo de «sin comunicación con inversor».
Comunicación CAN con Victron: cable, puerto, terminación y perfil

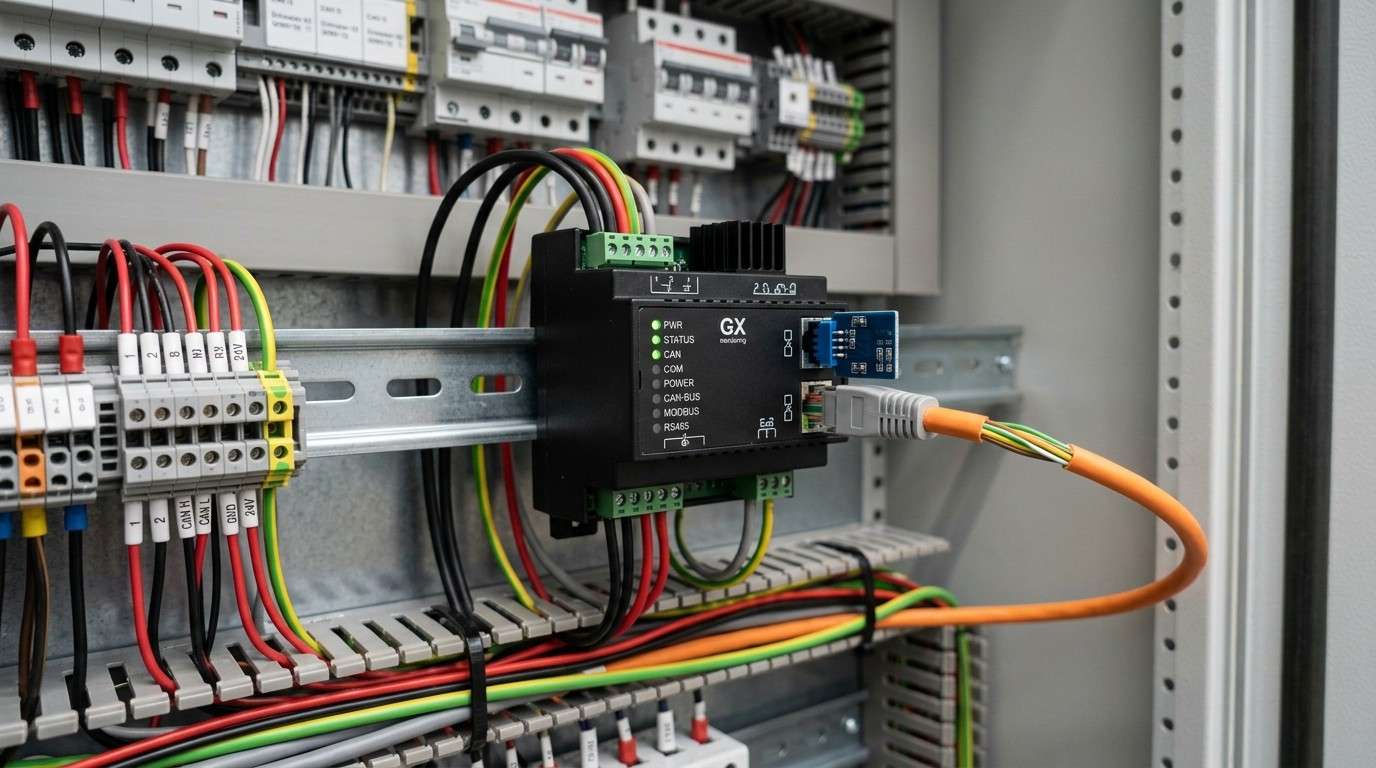

La guía de Felicity para Victron utiliza CAN sobre RJ45. En sistemas Victron con equipo GX integrado, el extremo identificado como lado del inversor debe conectarse al puerto VE.Can. Si el sistema no incorpora GX, debe utilizarse un Cerbo GX externo y conectar ese extremo al puerto BMS-Can. En ambos casos, la guía indica instalar el terminal azul de terminación en el puerto contiguo.
La terminación no es un detalle opcional: la guía adjunta la solicita expresamente junto al conector de comunicación. No sustituyas el terminador ni cambies la topología CAN sin seguir la documentación Victron correspondiente.
| Familia de batería indicada en guía Victron | CAN_L en batería | CAN_H en batería | CAN_L Victron | CAN_H Victron |
|---|---|---|---|---|
| Felicity EC y LPBA48100-OL | Pin 7 | Pin 8 | Pin 8 | Pin 7 |
| Otros modelos Felicity de baja tensión | Pin 3 | Pin 4 | Pin 8 | Pin 7 |

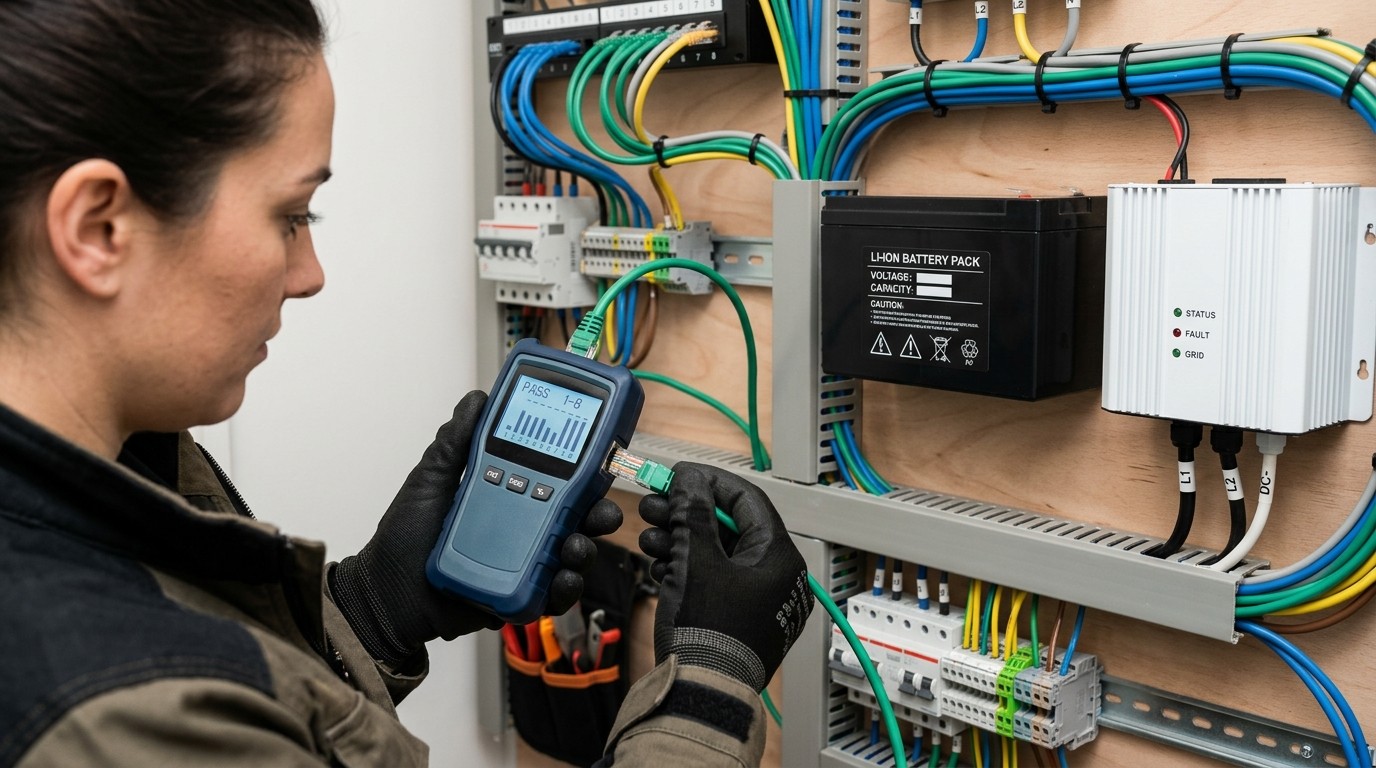

Esta diferencia entre familias confirma que no existe un cable CAN universal para todas las Felicity. El extremo de Victron, según la guía, usa CAN_L en pin 8 y CAN_H en pin 7; el extremo de batería varía por modelo. Etiqueta ambos extremos del cable después de comprobar continuidad y pinout.
Perfil CAN en GX
Una vez establecida la comunicación, la guía adjunta muestra la ruta de menú Settings > Services > CAN-bus y selecciona el perfil CAN-bus BMS (500 kbit/s). Tras la configuración, la pantalla Victron debe presentar la batería en la lista de dispositivos y mostrar datos como estado de carga, tensión y corriente. Si no aparece, revisa primero la terminación, el cable y la selección de perfil antes de alterar límites eléctricos.
Límites eléctricos, arranque y parámetros de Victron
La FLA48100-EU tiene 5,12 kWh nominales a 51,2 V, comunicación RS485/CAN y admite hasta 15 unidades en paralelo. Con profundidad de descarga declarada igual o superior al 95 %, una unidad equivale a hasta 4,86 kWh DC de descarga nominal. Dos unidades suman 10,24 kWh nominales. Como referencia económica observada, su PVP se sitúa alrededor de 849 € IVA incluido; la FLA48171-EU ofrece 8,75 kWh, alrededor de 1.162 €, y la FLA48314-EU 16 kWh, alrededor de 1.879 €.
La energía no es el único criterio. Una FLA48100-EU recomienda un máximo de 100 A o 5.000 W por unidad. Por tanto, dos unidades permiten escalar el límite de carga configurado hasta 200 A cuando el manual aplicable lo contemple, y aportan hasta 10 kW de potencia recomendada conjunta. No configures una intensidad superior a la recomendada por cada batería: el resultado puede ser una desconexión por sobrecorriente del BMS.
Las capturas de la guía de ajuste Victron muestran que la capacidad del monitor debe introducirse conforme a la placa de características y que, con varias baterías en paralelo, se suma la capacidad de todas ellas. También recalcan que la corriente máxima de carga de una unidad no puede superar el valor de su placa. Las mismas capturas contienen valores de ejemplo de tensión, corte dinámico y reinicio asociados a un caso concreto; no deben trasladarse de forma universal a otra batería o instalación.
Si hay comunicación CAN-BMS operativa, prioriza los límites y las órdenes del BMS. Si se usan ajustes manuales, cada valor debe proceder de la ficha de la batería concreta y del diseño del sistema. No copies indiscriminadamente valores visibles en capturas de VE.Configure.
Secuencia de servicio LPBF48100-A
Para la LPBF48100-A, el manual indica esta secuencia de arranque: encender el inversor, cerrar el breaker de batería y pulsar el botón de batería. Para el apagado: apagar el inversor, mantener pulsado el botón de la batería durante 3 segundos y abrir el breaker. Respeta esta secuencia únicamente cuando corresponda a la familia instalada; otras referencias Felicity pueden establecer un procedimiento diferente.
Diagnóstico y criterio de dimensionado
Para un consumo nocturno próximo a 4,5 kWh, una FLA48100-EU puede cubrir teóricamente la energía DC útil nominal. Sin embargo, la decisión entre una o dos unidades debe incluir potencia simultánea, autonomía requerida, margen por pérdidas del inversor y continuidad de servicio. Si existen cargas simultáneas superiores a 5 kW o se busca mayor autonomía, dos unidades en paralelo y una distribución DC correctamente combinada constituyen el planteamiento técnico indicado.
Ante un fallo de comunicación, sigue un orden de diagnóstico: confirma que batería e inversor estén energizados conforme a su secuencia; verifica la referencia del cable y cada pin; revisa el puerto BMS correcto; comprueba DIP, batería maestra y reinicio posterior; valida perfil y velocidad CAN en Victron; y finalmente comprueba firmware y alarmas del BMS. No eleves corrientes ni desactives protecciones para intentar resolver un problema de comunicaciones.
Un sistema Felicity bien integrado requiere compatibilidad documental, cableado verificado, direccionamiento correcto, terminación CAN cuando aplique y límites eléctricos acordes a cada unidad. Para dimensionar el conjunto de batería, inversor y protecciones, utiliza nuestra calculadora de kits solares. Si necesitas revisar una combinación concreta de equipos o el esquema de conexión, contacta con el equipo técnico en info@cuencasolar.es.
