Las instalaciones fotovoltaicas se han convertido en una solución cada vez más habitual para generar electricidad en viviendas, negocios e instalaciones industriales. Sin embargo, uno de los aspectos que más dudas genera cuando se diseña una instalación solar es la forma correcta de conectar los módulos. Entender cómo calcular paneles en serie y en paralelo es fundamental para que el sistema funcione correctamente y para evitar problemas técnicos en el inversor.
Cuando varios paneles solares se conectan entre sí, las características eléctricas del conjunto cambian. Dependiendo de si la conexión es en serie o en paralelo, se modifica el voltaje o la intensidad del sistema. Por este motivo, antes de realizar cualquier instalación, es necesario comprender cómo se comportan estas magnitudes y cuáles son los límites del inversor.
Muchas veces se piensa que conectar paneles solares es tan sencillo como unirlos entre sí, pero en realidad el diseño eléctrico de una instalación tiene que cumplir una serie de condiciones técnicas. Si se superan ciertos valores de voltaje o de corriente, el inversor puede dejar de funcionar correctamente o sufrir daños.
Si estás pensando en instalar paneles solares en tu vivienda, en CuencaSolar puedes encontrar el mejor catálogo de paneles solares. Pero igual de importante es saber elegir los paneles adecuados como saber calcular paneles en serie y en paralelo. ¿Para qué? Para diseñar una instalación solar segura, capaz de aprovechar al máximo la energía generada por los módulos fotovoltaicos.
¿Por qué es necesario calcular paneles en serie y en paralelo?
En cualquier sistema fotovoltaico, los paneles solares trabajan junto con otros componentes, siendo el inversor uno de los más importantes. Este dispositivo es el encargado de transformar la corriente continua generada por los paneles en corriente alterna, que es la que utilizan los aparatos eléctricos.
El inversor tiene unos límites de funcionamiento muy claros. Puede aceptar un determinado rango de voltaje y una intensidad máxima de corriente. Si la configuración de los paneles no se adapta a estos límites, el sistema puede perder rendimiento o bloquearse.
Aquí es donde entra en juego la importancia de calcular paneles en serie y en paralelo antes de realizar la instalación. Dependiendo de cómo se conecten los módulos, el voltaje o la corriente del sistema cambiarán.
Cuando los paneles se conectan en serie, el voltaje de cada módulo se suma al del resto, pero la intensidad se mantiene igual. Esto significa que una cadena de paneles conectados en serie generará un voltaje mayor, pero la corriente seguirá siendo la misma que la de un único panel.
En cambio, cuando los paneles se conectan en paralelo, el voltaje se mantiene constante, pero la intensidad de corriente aumenta al sumarse la de cada rama, es decir, ocurre justo lo contrario. Este tipo de conexión se utiliza cuando se necesita aumentar la corriente del sistema sin modificar el voltaje.
Este comportamiento eléctrico es clave para el diseño de una instalación solar. El objetivo es encontrar una combinación de paneles en serie y en paralelo que se mantenga dentro de los límites del inversor y que permita trabajar en el rango de funcionamiento más eficiente.
Además, hay que tener en cuenta que los paneles solares no siempre funcionan en condiciones ideales. Factores como la temperatura influyen directamente en el voltaje del módulo. Cuando hace frío, el voltaje puede aumentar, lo que puede provocar que un string de paneles supere el máximo permitido por el inversor si no se ha calculado correctamente.
Otro aspecto importante es el rango MPPT del inversor. Este rango indica los valores de voltaje en los que el equipo puede trabajar de forma más eficiente para extraer la máxima potencia de los paneles solares. Si el voltaje de los strings queda fuera de ese rango, el inversor no podrá aprovechar toda la energía generada por los módulos.
Por lo tanto, calcular correctamente la configuración de serie y paralelo permite que el sistema funcione dentro de los parámetros adecuados y que la instalación tenga un rendimiento estable a lo largo del tiempo.

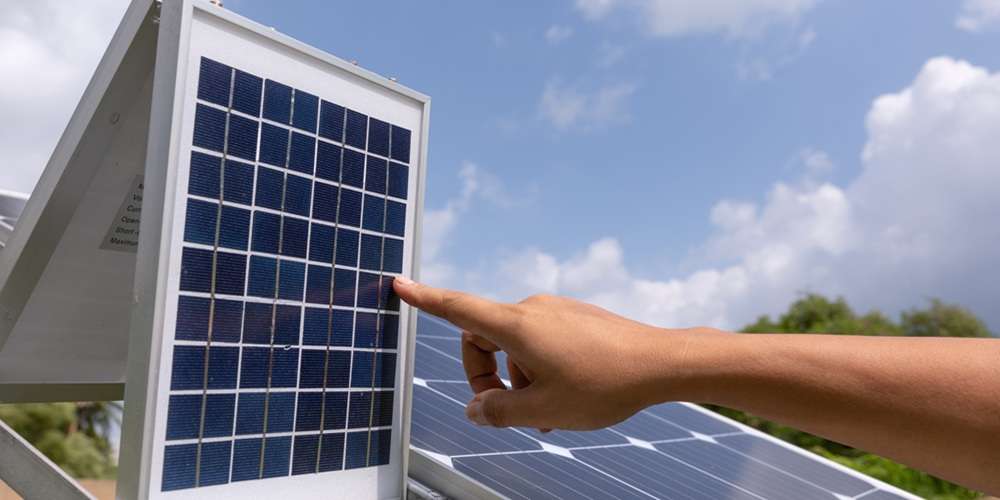

¿Cómo calcular paneles en serie y en paralelo sin liarte?
Aunque al principio pueda parecer complicado, aprender cómo calcular paneles en serie y en paralelo es un proceso bastante sencillo cuando se conocen los parámetros que intervienen en el diseño de la instalación.
El primer paso consiste en revisar la ficha técnica de los paneles solares. Cada módulo tiene una serie de características eléctricas que determinan su comportamiento dentro del sistema. Entre estos datos destacan el voltaje en circuito abierto, el voltaje en el punto de máxima potencia y la corriente en el punto de máxima potencia.
El voltaje en circuito abierto es especialmente importante porque indica el valor máximo de voltaje que puede alcanzar el panel. Este dato se utiliza para calcular cuántos módulos se pueden conectar en serie sin superar el límite de entrada del inversor.
Una vez conocidos los datos del panel, el siguiente paso es revisar las especificaciones del inversor. En su ficha técnica aparecen varios parámetros fundamentales, como el voltaje máximo de entrada, el rango de funcionamiento MPPT y la corriente máxima que puede admitir cada entrada.
El objetivo es diseñar una combinación de paneles que se mantenga dentro de estos límites. Para ello, hay que calcular primero el número de paneles que se conectarán en serie dentro de cada string.
Cuando los paneles se conectan en serie, el voltaje total del string se obtiene sumando el voltaje de cada módulo. Por eso es importante comprobar que el voltaje total no supera el máximo que admite el inversor. En la práctica, además, se suele dejar un pequeño margen de seguridad para tener en cuenta las variaciones de temperatura.
Después de determinar cuántos paneles se conectarán en serie, conviene comprobar que el voltaje de trabajo del conjunto se encuentra dentro del rango MPPT del inversor. Este rango indica el intervalo en el que el inversor puede extraer la máxima potencia de los paneles.
Para realizar esta comprobación se utiliza el voltaje en el punto de máxima potencia del panel. Multiplicando este valor por el número de paneles en serie se obtiene el voltaje aproximado al que trabajará el string durante su funcionamiento normal.
Si este valor se encuentra dentro del rango MPPT, el inversor podrá trabajar en condiciones óptimas y aprovechar mejor la energía generada por los paneles.
Una vez definida la configuración en serie, el siguiente paso es determinar cuántos strings se pueden conectar en paralelo. En este tipo de conexión, la intensidad de corriente es la que se suma entre las distintas ramas.
Por eso es importante comprobar que la corriente total no supere el límite de entrada del inversor. La corriente de cada string suele ser prácticamente la misma que la del panel, por lo que al conectar varias ramas en paralelo la intensidad total aumenta.
Además de los cálculos eléctricos, también es recomendable tener en cuenta otros factores relacionados con el diseño de la instalación. La orientación del tejado, la inclinación de los paneles o la posible presencia de sombras pueden influir en la distribución final de los módulos.
En muchos casos, los inversores modernos cuentan con varios seguidores MPPT. Esto permite dividir los paneles en diferentes grupos para adaptarse mejor a las condiciones de la cubierta o a distintas orientaciones.
