Cómo calcular un regulador solar MPPT
Para calcular un regulador solar MPPT hay que comprobar la batería, la tensión de los paneles con frío y calor, la corriente de entrada y la corriente de salida. Dividir los vatios de los paneles entre la tensión nominal de batería sirve como aproximación inicial, pero no valida por sí solo el equipo ni la conexión de las series.
La calculadora de regulador solar de CuencaSolar propone modelos SmartSolar y configuraciones de paneles a partir de cinco datos. En esta guía explicamos cómo usar sus resultados y qué comprobaciones completar antes de comprar o instalar. Puedes contrastar las referencias en nuestra tabla de reguladores de carga solar.
MPPT y PWM: qué cambia en el cálculo
Un PWM trabaja con el panel próximo a la tensión de batería durante la carga y necesita una combinación de tensiones compatible. Un MPPT utiliza conversión CC/CC para que el campo FV trabaje a una tensión diferente de la batería. Por eso los amperios de los paneles no son necesariamente los amperios que llegan al acumulador.
El MPPT puede aprovechar mejor la potencia disponible, pero no hay una mejora porcentual universal frente a PWM. Tampoco sustituye las protecciones del sistema: carga en corriente continua y no corta por sí mismo todos los consumos conectados directamente a batería.
Datos necesarios para usar una calculadora MPPT

Reúne la ficha del módulo, el número de paneles, el modelo de batería y la referencia completa del regulador. Voc es la tensión en circuito abierto; Vmp, la tensión en el punto de máxima potencia; Isc, la corriente de cortocircuito; e Imp, la corriente en ese punto de máxima potencia. Los valores de ficha a STC corresponden, entre otras condiciones, a una célula a 25 °C: no son máximos universales para cualquier clima.
| Comprobación | Dato que necesitas | Criterio |
|---|---|---|
| Batería | Tensión nominal, perfil, BMS y corriente admisible | La versión del regulador debe admitirlos |
| Voc en frío | Voc a STC, coeficiente térmico y temperatura mínima | La serie debe quedar dentro de los límites de tensión |
| Arranque y seguimiento | Vmp en caliente, tensión de batería y ventanas del equipo | Debe arrancar y mantenerse dentro del rango MPPT |
| Corriente de entrada | Isc e Imp de las series en paralelo | Respetar límites por rastreador y conector |
| Salida hacia batería | Potencia disponible, tensión real y corriente de carga | Comprobar potencia nominal, recorte y otros cargadores |
| Instalación | Cableado, protecciones, temperatura y ubicación | Cumplir los manuales y el diseño de la instalación |
1. Calcular la tensión máxima de los paneles con frío
En una serie de módulos iguales se suman las tensiones. Con Ns paneles en serie, Voc a STC es Ns × Voc del módulo. Si el coeficiente de Voc viene expresado en %/°C, la corrección lineal es:
Voc fría de la serie = Ns × Voc STC × [1 + (βVoc / 100) × (Tmin − 25)]
Conserva el signo del coeficiente, normalmente negativo: al bajar la temperatura aumenta Voc. Si el fabricante da el coeficiente en V/°C, la fórmula debe adaptarse a esa unidad. Utiliza la temperatura mínima de diseño pertinente y las tolerancias exigidas; un margen fijo del 15 %, 20 % o 10 V no sustituye esa comprobación.
El resultado debe cumplir tanto el límite absoluto como las condiciones de arranque y operación del equipo. Por ejemplo, la ficha del SmartSolar 150/35 y 150/45 distingue 150 V absolutos y 145 V en arranque y funcionamiento. La potencia que el equipo puede recortar no permite rebasar esos límites de tensión.
2. Comprobar Vmp en caliente y la tensión de arranque
Con calor, la tensión de trabajo del módulo disminuye. Una serie puede cumplir Voc en frío y, sin embargo, quedarse corta para cargar la batería cuando el panel está caliente. Comprueba Vmp con la temperatura de célula de diseño, la caída en cable y el rango MPPT del regulador; no confundas temperatura ambiente con temperatura de célula en funcionamiento.
En los SmartSolar 75/10–100/20 de la ficha oficial, la tensión FV debe superar Vbat + 5 V para arrancar; después debe superar Vbat + 1 V. Aquí Vbat es la tensión real de batería. No extrapoles esa regla a todos los reguladores: el MPPT RS, por ejemplo, publica 120 V de arranque.
3. Calcular la corriente de entrada: Isc no es corriente de carga
En una serie de módulos idénticos la corriente no se suma; al poner Np series iguales en paralelo, se suman sus corrientes. Como punto de partida, Isc del campo a STC = Np × Isc del módulo. Completa el cálculo con las condiciones, tolerancias y factores que correspondan al diseño y al fabricante, incluida la aportación posterior si el módulo es bifacial.
Comprueba por separado Isc máxima, corriente de funcionamiento cuando se especifica, límite de cada conector y protecciones de las ramas. Un 150/70 entrega hasta 70 A a batería, pero su entrada FV tiene otro límite. Tampoco presupongas que dos parejas de conectores son dos MPPT: en varias familias SmartSolar están conectadas internamente al mismo rastreador.
4. Calcular la corriente de salida y el recorte de potencia
Una estimación de la corriente hacia batería es I ≈ P FV disponible × rendimiento / Vbat real, limitada por el regulador y por lo que admita la batería. Wp es la potencia nominal del campo en condiciones de ensayo; no es la potencia que se produce continuamente.
Por ejemplo, 2.700 W / 48 V = 56,25 A. A una tensión de carga de 57,6 V, esos mismos 2.700 W equivalen a 46,88 A antes de pérdidas. Es un ejemplo aritmético, no una consigna de carga válida para cualquier batería de 48 V. El cálculo debe considerar el rango real de funcionamiento.
Las fichas SmartSolar distinguen potencia FV nominal y limitación de potencia. Un cierto sobredimensionado puede provocar recorte en horas de alta producción y ser admisible según el fabricante; no significa automáticamente una avería ni autoriza exceder Voc o Isc. Para decidir cuánto recorte aceptar hay que comparar producción, consumo y coste con las condiciones reales.
Ejemplo: seis paneles de 450 Wp y batería de 48 V
Ejemplo didáctico, no una instalación de cliente: seis módulos idénticos de 450 Wp, Voc = 49,5 V, Isc = 11,7 A, βVoc = −0,28 %/°C y Tmin = −10 °C. La potencia nominal total es 2.700 Wp. El factor térmico es 1 + (−0,0028) × (−35) = 1,098.
| Configuración | Voc a STC | Voc calculada a −10 °C | Isc a STC |
|---|---|---|---|
| 3S2P: 3 en serie × 2 ramas | 148,50 V | 163,05 V | 23,40 A |
| 2S3P: 2 en serie × 3 ramas | 99,00 V | 108,70 V | 35,10 A |
La conexión 3S2P parece quedar por debajo de 150 V si solo se miran los 148,50 V a STC, pero alcanza 163,05 V con la corrección indicada: no sirve para un regulador limitado a 150 V. La opción 2S3P reduce tensión y aumenta corriente; exige comprobar Vmp en caliente y que sus 35,10 A de Isc, con los factores pertinentes, no superen el límite de entrada del regulador.
En la prueba de la calculadora propia realizada en octubre de 2026, al introducir 48 V, 450 Wp, seis paneles, Voc 49,5 V e Isc 11,7 A, aparecen SmartSolar 250/60 y 250/70 con 3S2P. La herramienta prioriza una tensión de campo mayor. Ese resultado no demuestra que otra distribución sea imposible: cada alternativa necesita la verificación completa y puede tener distinto coste y cableado.

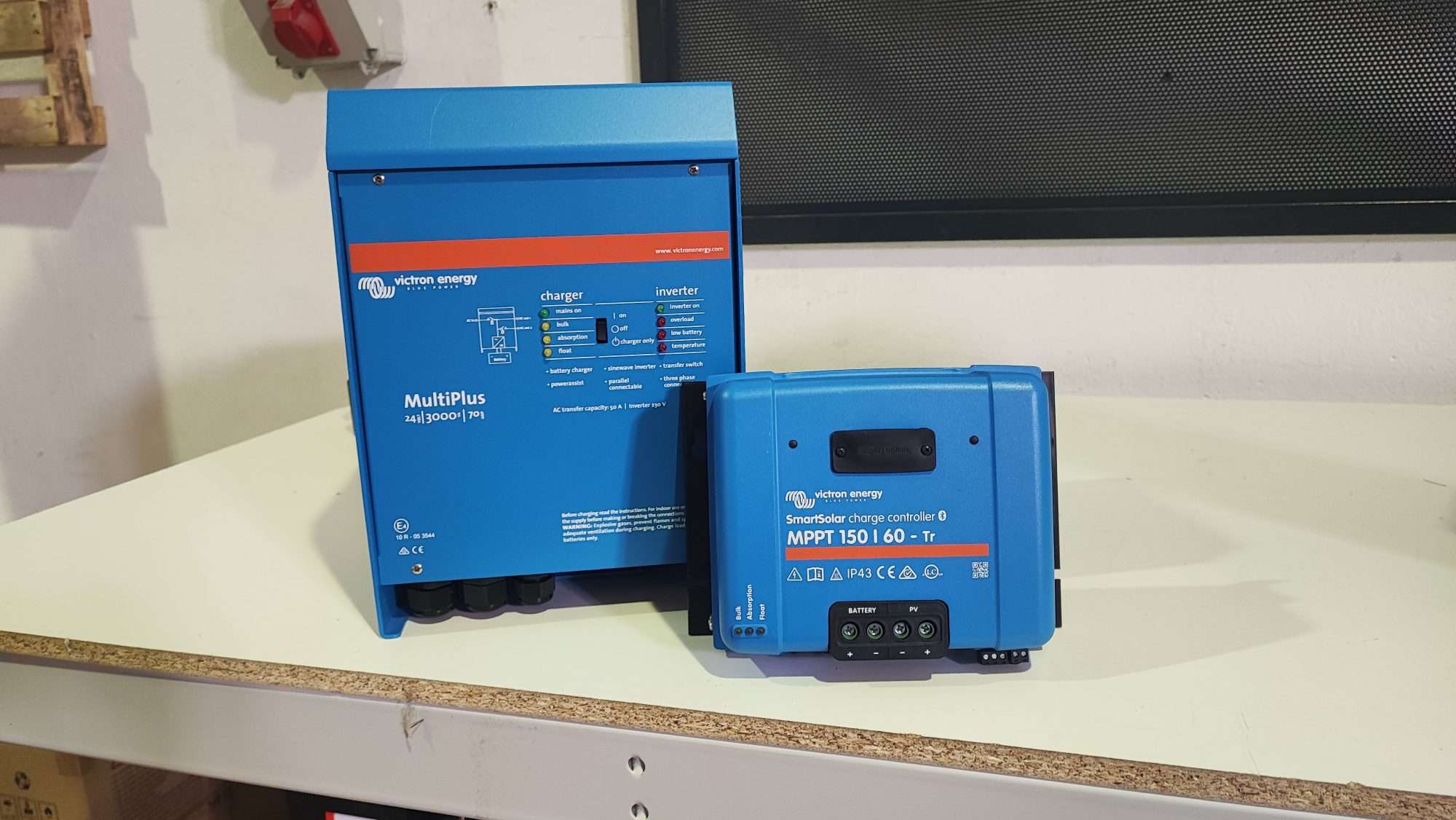

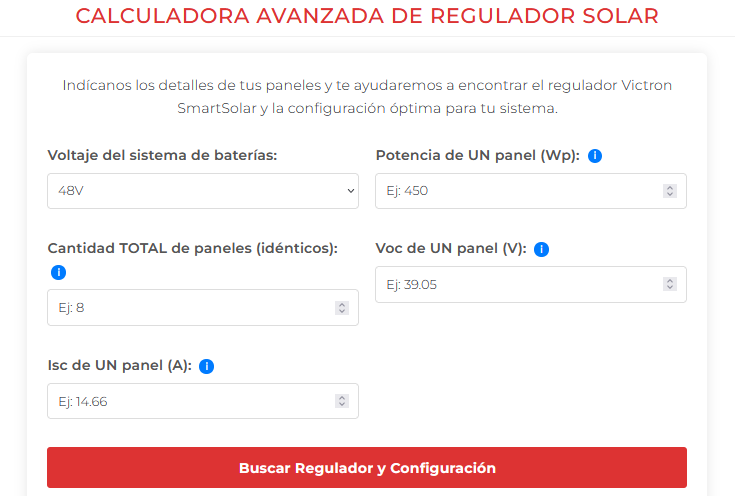

Cómo usar nuestra calculadora de regulador solar

- Selecciona la tensión nominal del banco de baterías: 12, 24 o 48 V.
- Introduce la potencia Wp, Voc e Isc de un solo panel.
- Indica el número total de paneles idénticos.
- Pulsa «Buscar Regulador y Configuración» y revisa modelos, paneles por serie y número de ramas.
- Contrasta cada propuesta con el manual de la referencia y las seis comprobaciones anteriores.
Alcance de la herramienta: aplica un margen fijo de 10 V respecto al máximo Voc del regulador. No pide Tmin, coeficiente térmico ni Vmp, por lo que no calcula específicamente la tensión extrema de tu emplazamiento ni valida Vmp en caliente. Tampoco sustituye el estudio de cableado, protecciones, BMS o corriente conjunta de otros cargadores.
Para contrastar el dimensionado, la calculadora MPPT de Victron permite introducir temperaturas, Vmp, Imp, coeficientes térmicos y cableado. Comprueba que sus datos y la versión del producto coincidan con el material previsto; ninguna selección automática acredita por sí sola la instalación completa.
¿Se pueden conectar siete paneles solares?
Sí, si existe una configuración eléctricamente válida. Siete es un número primo: usando todos los paneles idénticos en un único campo de ramas iguales, las opciones son 7S1P o 1S7P. La primera puede exceder tensión; la segunda puede exceder corriente o no alcanzar tensión de carga. El problema no es simplemente que el número sea impar: nueve paneles, por ejemplo, permiten 3S3P.
Otra posibilidad es repartir tres y cuatro módulos entre rastreadores realmente independientes o reguladores separados, dimensionando cada campo. No equivale a conectar directamente en paralelo una serie de tres y otra de cuatro al mismo MPPT. Los conectores físicos por sí solos no acreditan independencia.
Casos que una división de Wp entre voltios no detecta
La aplicación muestra 48 V, pero la unidad solo admite 12/24 V
El manual SmartSolar VE.Can advierte expresamente que los códigos SCC115085412, SCC115085512, SCC115110412 y SCC115110512 no deben utilizarse a 36/48 V aunque VictronConnect muestre esa opción. Es un caso documentado por el fabricante: verifica la etiqueta y el código completo antes de ampliar una instalación.
Dos reguladores sincronizados superan la carga admitida
Si dos cargadores pueden aportar 30 A cada uno, su aportación conjunta puede llegar a 60 A. Una batería limitada a 40 A no queda protegida de ese exceso solo por sincronizar las fases. VE.Smart no fija un límite de corriente para toda la red; hay que definir límites individuales o un control conjunto compatible y contar también otros cargadores.
Un MPPT RS tiene un límite adicional ligado a la batería
Las especificaciones MPPT RS limitan Voc a ocho veces la tensión de flotación, además del máximo absoluto de 450 V. Con flotación de 52,8 V, el resultado es 422,4 V. Esta condición demuestra por qué no basta con leer «450» en el nombre del regulador.
Antes de cerrar la selección
Guarda fichas y revisiones utilizadas, temperatura de diseño, distribución por MPPT y resultados de tensión y corriente. Si hay datos contradictorios entre documentos, confirma la versión aplicable antes de aumentar un límite; la tabla de reguladores recoge una discrepancia de Isc en 250/60 y 250/70.
Envíanos los datos de paneles, batería y emplazamiento para revisar la selección. Para un presupuesto inicial del conjunto puedes usar la calculadora de kits solares. También puedes seguir nuestras guías en la newsletter de CuencaSolar.
